خانه > محصولات> سیستم بازرسی ابزار> سیستم بازرسی ابزار جهانی با 80mm محور X، 60mm محور Y سفر، و 60mm محور Z محدوده اندازه گیری

سیستم بازرسی ابزار جهانی با 80mm محور X، 60mm محور Y سفر، و 60mm محور Z محدوده اندازه گیری

Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range
Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range
اطلاعات پایه
محل منبع: گوانگدونگ ، چین
نام تجاری: UNIMETRO
گواهی: CE,ISO
شماره مدل: رنجر 600
مقدار حداقل تعداد سفارش: 1
قیمت: $15,600-22,000
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
سفر محور X: 80 میلی متر سفر محور Y: 60 میلی متر
محدوده محور Z: 60 میلی متر قطر ابزار حداکثر: 20 میلی متر
طول ابزار حداکثر: 200 میلی متر فاصله کاری: 90 میلی متر
وضوح دوربین: دوربین 2M پیکسل HD/دوربین 5M پیکسل HD (اختیاری) نوع لنز: لنز زوم 0.7-4.5 برابری
وضوح مقیاس خطی: 0.0001 میلی متر دامنه بزرگنمایی: 12.6X~79.2X/25.2X~158.4X (اختیاری)
میدان دید: 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (اختیاری) دقت اندازه گیری: x ~ y ، (2.5+l/100) میکرومتر
سیستم کامپیوتر: سیستم رایانه ای همه در یک ، ویندوز 10 سیستم عامل ، 24 "مانیتور LCD نوع روشنایی: 8 بخش چراغ حلقه LED ، نور کانتور ، نور کمکی انعطاف پذیر
فرمت ورودی: پرونده های DXF فرمت خروجی: اکسل ، DXF
برجسته کردن:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range Tool Measuring System

توضیحات محصول

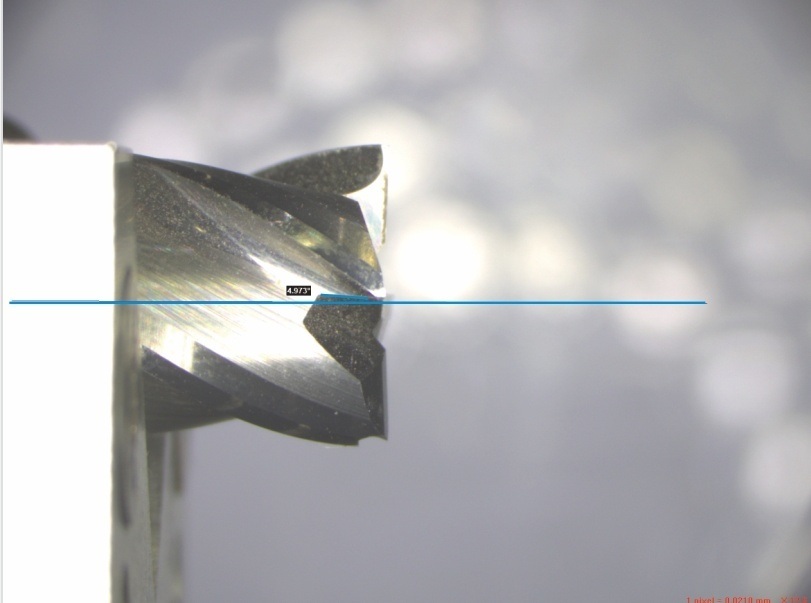

سیستم اندازه گیری فرز برای اندازه گیری زاویه عرض لبه

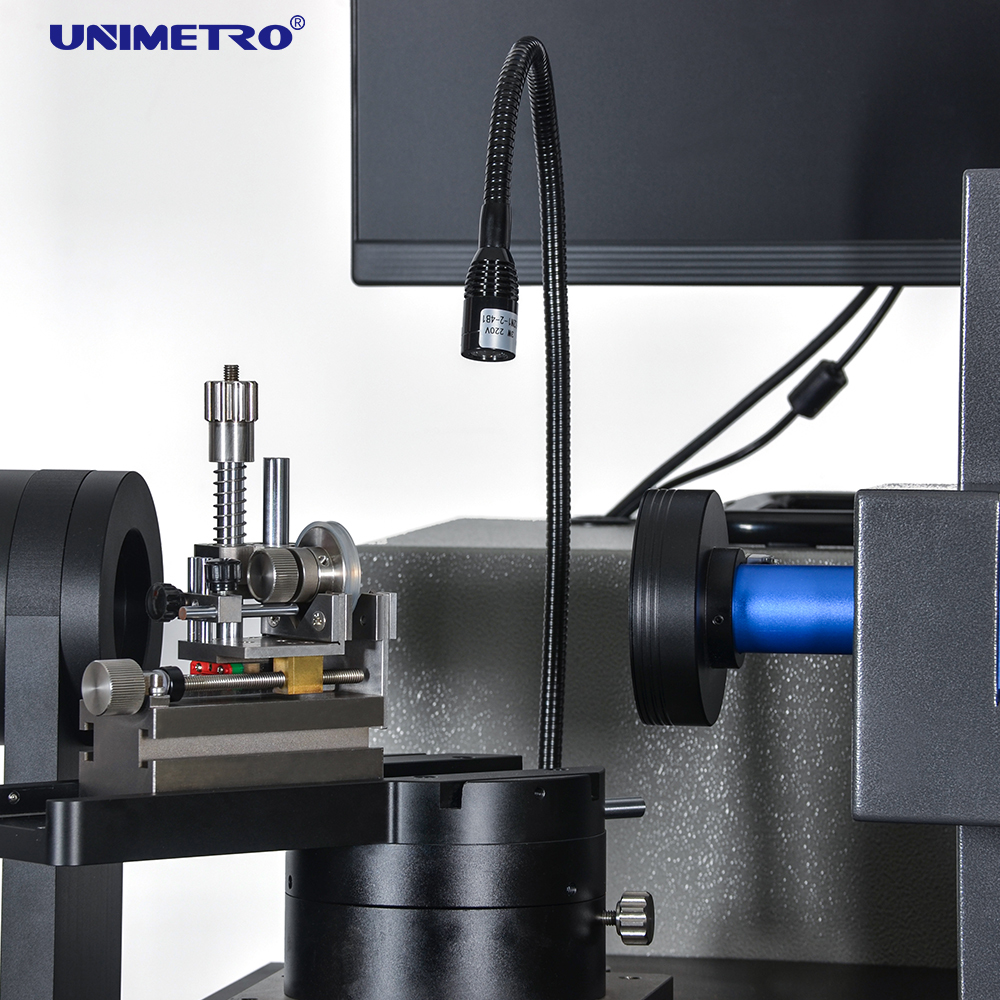

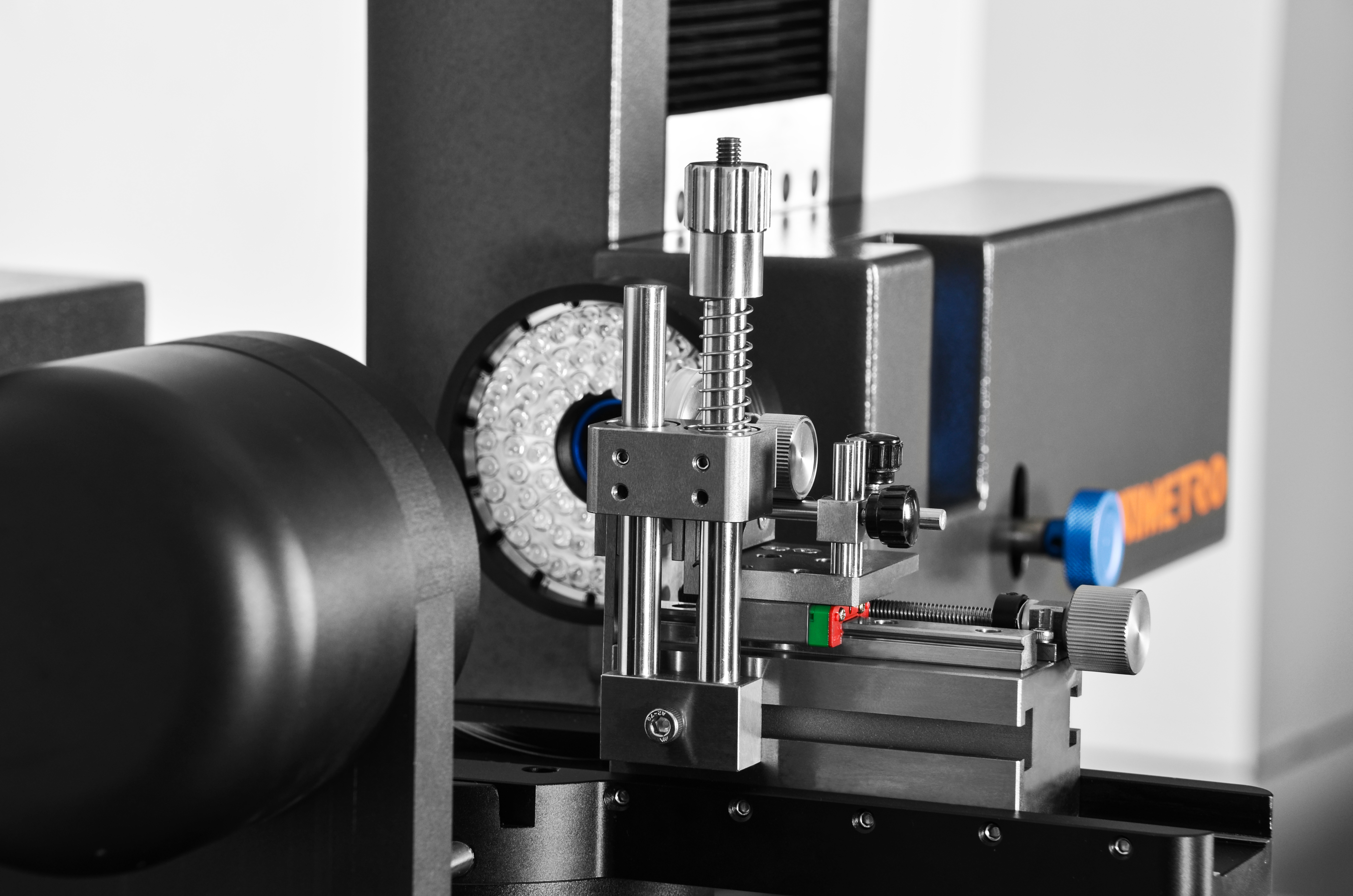

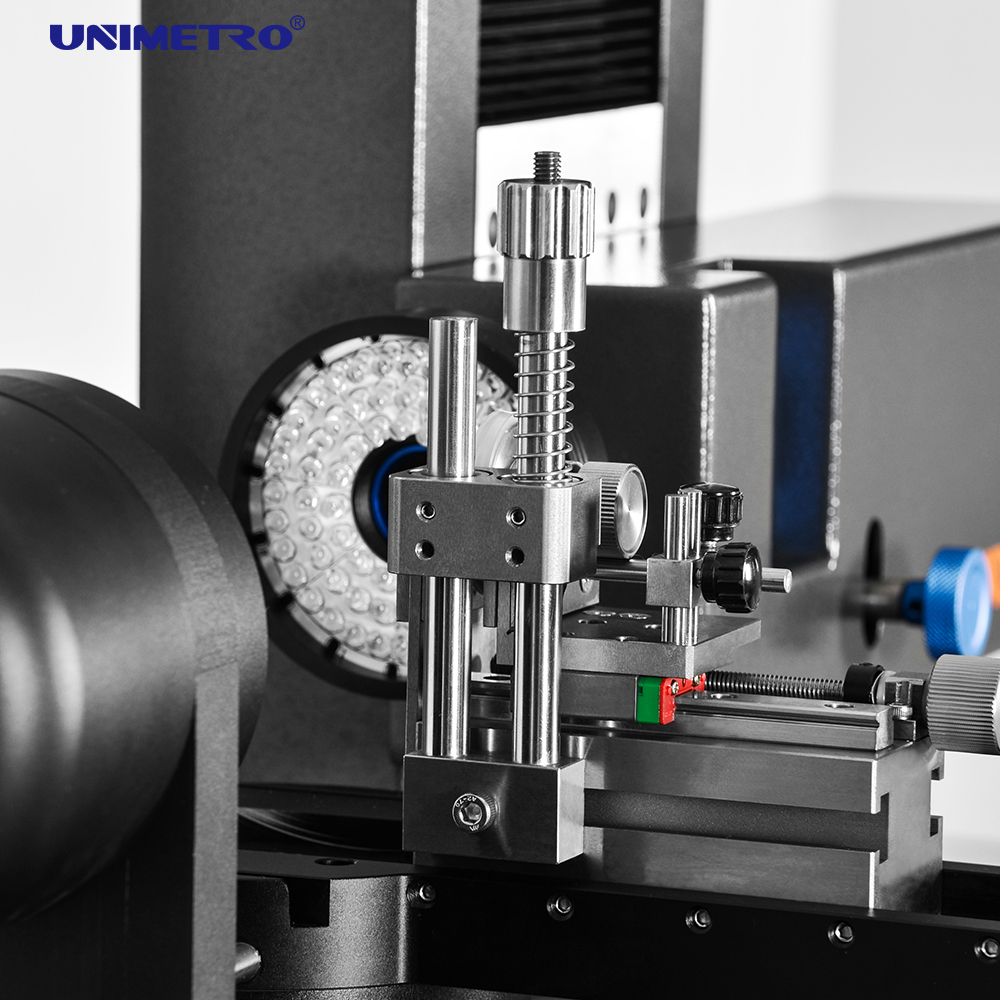

UNIMETRO RANGER600 Tool Inspection System Close-up of RANGER600 measuring interface
کاربرد محصول
سیستم بازرسی ابزار UNIMETRO RANGER600 یک دستگاه اندازه گیری جهانی برای مته ها، فرز برش ها و کانتر سینک ها است که دارای یک سیستم روشنایی انعطاف پذیر است. طراحی فشرده و پایداری استثنایی آن، آن را برای اتاق‌های اندازه‌شناسی، دریافت بازرسی یا استفاده مستقیم در تولید مناسب می‌سازد.
RANGER600 که با نرم‌افزار اندازه‌گیری جهانی SMARTOOL پیکربندی شده است، کنترل جامعی بر هندسه‌های ابزار ویژه، از بررسی ساده خطوط بیرونی تا اندازه‌گیری کامل زاویه، فراهم می‌کند. این سیستم یک فرآیند کارآمد PUT-MEASURE-ANALYSE را برای انواع ابزارهای برش فلز امکان پذیر می کند.

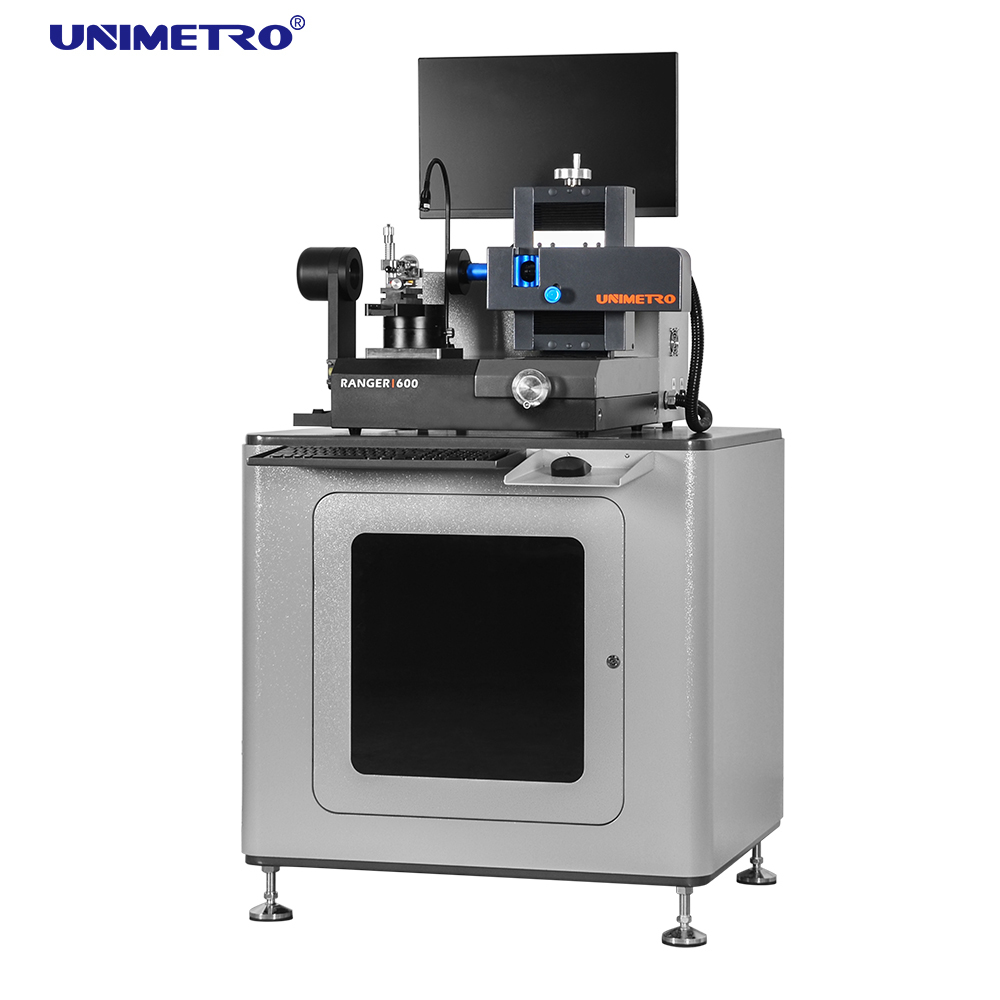

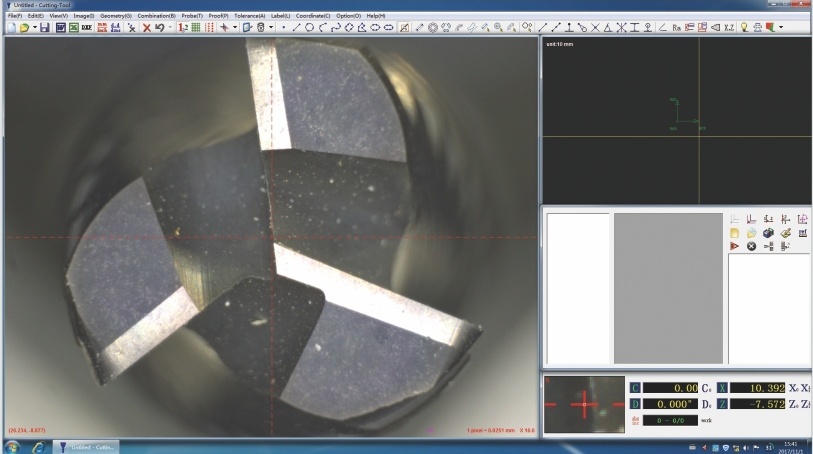

RANGER600 system overview SMARTOOL software interface
مشخصات فنی
پارامتر ارزش
سفر محور X 80 میلی متر
سفر با محور Y 60 میلی متر
محدوده اندازه گیری محور Z 60 میلی متر
حداکثر قطر ابزار 20 میلی متر
حداکثر طول ابزار 200 میلی متر
فاصله کاری 90 میلی متر
لنز لنز زوم 0.7-4.5 برابری
دوربین دوربین 2M پیکسل HD/دوربین 5M پیکسل HD (اختیاری)
وضوح مقیاس خطی 0.0001 میلی متر
بزرگنمایی 12.6X~79.2X/25.2X~158.4X (اختیاری)
میدان دید 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (اختیاری)
دقت اندازه گیری X~Y، (2.5+L/100)μm، L طول اندازه گیری شده است
کامپیوتر سیستم رایانه شخصی ALL-IN-ONE، سیستم عامل ویندوز 10، با مانیتور LCD 24 اینچی
روشنایی 8 بخش چراغ حلقه LED، نور کانتور و چراغ کمکی انعطاف پذیر، همه نرم افزار کنترل و قابل برنامه ریزی
فرمت ورودی فایل های DXF
فرمت خروجی EXCEL، DXF
ویژگی های طراحی پیشرفته
  • طراحی ارگونومیک با ساختار محکم برای پایداری
  • ضبط تصویر HD با سطوح بزرگنمایی میکروسکوپ اختیاری
  • بلوک V پایدار برای نگه‌داشتن و تراز ابزار امن
  • زوایای اندازه گیری ثابت مکانیکی در 0 درجه و 90 درجه در مرحله دوار
  • رمزگذار تعبیه شده با دقت بالا برای مکان یابی زاویه دقیق
  • چراغ حلقه LED چند بخش قابل برنامه ریزی با نور کانتور
  • نرم افزار SMARTOOL با توابع اندازه گیری ابزار برش تخصصی
  • تشخیص خودکار لبه و مقایسه عناصر CAD
  • خروجی اندازه گیری سریع به فرمت های EXCEL یا CAD
  • سیستم کامپیوتر یکپارچه ALL-IN-ONE برای پایداری بیشتر
قابلیت اندازه گیری زاویه چندگانه
میز چرخشی RANGER600 دو زاویه ثابت مکانیکی (0 درجه و 90 درجه) را برای موقعیت یابی سریع ابزار فراهم می کند. موقعیت 0 درجه اندازه گیری انتهای ابزار، محور مرکزی و زاویه جلو را امکان پذیر می کند، در حالی که موقعیت 90 درجه اندازه گیری زاویه مارپیچ، زاویه جلو محوری و زاویه عقب را تسهیل می کند. زوایای اضافی را می توان با استفاده از رمزگذار تعبیه شده دقیقاً تعیین کرد.
نرم افزار اندازه گیری اسمارتول
نرم افزار اندازه گیری ابزارهای برش SMARTOOL فناوری اندازه گیری نوری و دیجیتالی با دقت بالا را با عملکرد بصری ترکیب می کند. به طور خاص برای کاربردهای سنگ زنی توسعه یافته، الگوریتم های اندازه گیری و ارزیابی جامعی را برای ابزارهای تولید شده یا تیز شده ارائه می دهد.
ویژگی های کلیدی نرم افزار
  • رابط گرافیکی با وضوح بالا با تمام کنترل ها قابل مشاهده است
  • نمای منحنی تشخیص لبه پویا در زمان واقعی
  • شبکه قابل چرخش برای اندازه گیری سریع زاویه
  • تابع مقایسه CAD برای ارزیابی هندسه
  • قابلیت گزارش اندازه گیری جامع
قابلیت های اندازه گیری
سیستم RANGER600 اندازه گیری دقیق تمام زوایای ابزار و هندسه های حیاتی را فراهم می کند، از جمله:
  • زاویه مارپیچ
  • زاویه جلو محوری
  • زوایای عقب اول و دوم
  • زاویه لبه کج
  • هندسه انتهای ابزار
  • اندازه گیری محور مرکزی
درباره یونیمترو
با بیش از 10 سال تجربه در مترولوژی، UNIMETRO در راه حل های اندازه گیری با کارایی بالا با قیمت های رقابتی متخصص است. محدوده محصولات ما شامل ماشین‌های اندازه‌گیری بینایی، ماشین‌های اندازه‌گیری مختصات، پروژکتورهای پروفیل و اجزای اندازه‌شناسی نوری هسته است.
تیم مهندسی ما از Solidworks با تجزیه و تحلیل FE، AutoCAD/CAM و چاپ سه بعدی صنعتی برای ارائه نمونه سازی سریع و راه حل های نوآورانه استفاده می کند. ما پشتیبانی فنی جامع را در عرض 24 ساعت ارائه می دهیم و فلسفه طراحی مدولار را برای به حداقل رساندن نیازهای خدمات پس از فروش حفظ می کنیم.
