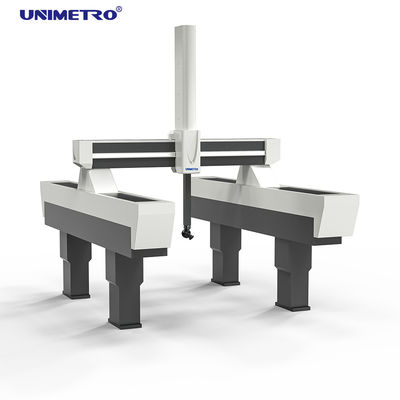

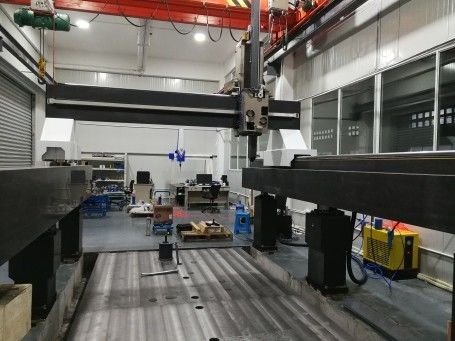

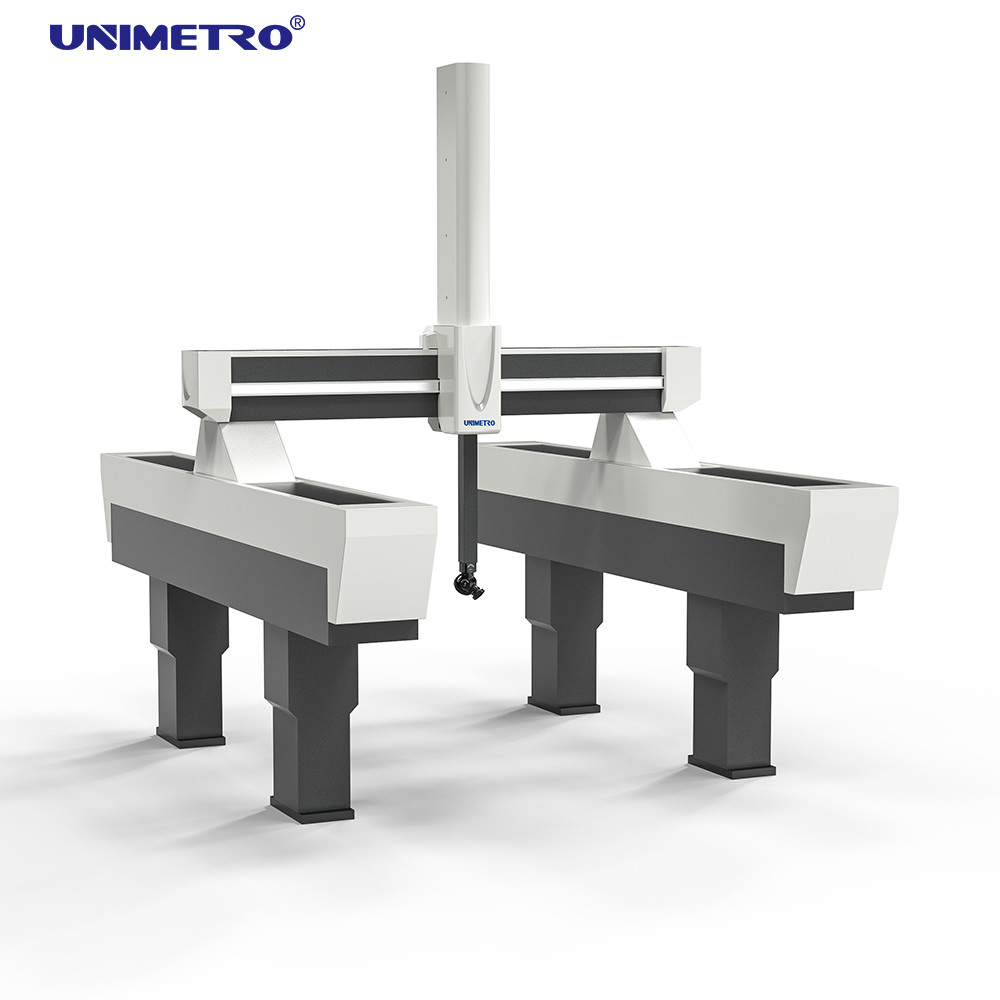

دستگاه اندازه‌گیری مختصات گانتری با خط‌کش گریتینگ با دقت بالا، ریل‌های گرانیتی کاملاً محصور و ریل شناور هوای چهار طرفه برای بازرسی خودرو

ابزار اندازه گیری سه مختصه از نوع گانتری سری Xe دارای یک طراحی ساختار لیزری فوقانی است.ارائه عملکرد دقیق عالی برای اندازه گیری جک ها و ساختارهای پیچیده قطعات. در دسترس با سُند های فعال کننده اختیاری، سُند های اسکن آنالوگ، یا سُند های اسکن برای پاسخگویی به نیازهای اندازه گیری متنوع.

این سیستم راه حل های موثری را برای شرکت هایی که با قطعات ساختاری در مقیاس بزرگ کار می کنند فراهم می کند و به مشکلات اندازه گیری چالش برانگیز در کاربردهای مختلف صنعتی می پردازد.

سیستم نرم افزاری:نسخه پیشرفته Rational-DMIS (CAD) با دستی و دیسک

سیستم کنترل:سیستم کنترل RENISHAW با جویستیک MCU

گزینه های کاوشگر:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M

استیلاس سُند:قلم RENISHAW M2 M3

تکرار پذیری بالا: تکرار پذیری یک طرفه ≤1μm

• قطعات موتور و گیربکس خودرو
• بادبادک های هواپیمایی، موتورها و قطعات هواپیما
• مهندسی دقیق عمومی
• صنعت داروسازی

• مسیر سه محور - کاملاً بسته شده، تمام مواد گرانیت:ریل های راهنمای محصور در برابر فرسایش گرد و غبار و آلودگی محیط زیست محافظت می کنند. هر سه محور برای مقاومت در برابر خوردگی و ضریب انبساط حرارتی ثابت ساخته شده اند.
• فرمانده شبکه - فرمانده شبکه دقیق Renishaw:از آخرین رینیشو با دقت بالا برای دقت اندازه گیری استثنایی
• طراحی راه آهن راهنمای شناور هوا - احاطه شده از همه طرف:ساختار چهار طرفه راه آهن راهنمای شناور هوا با دریچه های تنظیم فشار هوا و لاغرهای هوا برای حداکثر ثبات در هنگام حرکت.

Rational-DMIS یک بسته نرم افزاری اندازه گیری سه بعدی جامع است که با توجه به کاربران مبتدی و پیشرفته توسعه یافته است. این نرم افزار دارای هسته DMIS بومی (نسخه 5.0) است.0) و مطابق با استاندارد ISO 22093 است:2003، استانداردی برای نرم افزار اندازه گیری CMM.
