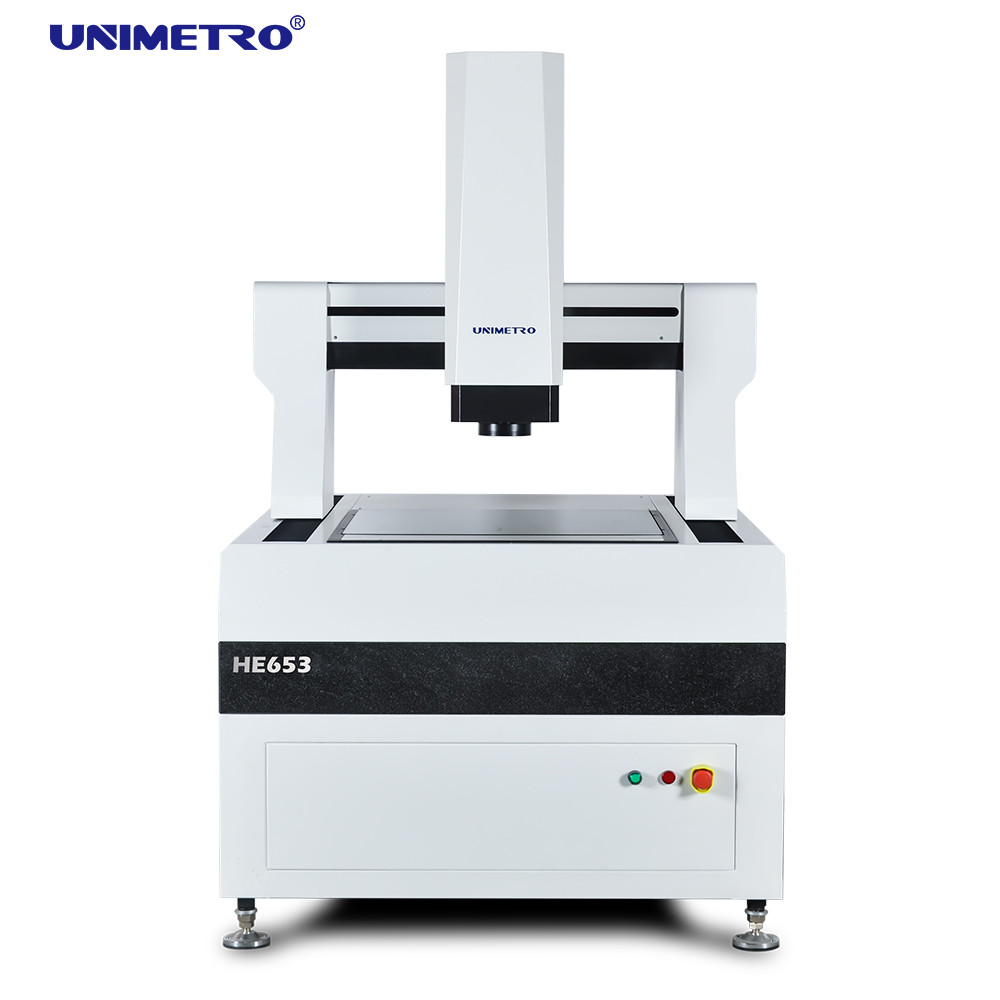

سیستم اندازه گیری دید با وضوح بالا با ساختار دروازه ای متحرک

سیستم های اندازه گیری بصری سری HE با دقت بالا از نوع گانتری، دقت و کارایی را ترکیب می کنند و اندازه گیری سریع عناصر هندسی قطعات مختلف را ارائه می دهند.این سیستم ها به طور گسترده ای در صنایع مختلف از جمله PCB استفاده می شود.، لامینات پوشش مس، پانل های شیشه ای، ماژول های LCD و مواد عایق بندی.

تجزیه و تحلیل عناصر محدود در فرآیند طراحی سری HE گنجانده شده است، که سفتی بالا و ساختار مکانیکی دقیق را تضمین می کند.پایه ماشین از یک ساختار نوع پل جابجا شده بسته استفاده می کند، ارائه سادگی، ظرفیت بارگذاری بالا، و عملکرد حرکت بهینه.

• ساختار گانتری متحرک با قطعه کار ثابت در طول اندازه گیری
• چهار محور CNC کنترل کامل اتوماتیک حلقه بسته برای اتوماسیون کامل
• پایه و تخته گرانیت درجه 000 برای ثبات و قابلیت اطمینان
• لوله گیت باز با وضوح 0.1 μm برای دقت و ثبات بالا
• ریل راهنمای خطی دقیق، پیچ توپ درجه آسیاب و موتور سرو AC دقت موقعیت را تضمین می کند
• دوربین رنگی با وضوح بالا برای مشاهده واضح و اندازه گیری پایدار
• 6.5x لنز زوم خودکار مداوم با زوم خودکار دقیق و تصحیح تک پیکسل
• منبع نوری سطحی LED 5 حلقه ای با 8 منطقه قابل برنامه ریزی و منبع نوری کنتور LED موازی با 256 سطح تنظیم روشنایی هوشمند
• سُند تماس وارد شده برای قابلیت اندازه گیری سه بعدی
• Inmeasuring4.2 نرم افزار اندازه گیری تصویر خودکار با حقوق مالکیت مستقل، قدرتمند و کاربر پسند

دستگاه اندازه گيري چشم انداز بزرگ ما توسط قابلیت هاي قدرتمند نرم افزاري پشتیبانی مي شود:

• نرم افزار اندازه گیری کامپوزیت External-Array RationalVue عملکردهای اندازه گیری کامپوزیت 2D / 3D قدرتمند را فراهم می کند
• رابط کاربری ساده و بدیهی برای فرآیندهای اندازه گیری کارآمد
• تنظیم برنامه اندازه گیری خودکار برای اندازه گیری سری موثر و سریع
