خانه > محصولات> ماشین اندازه گیری چشم انداز> Fully automatic image measuring instrument (fixed gantry type) - HP442

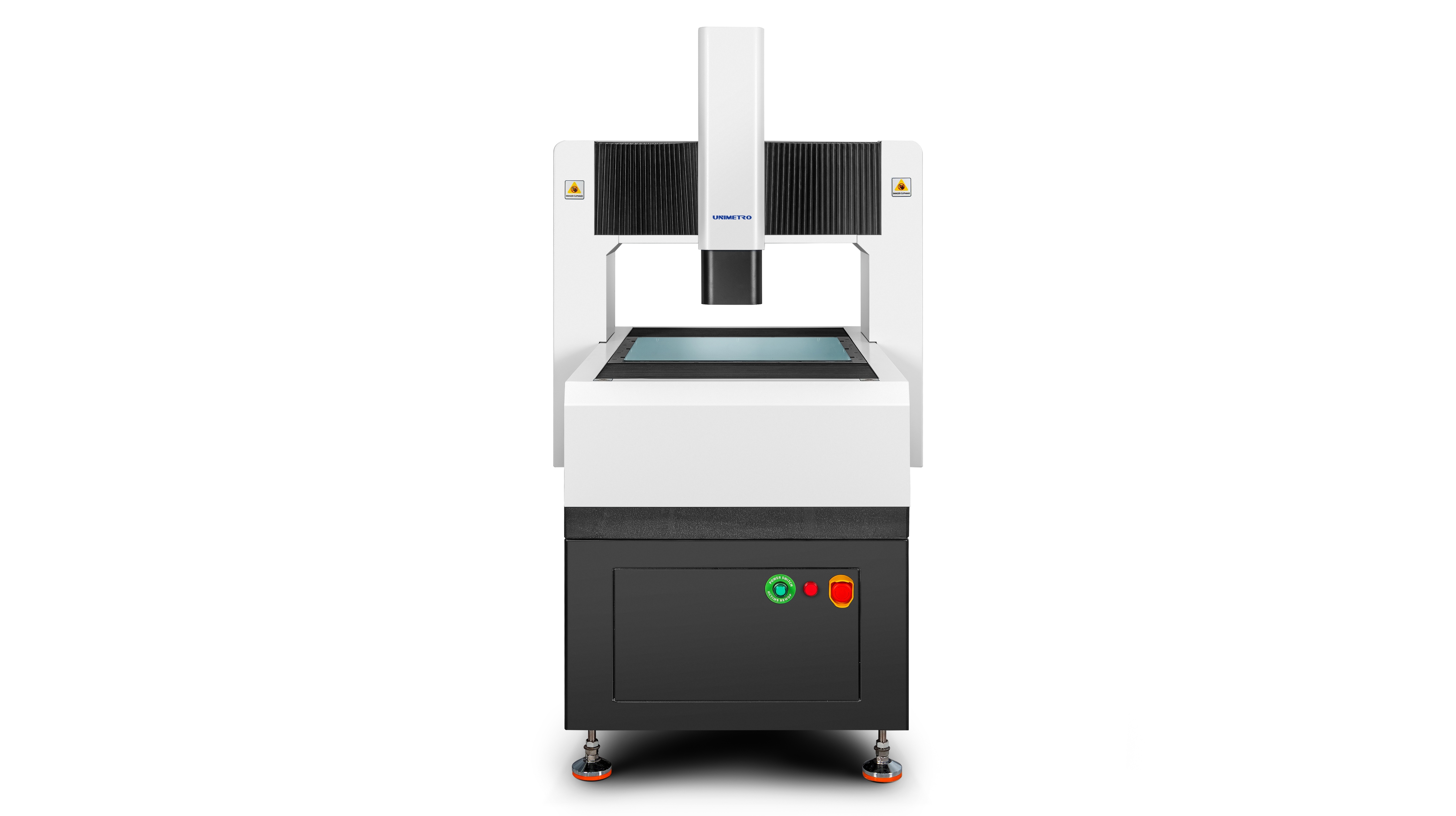

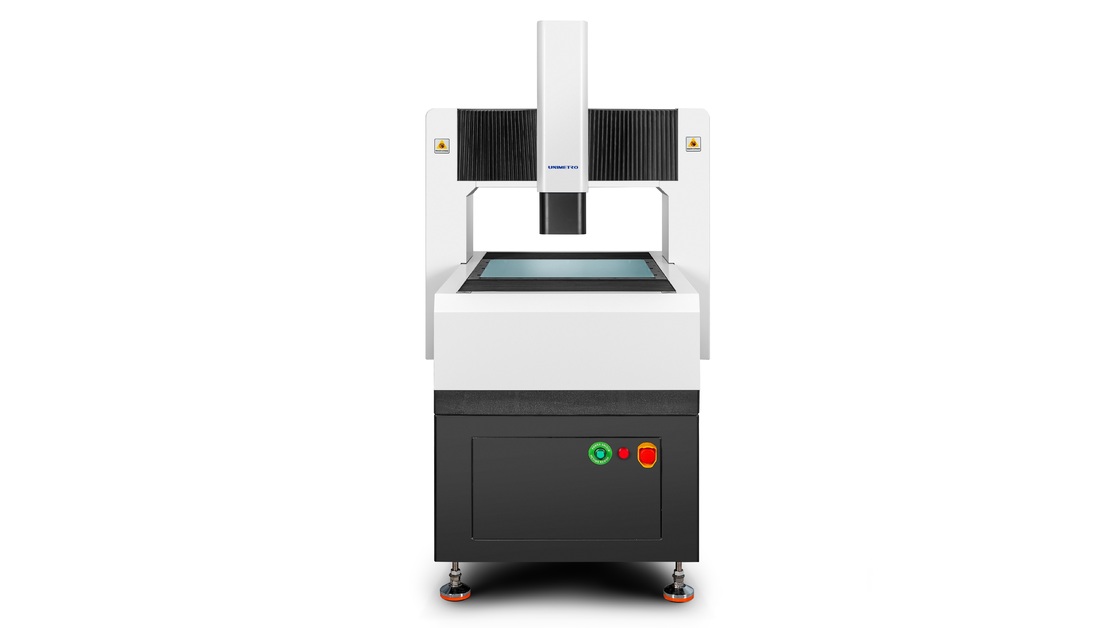

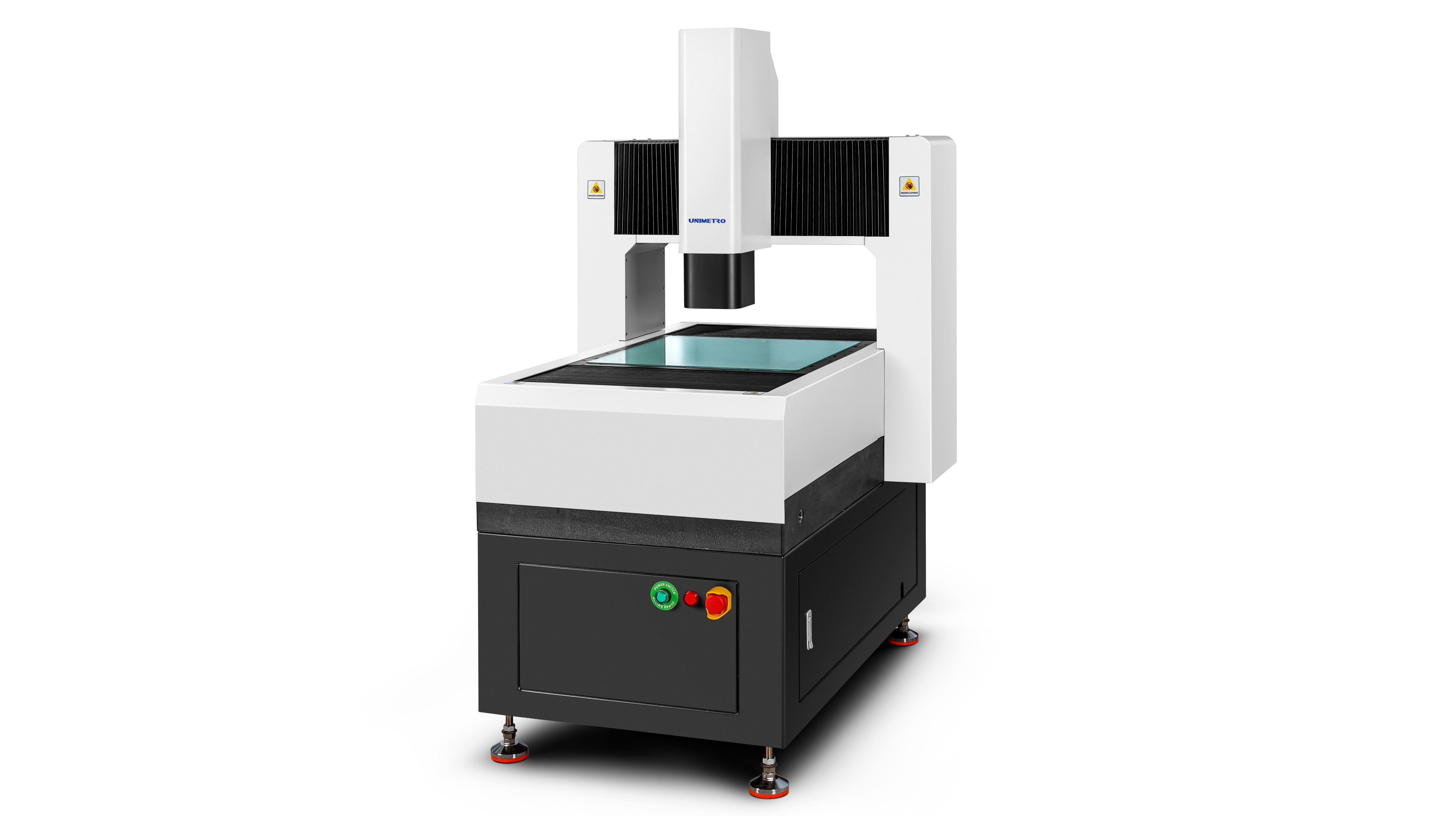

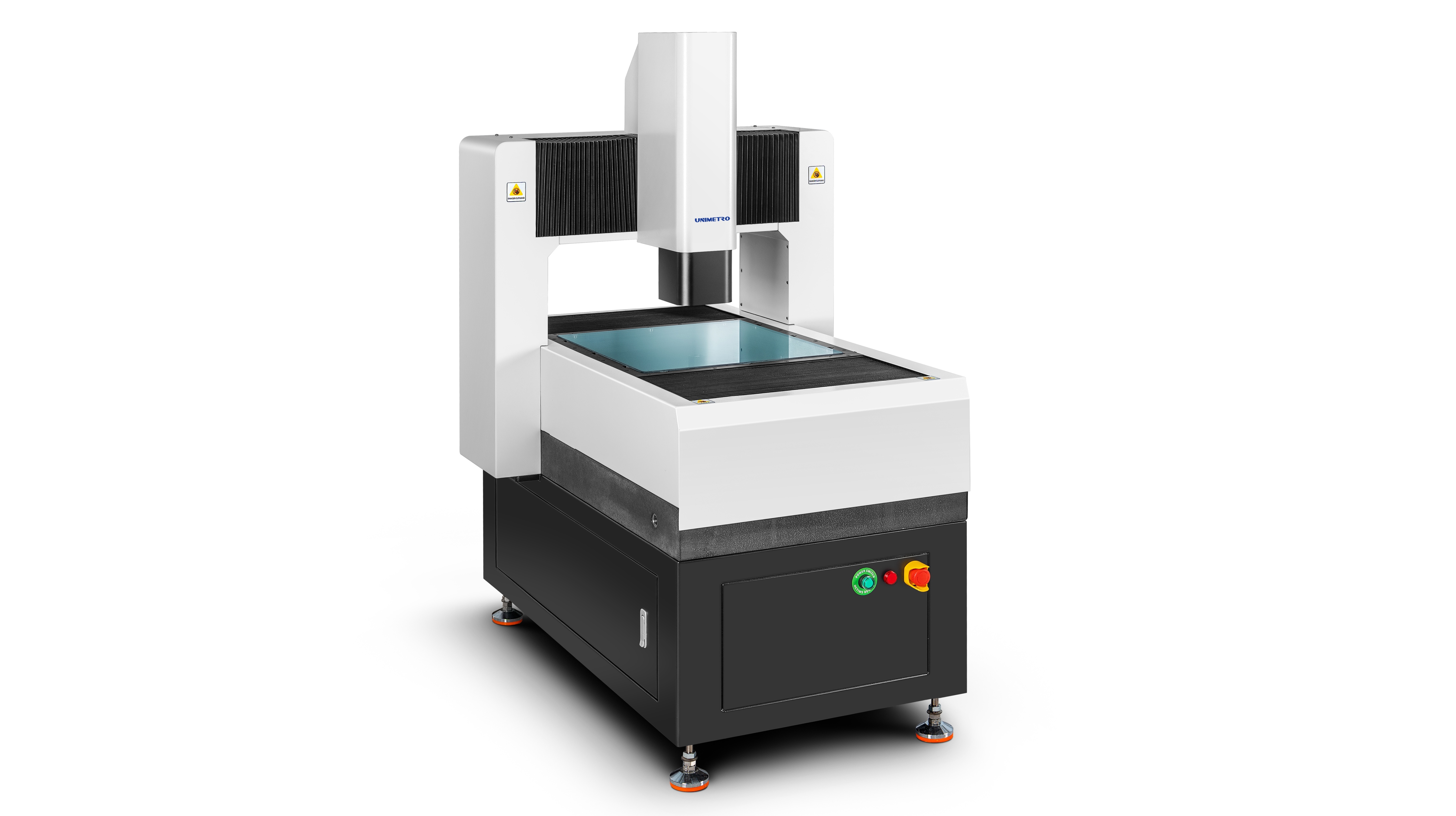

Fully automatic image measuring instrument (fixed gantry type) - HP442

Fully automatic image measuring instrument (fixed gantry type) - HP442
Fully automatic image measuring instrument (fixed gantry type) - HP442 Fully automatic image measuring instrument (fixed gantry type) - HP442 Fully automatic image measuring instrument (fixed gantry type) - HP442 Fully automatic image measuring instrument (fixed gantry type) - HP442 Fully automatic image measuring instrument (fixed gantry type) - HP442
اطلاعات پایه
محل منبع: گوانگدونگ، چین
نام تجاری: UNIMETRO
گواهی: CE,ISO
شماره مدل: سری اچ پی
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: قابل مذاکره
جزئیات بسته بندی: کیس چوبی + بسته وکیوم
زمان تحویل: 20 ~ 20 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 5 ست در ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
مدل: سری HE نام محصول: ابزار اندازه گیری تصویر تمام اتوماتیک (نوع دروازه ای ثابت) - HP442
تکرارپذیری: 1.5 میلی متر دقت: 2.5+l/200um
وضوح مقیاس خطی: 0.5um (0.1um برای اختیاری) حالت اندازه گیری: کاملاً اتوماتیک
پشتیبانی کنید: OEM، ODM، سفارشی سازی منظره کاربردی: آزمایشگاهی / صنعتی
گارانتی: 12 ماه وزن (کیلوگرم): 560
برجسته کردن:

fully automatic vision measurement machine,fixed gantry image measuring instrument,HP442 vision measurement machine

,

fixed gantry image measuring instrument

,

HP442 vision measurement machine

توضیحات محصول

Fully automatic image measuring instrument (Fixed gantry type) - HP442



PRODUCT OVERVIEW


HP: High-Precision (High Precision)
The main features of the fixed gantry machine are high precision and full automation. "HP" in this context refers to the gantry machine as a "micron-level non-contact automatic optical precision inspection instrument". It helps to enhance the overall production accuracy and productivity for customers.

Fully automatic image measuring instrument (fixed gantry type) - HP442 0





Parameters



Model

HP 442

HP662

HP872

Dimensions (mm)

(X x Y x Z)

920*1200*1600

1120*1400*1600

1320*1600*1600

Measuring range (mm) (X x Y x Z)

400*400*200

600*600*200

800*700*200

Accuracy (um)

1.6 +L/200

1.6 +L/200

1.6 +L/200

Repeatability (um)

1.5

1.5

1.5

Weight(kg)

560

860

1600

Resolution

0.5μm(0.1um for option)

 Industrial-grade color CCD camera

Lens

1x-10x (Variable magnification)
Magnification
  20X - 200X (The magnification varies depending on the model of the selected camera; the actual magnification is subject to the measured data.)

Video Magnification

18~195X (According to the different models of the selected camera, its magnification will change; the actual magnification is subject to the measured data)

Work Distance

 85mm

Illumination

Programmable surface light, LED bottom parallel light (optional: coaxial light)
Drive system CNC control, linear motor drive; Handle control, mouse/keyboard control
Linear scale resolution (um)
 0.1um





Application

Plastic parts

Metal parts

Stamping mold

Rubber part

Electronic part

PCBA part

Gear part

...

Fully automatic image measuring instrument (fixed gantry type) - HP442 1





Features

◆ High rigid structure design:


1) The whole closed frame moving bridge structure is adopted, the measuring workpiece is fixed, the bearing capacity is large, and the motion performance is good.
2)  Introduce finite element analysis technology into mechanical design to ensure high rigidity and high precision mechanical structure.
3)  Grade 000 granite base, high strength, corrosion resistance and good stability.
4)  Aluminum oxide surface treatment worktable, fast and flexible action control, durable and beautiful.


◆ High precision configuration:

1) RENISHAW open grating ruler, resolution 0.5um, high precision and good stability.

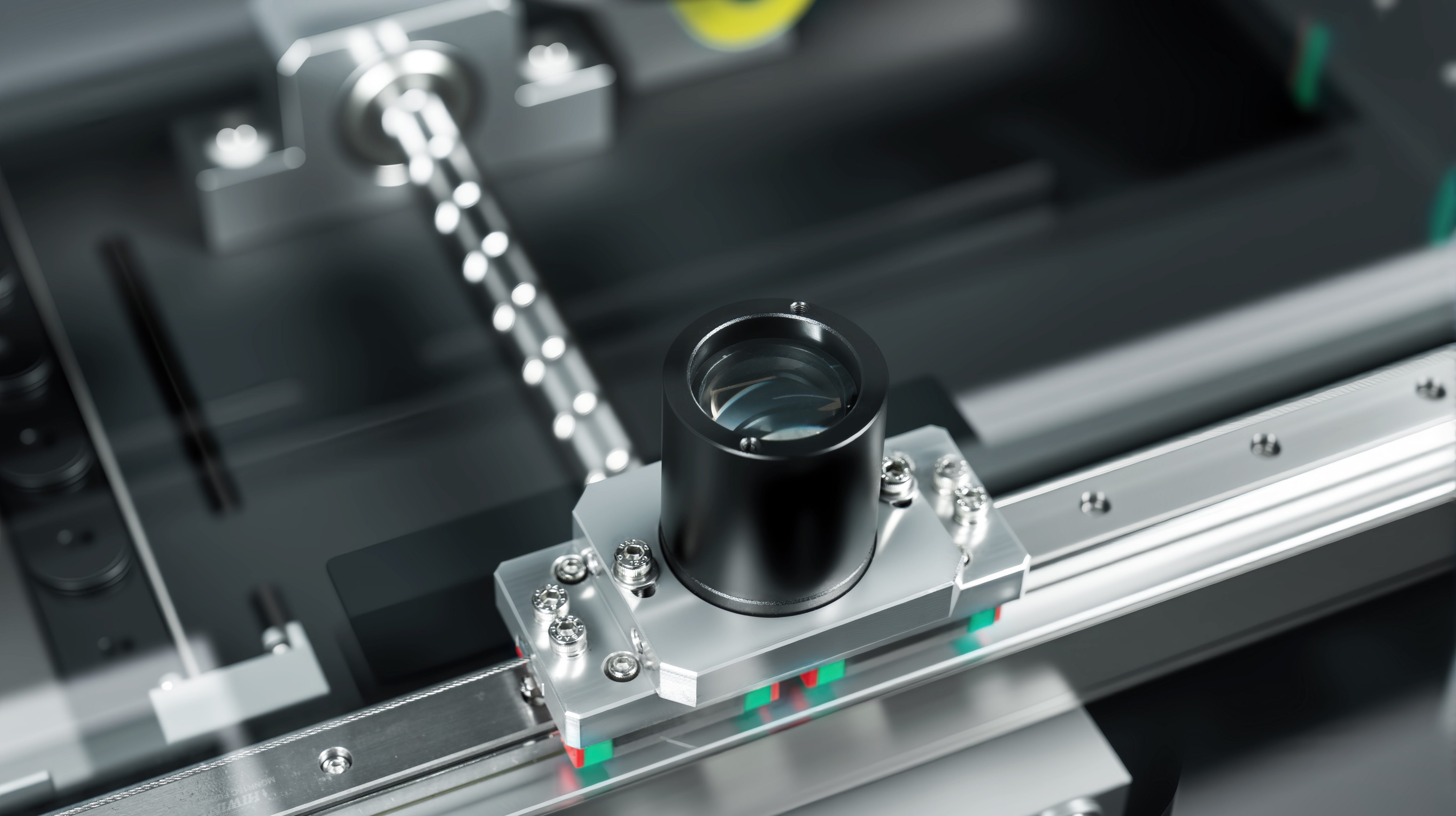

2) Precision linear guide rail, ball screw of grinder and AC servo motor ensure the stability of positioning accuracy of machine system.
3) 2M pixel high-definition color Giga digital camera meets the requirements of clear observation and stable measurement.
4) 6.5x high-definition optical lens, accurate automatic zoom, fast pixel calibration.

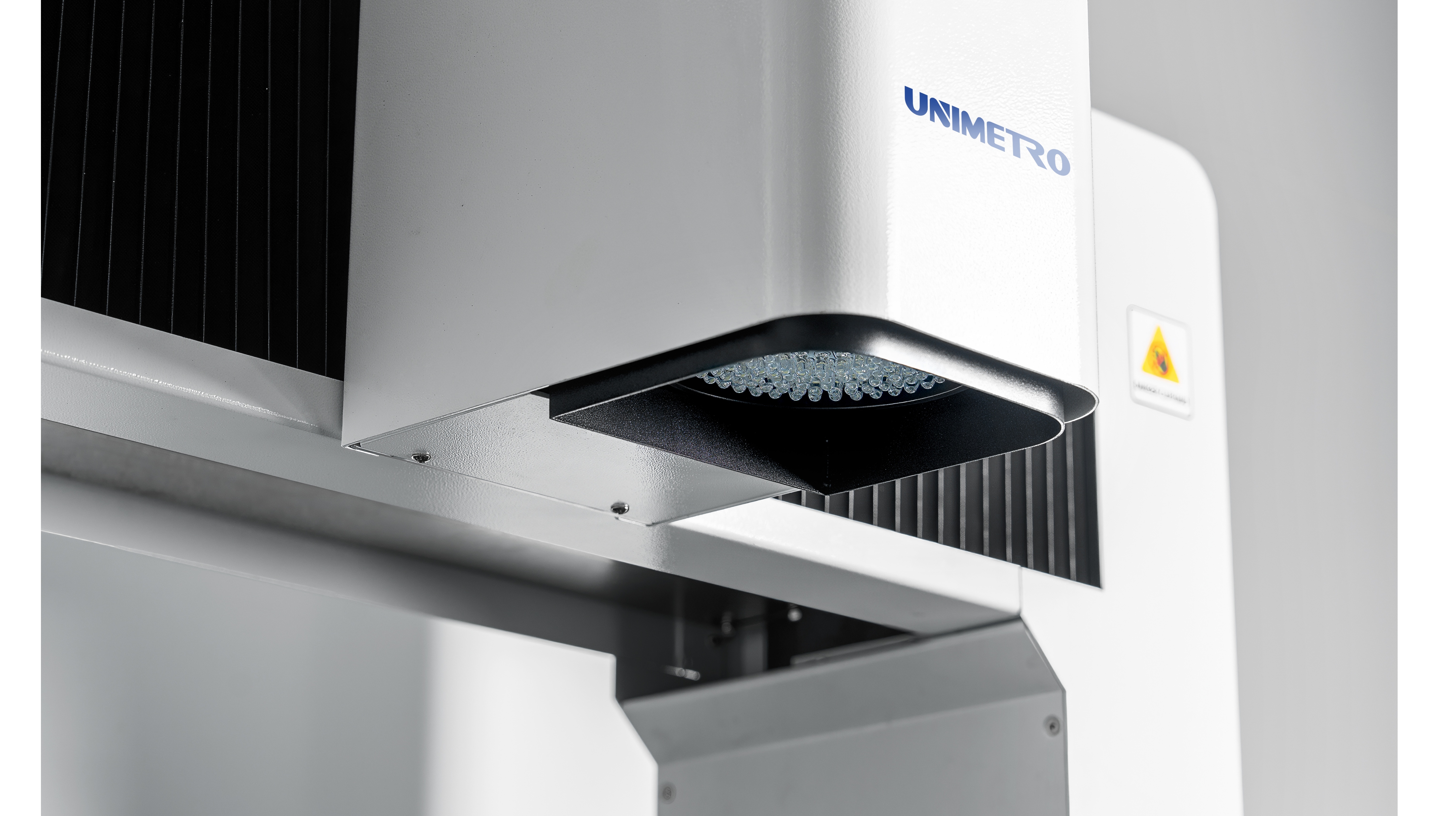

5) Programmable 5-ring 8-zone LED surface light source, transmission parallel LED contour light source system, intelligent 256 level brightness adjustment.
6) Full axis CNC control, AC full closed loop servo motor drive.


◆Optional multi-sensor for 3D measurement:

HE series large gantry type vision measuring instrument can be equipped with a variety of 3D sensors for comprehensive 2D / 3D composite measurement. It can also be equipped with non-contact sensors such as probe and laser. It also supports RENSHAW full series of probe bracket, so that users can complete the automatic transformation of full-scale measurement on one device, greatly improving productivity.





Company Information


Fully automatic image measuring instrument (fixed gantry type) - HP442 2
Fully automatic image measuring instrument (fixed gantry type) - HP442 3
Fully automatic image measuring instrument (fixed gantry type) - HP442 4
Fully automatic image measuring instrument (fixed gantry type) - HP442 5

Our Client&Agent

Fully automatic image measuring instrument (fixed gantry type) - HP442 6
Fully automatic image measuring instrument (fixed gantry type) - HP442 7
FAQ
Fully automatic image measuring instrument (fixed gantry type) - HP442 8  Q1: Are you a factory or trading company ?
Fully automatic image measuring instrument (fixed gantry type) - HP442 9  A1: We are a factory and giving you the quickest reply in 24 hours.
Fully automatic image measuring instrument (fixed gantry type) - HP442 8  Q2: What's your company mainly in?
Fully automatic image measuring instrument (fixed gantry type) - HP442 9  A2: We are mainly produce Vision measuring machine,Coordinate measuring machine ,CMM&VMM fixturesetc.
Fully automatic image measuring instrument (fixed gantry type) - HP442 8  Q3: How to Choose the Appropriate Specification?
Fully automatic image measuring instrument (fixed gantry type) - HP442 9  A3: As long as you tell us variety and size of product to be measured, our professional team would advise you of measuring instrument of suitable specifications.
Fully automatic image measuring instrument (fixed gantry type) - HP442 8  Q4: Do you accept customized service?
Fully automatic image measuring instrument (fixed gantry type) - HP442 9  A4: Be sure! We can provide not only typical machines, but also the machines customized to customer's needs.
Fully automatic image measuring instrument (fixed gantry type) - HP442 8  Q5: What is your warranty period?
Fully automatic image measuring instrument (fixed gantry type) - HP442 9  A5: Our product warranty period is 1 year. Our product quality is very stable, and we have
improved  a lot on some breakable parts. You can rest assured of our product quality.
