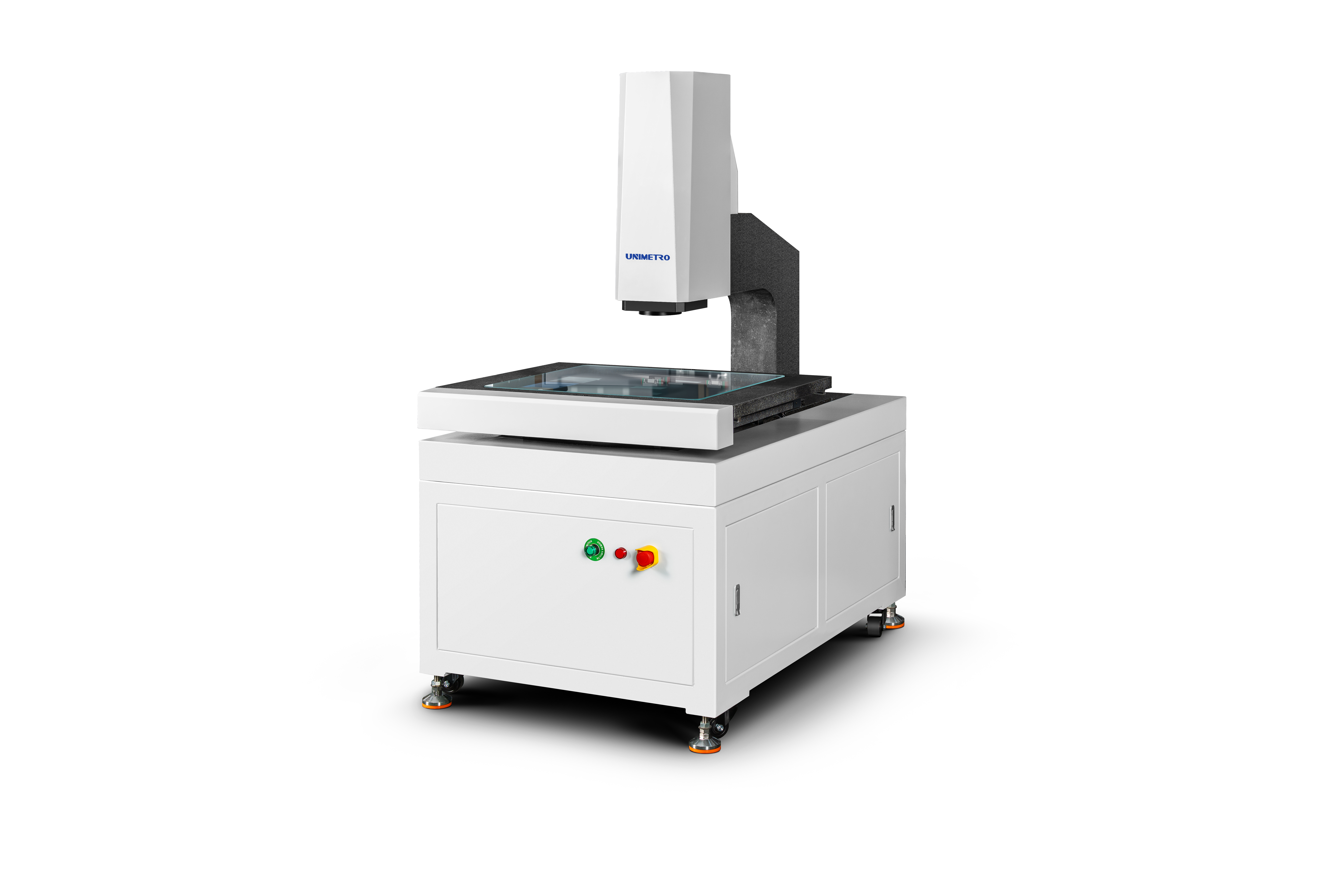

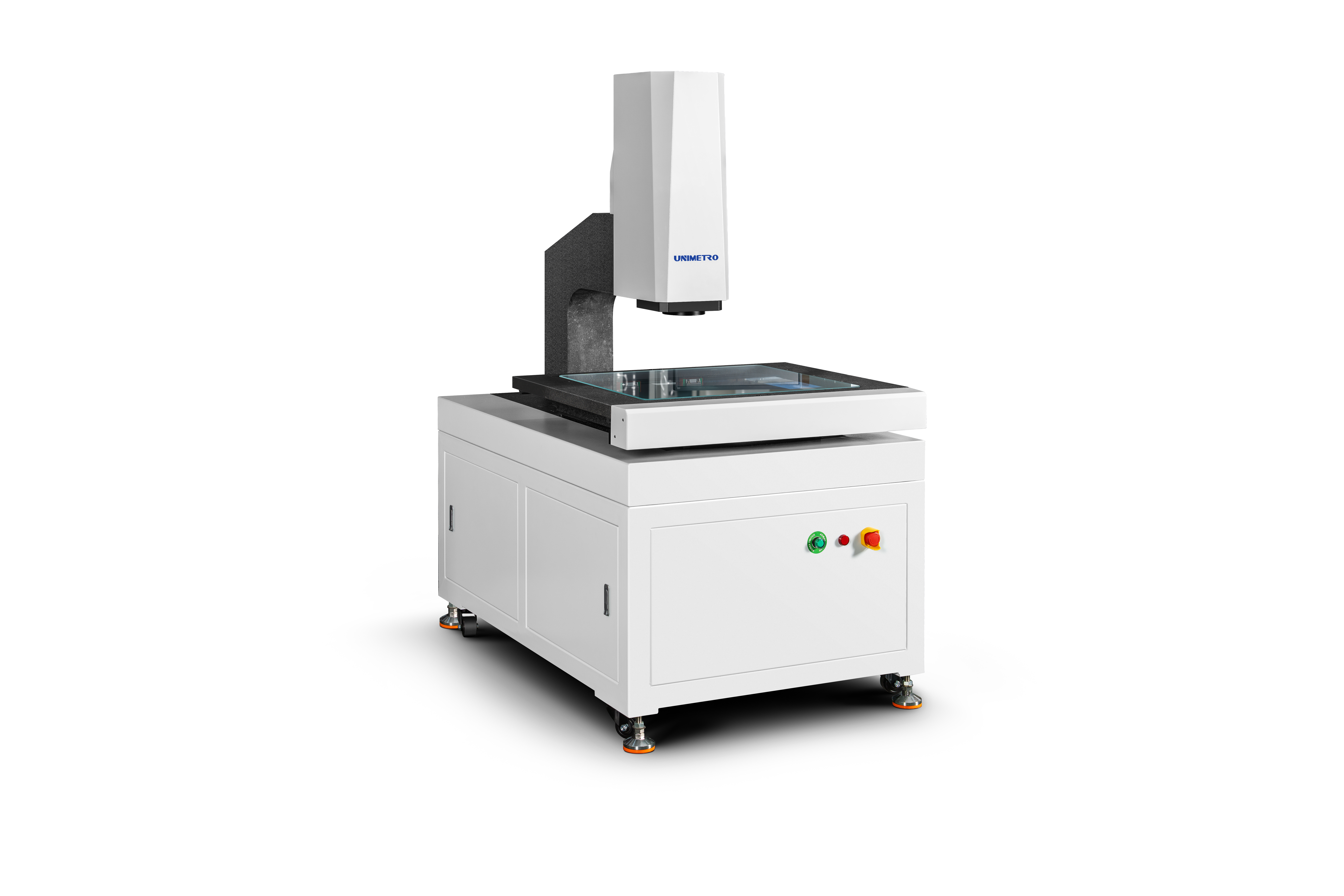

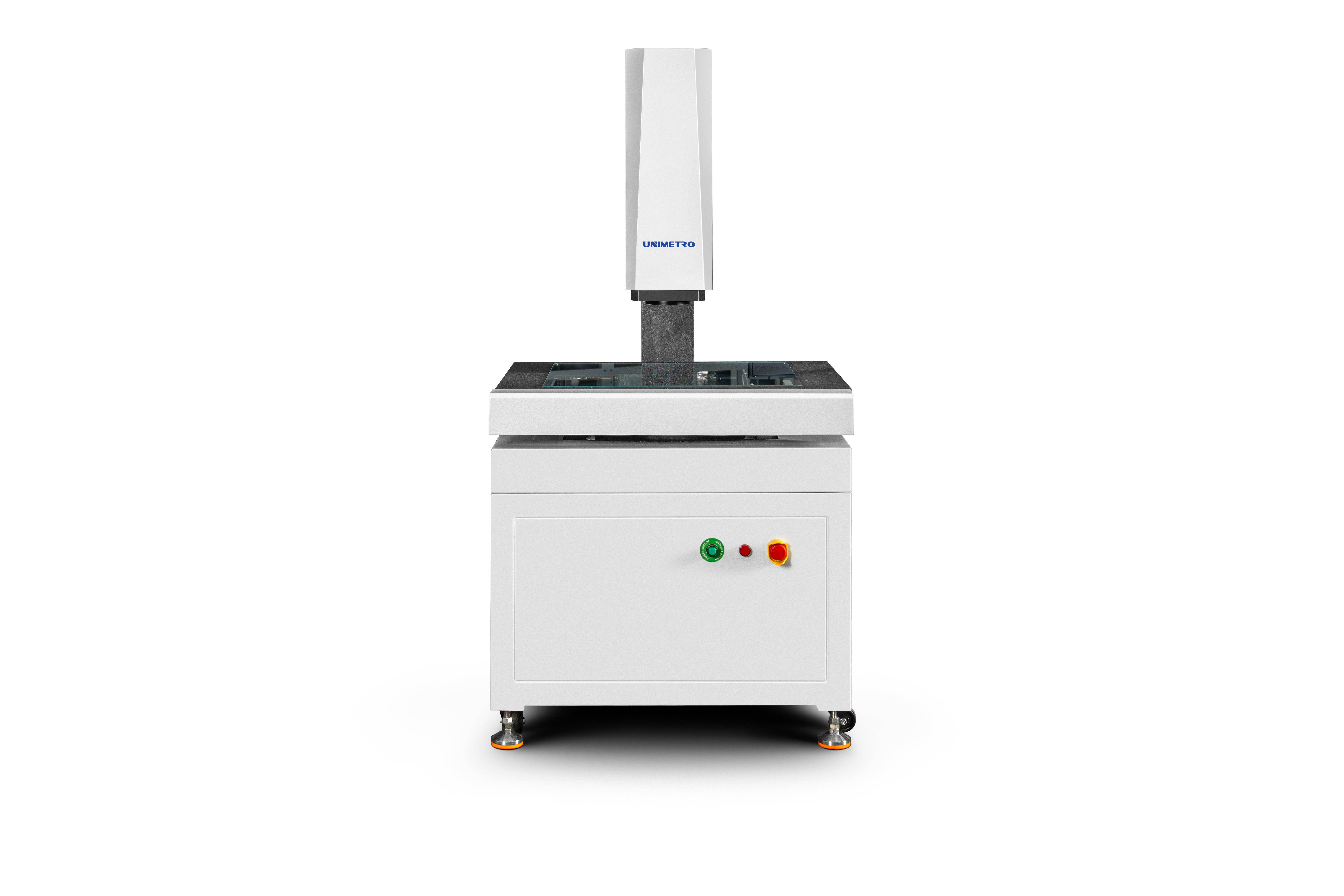

دستگاه اندازه گیری دید کامل اتوماتیک سری SV با پایه رزولوشن چند محوری برای QC قطعه کار با دقت جرم

سری MARB-SV یک ابزار اندازه گیری تصویری کارفرما و کاملا خودکار از سنگ مرمر است که دارای پیکربندی بالا با وضوح برتر و سرعت پردازش سریعتر است.این سیستم ثابت نوع گانتری (HP442) ارائه می دهد قابلیت های قوی و پیکربندی پیشرفته، امکان تشخیص سه محور کاملا خودکار قابل برنامه ریزی.

با تطبیق سیستم مختصات قطعه کار از طریق برنامه نویسی، به طور خودکار فرآیندهای اندازه گیری را اجرا می کند. برای اندازه گیری های مکرر قطعات سنگین، شامل حافظه، یادگیری،و توابع برنامه ریزی خودکار، که امکان اندازه گیری سریع و دقیق در زمان واقعی در محل را فراهم می کند. ساخت مرمر ثبات بالا، دوام قوی و هزینه های نگهداری پایین را فراهم می کند، که به طور کامل دقت بالا را متعادل می کند.کارایی بالا، و دوام طولانی مدت برای کنترل کیفیت در صنایع تولیدی بزرگ و پیچیده.

• رزولوشن: 0.5μm (0.1μm اختیاری)
• دوربین: CCD رنگی درجه صنعتی
• لنز: 1x-10x بزرگنمایی متغیر
• بزرگنمایی: 20X - 200X (با توجه به مدل دوربین متفاوت است)
• فاصله کاری: 85 میلی متر
• روشنایی: نور سطح قابل برنامه ریزی، نور LED پایین موازی (نور هم محوری اختیاری)
• سیستم راننده: کنترل CNC، راننده موتور خطی؛ کنترل جویستیک، ماوس، صفحه کلید
• وضوح مقیاس خطی: 0.1μm

• ساختار پل متحرک تمام بسته با قطعه اندازه گیری ثابت، ارائه ظرفیت حمل بزرگ و عملکرد حرکت عالی
• تکنولوژی تجزیه و تحلیل عناصر محدود که در طراحی مکانیکی برای سفتی و دقت بالا ادغام شده است
• پایه گرانیت درجه 000 با قدرت بالا، مقاومت در برابر خوردگی و ثبات عالی
• میز کار سطح آکسید آلومینیوم برای کنترل سریع و انعطاف پذیر، دوام و زیبایی

• RENISHAW لوله گیت باز با وضوح 0.5μm برای دقت بالا و ثبات
• ریل راهنمای خطی دقیق، آسیاب پیچ توپ و موتور سرو AC دقت موقعیت مکانی سیستم را تضمین می کنند
• دوربین دیجیتالی گیگا با رنگ 2M پیکسل با وضوح بالا برای مشاهده واضح و اندازه گیری پایدار
• 6.5x لنز نوری با وضوح بالا با زوم خودکار دقیق و کالیبری سریع پیکسل
• منبع نوری سطحی LED 5 حلقه ای 8 منطقه ای قابل برنامه ریزی و سیستم منبع نوری کنتور LED موازی با تنظیم هوشمند 256 سطح روشنایی
• کنترل CNC محور کامل با AC کامل حلقه بسته servo موتور محرک

ابزار اندازه گیری چشم انداز بزرگ سری HE می تواند با سنسورهای سه بعدی مختلف برای اندازه گیری جامع ترکیبی دو بعدی / سه بعدی مجهز باشد.از سنسورهای بدون تماس از جمله سیستم های سنجش و لیزر پشتیبانی می کند، و RENSHAW سری کامل براکت های سنجش، امکان تبدیل خودکار برای اندازه گیری در مقیاس کامل در یک دستگاه برای به حداکثر رساندن بهره وری.
