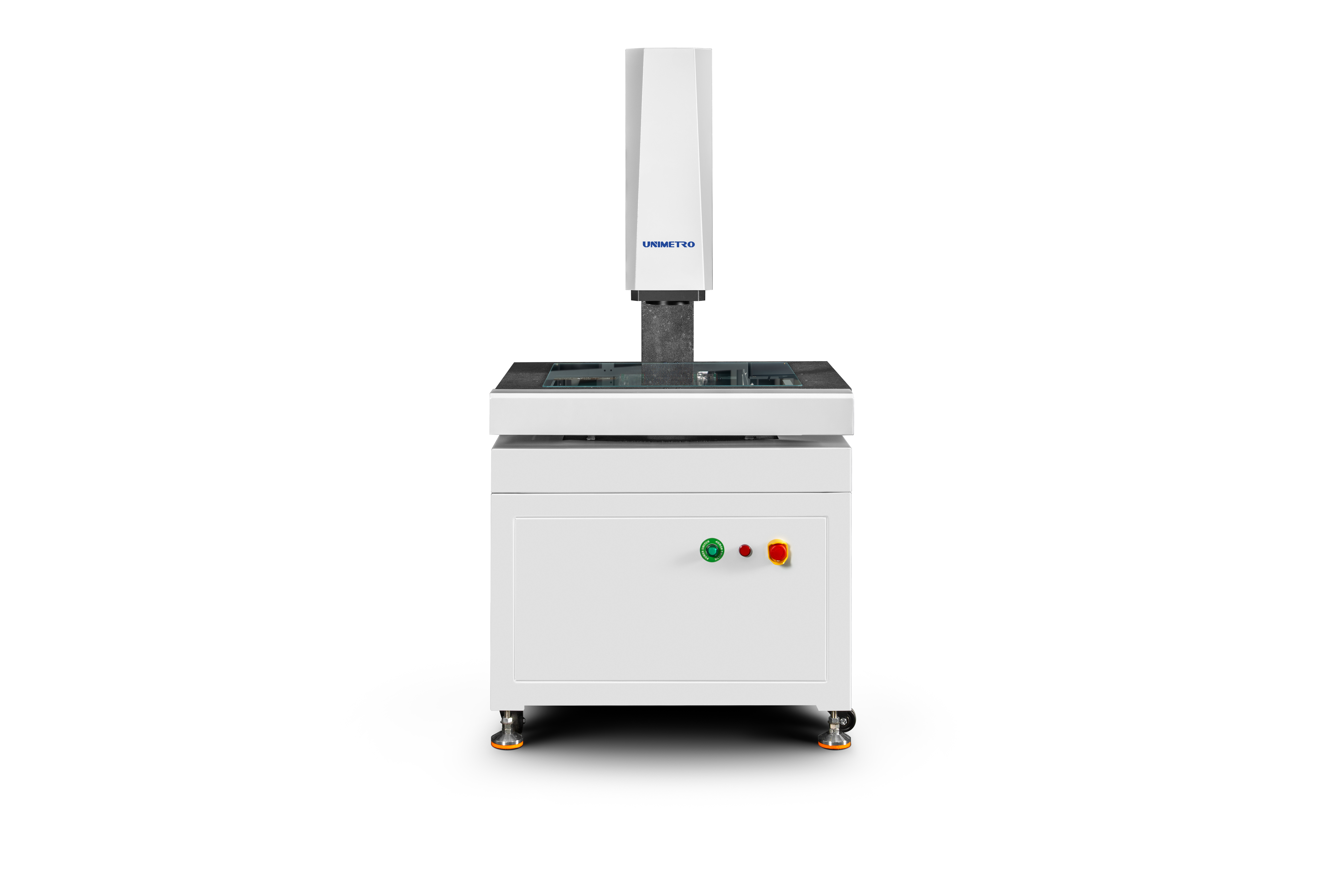

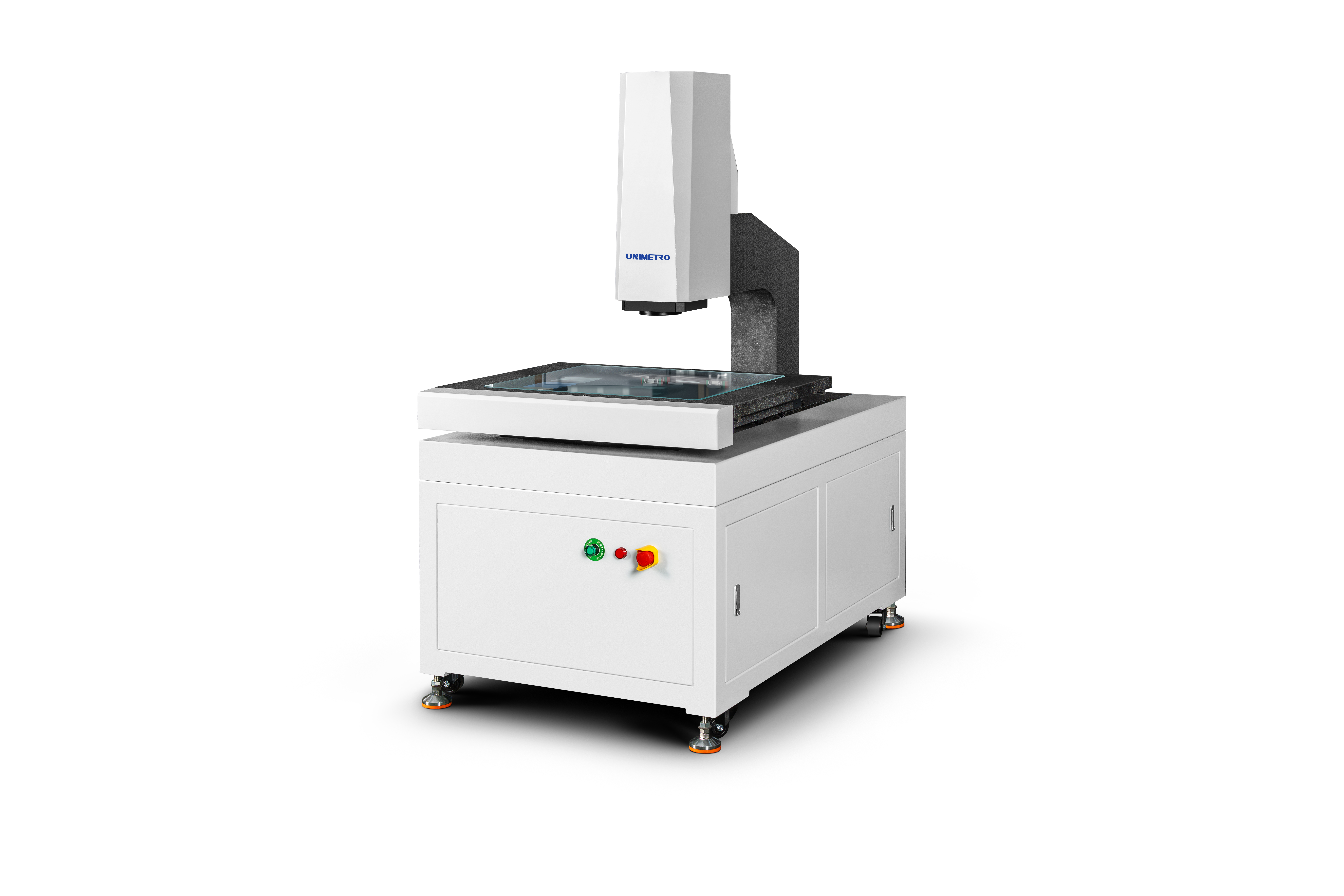

ابزار اندازه گیری ویدئویی کاملا خودکار سری SV - SV Super Image Tech + پایه MARB برای آزمایش سریع قطعات دقیق پیچیده

سری MARB-SV یک ابزار اندازه گیری تصویری کاملا اتوماتیک از سنگ مرمر با عملکرد بالا است که دارای فناوری های MARB (Multi-Axis Resolution Base) و SV (Super/Stable Video) است.این سیستم پیکربندی بالا ارائه می دهد وضوح برتر و سرعت پردازش سریعتر برای آزمایش قطعات دقیق پیچیده.

این ابزار برای تشخیص کاملا خودکار قابل برنامه ریزی سه محور طراحی شده است و از طریق برنامه ریزی برای اجرای فرآیندهای اندازه گیری خودکار، با سیستم های مختص قطعه کار مطابقت دارد.,عملکردهای یادگیری و برنامه ریزی خودکار برای اندازه گیری های مکرر قطعات سنگین، امکان اندازه گیری سریع و دقیق در زمان واقعی در محل را فراهم می کند.

با پایه ی مرمری با ثبات بالا ساخته شده، این سیستم دوام استثنایی با هزینه های نگهداری پایین را فراهم می کند،و قابلیت اطمینان طولانی مدت برای کنترل کیفیت در مقیاس بزرگ، صنایع تولیدی پیچیده.

قطعنامه:0.5μm (0.1μm اختیاری)

دوربین:دوربین CCD رنگی درجه صنعتی

لنز:1x-10x (توسعه متغیر)

بزرگ کردن:20X - 200X (با توجه به مدل دوربین متفاوت است)

فاصله کار:85 میلی متر

نورپردازی:چراغ سطحی قابل برنامه ریزی، چراغ موازی پایین LED (اختیاری: نور هم محوری)

سیستم درایو:کنترل CNC، محرک خطی؛ جویستیک، کنترل صفحه کلید ماوس

رزولوشن مقیاس خطی:0.1μm

• ساختار پل متحرک تمام بسته با قطعه اندازه گیری ثابت، ارائه ظرفیت حمل بزرگ و عملکرد حرکت عالی
• تکنولوژی تجزیه و تحلیل عناصر محدود که در طراحی مکانیکی برای سفتی و دقت بالا ادغام شده است
• پایه گرانیت درجه 000 با قدرت بالا، مقاومت در برابر خوردگی و ثبات
• میز کار برای درمان سطح اکسید آلومینیوم برای کنترل سریع و انعطاف پذیر با پایان ماندگار و زیبایی

• RENISHAW لوله گیت باز با وضوح 0.5μm برای دقت بالا و ثبات
• ریل راهنمای خطی دقیق، پیچ توپ آسیاب و موتور سرو AC که دقت موقعیت بندی سیستم را تضمین می کند
• دوربین دیجیتالی گیگا با رنگ 2M پیکسل با وضوح بالا برای مشاهده واضح و اندازه گیری پایدار
• 6.5x لنز نوری با وضوح بالا با زوم خودکار دقیق و کالیبری سریع پیکسل

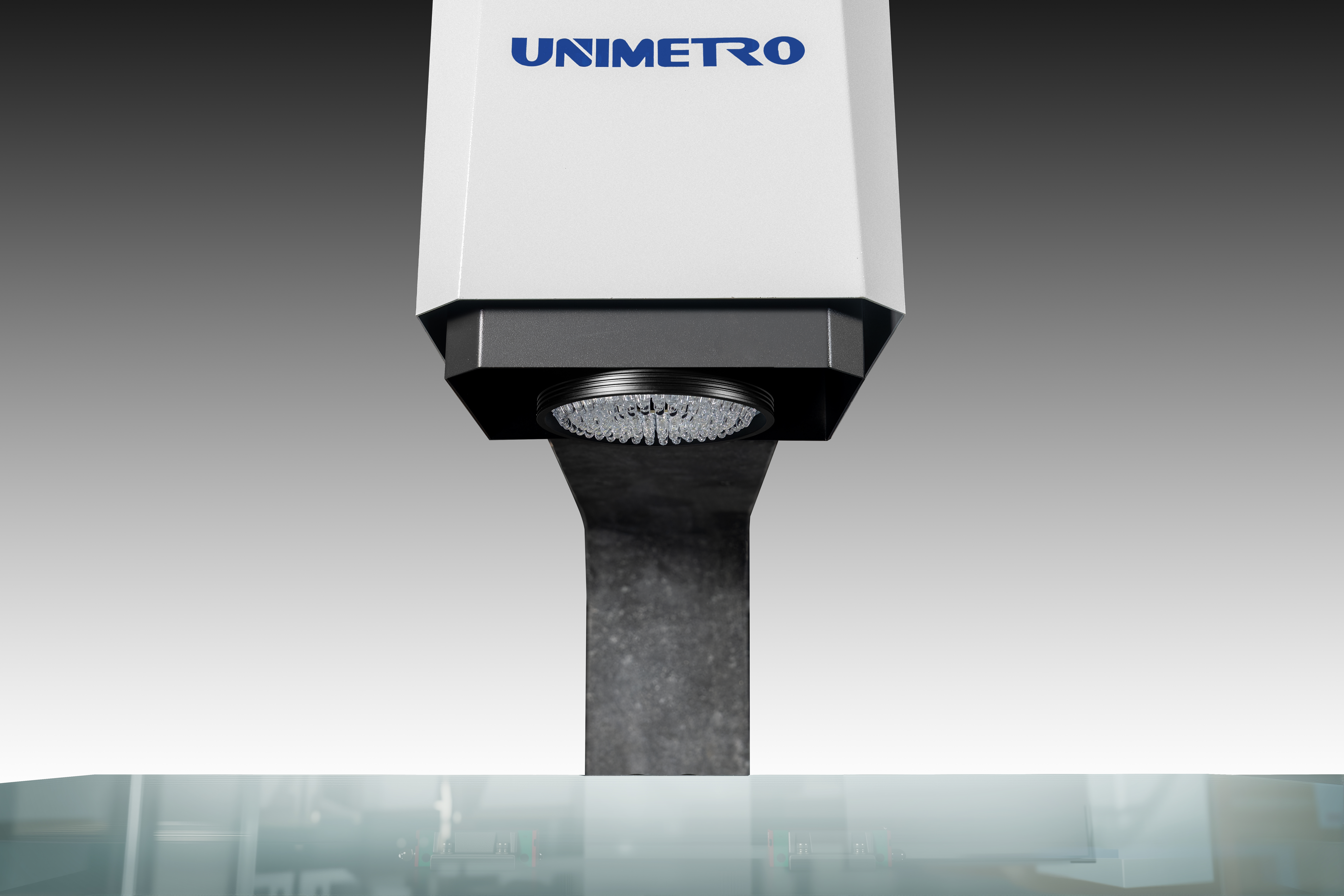

• منبع نوری سطحی LED قابل برنامه ریزی 5 حلقه ای 8 منطقه ای با سیستم منبع نوری کنتور LED موازی انتقال و تنظیم هوشمند 256 سطح روشنایی
• کنترل CNC محور کامل با AC کامل حلقه بسته servo موتور محرک

ابزار اندازه گیری چشم انداز بزرگ سری HE می تواند با سنسورهای سه بعدی مختلف برای اندازه گیری جامع ترکیبی دو بعدی / سه بعدی مجهز باشد.از سنسورهای بدون تماس از جمله سیستم های سنجش و لیزر پشتیبانی می کند، و RENSHAW سری کامل براکت های سنجش برای تبدیل خودکار اندازه گیری در مقیاس کامل در یک دستگاه، به طور قابل توجهی بهبود بهره وری.
