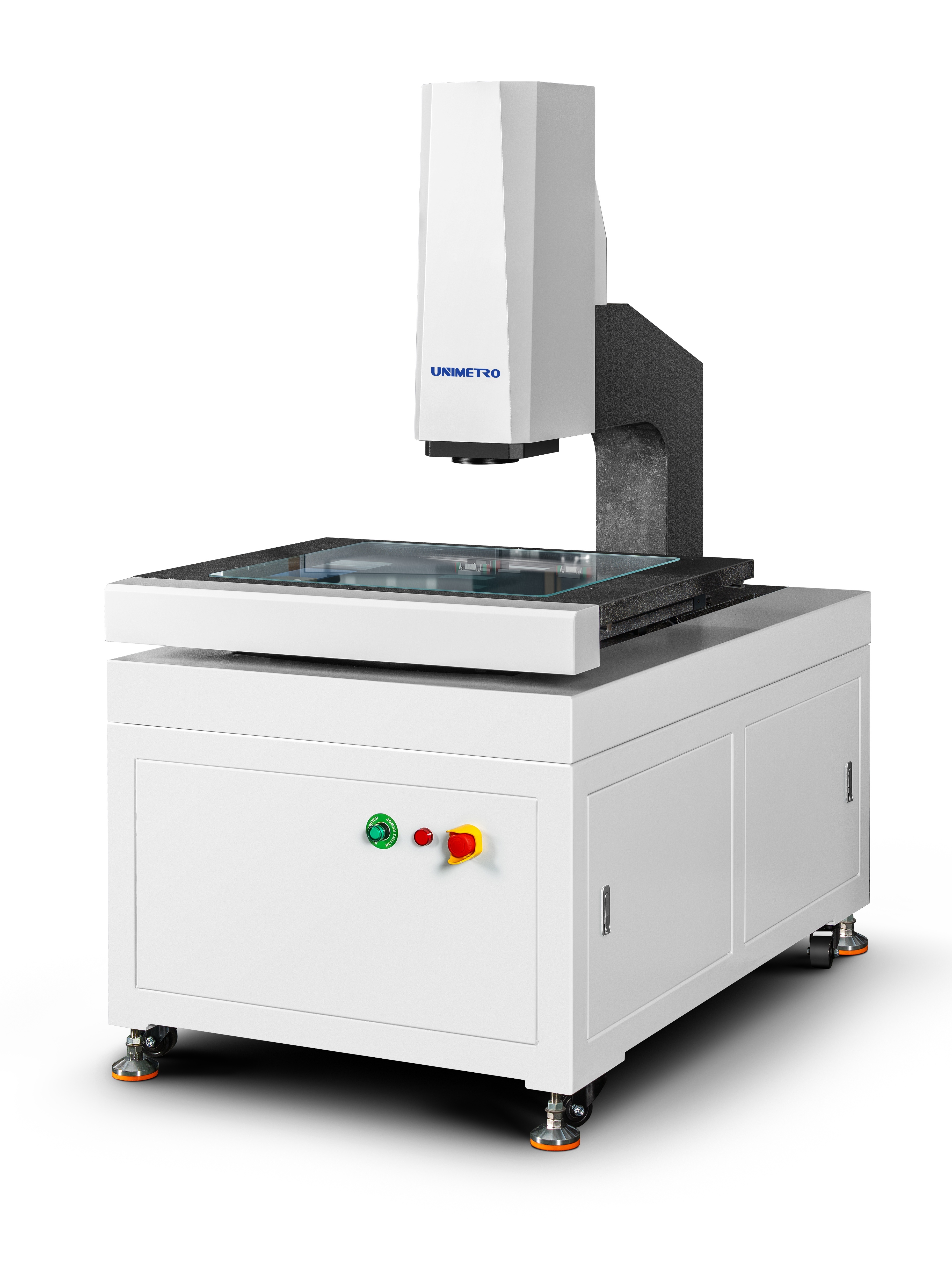

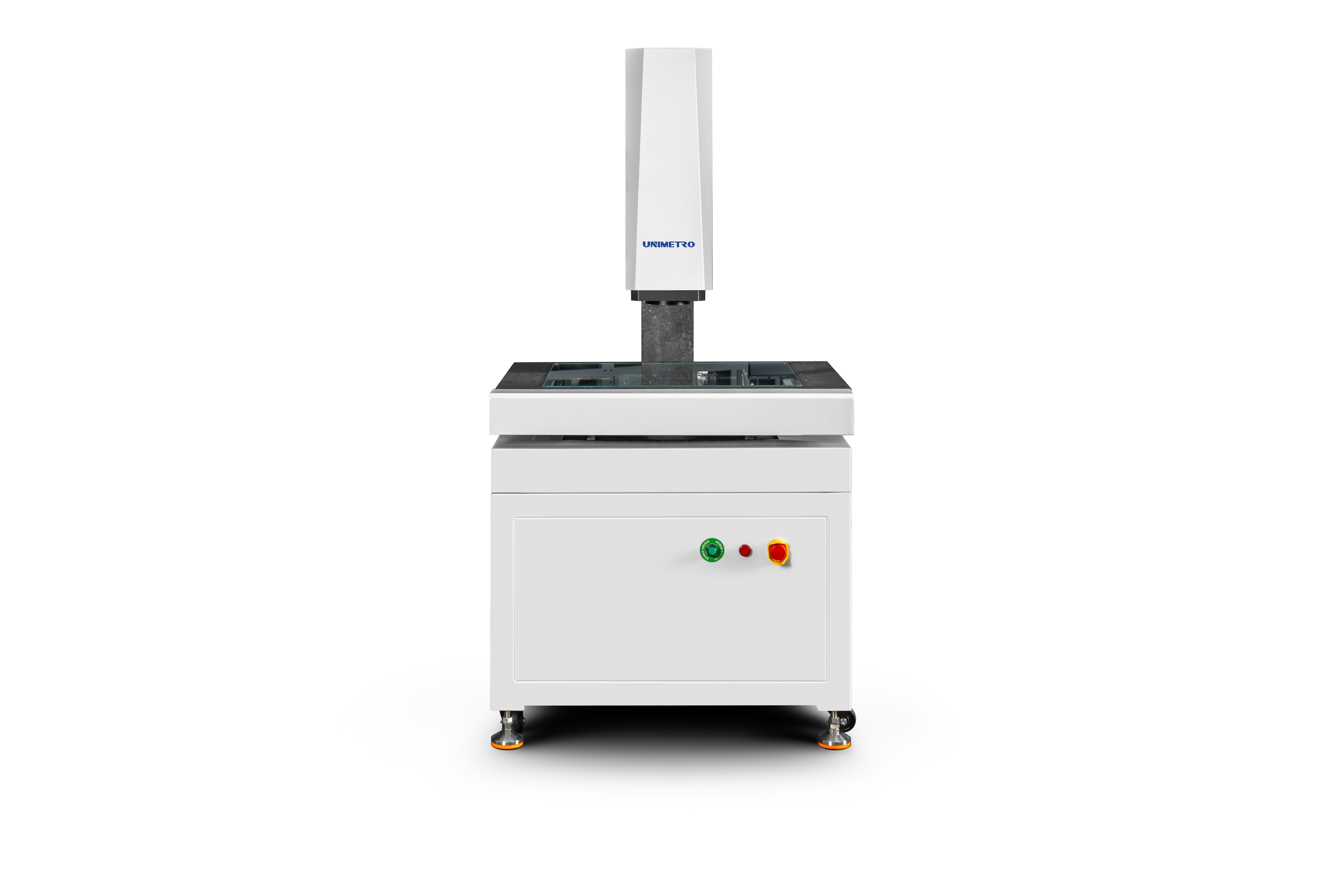

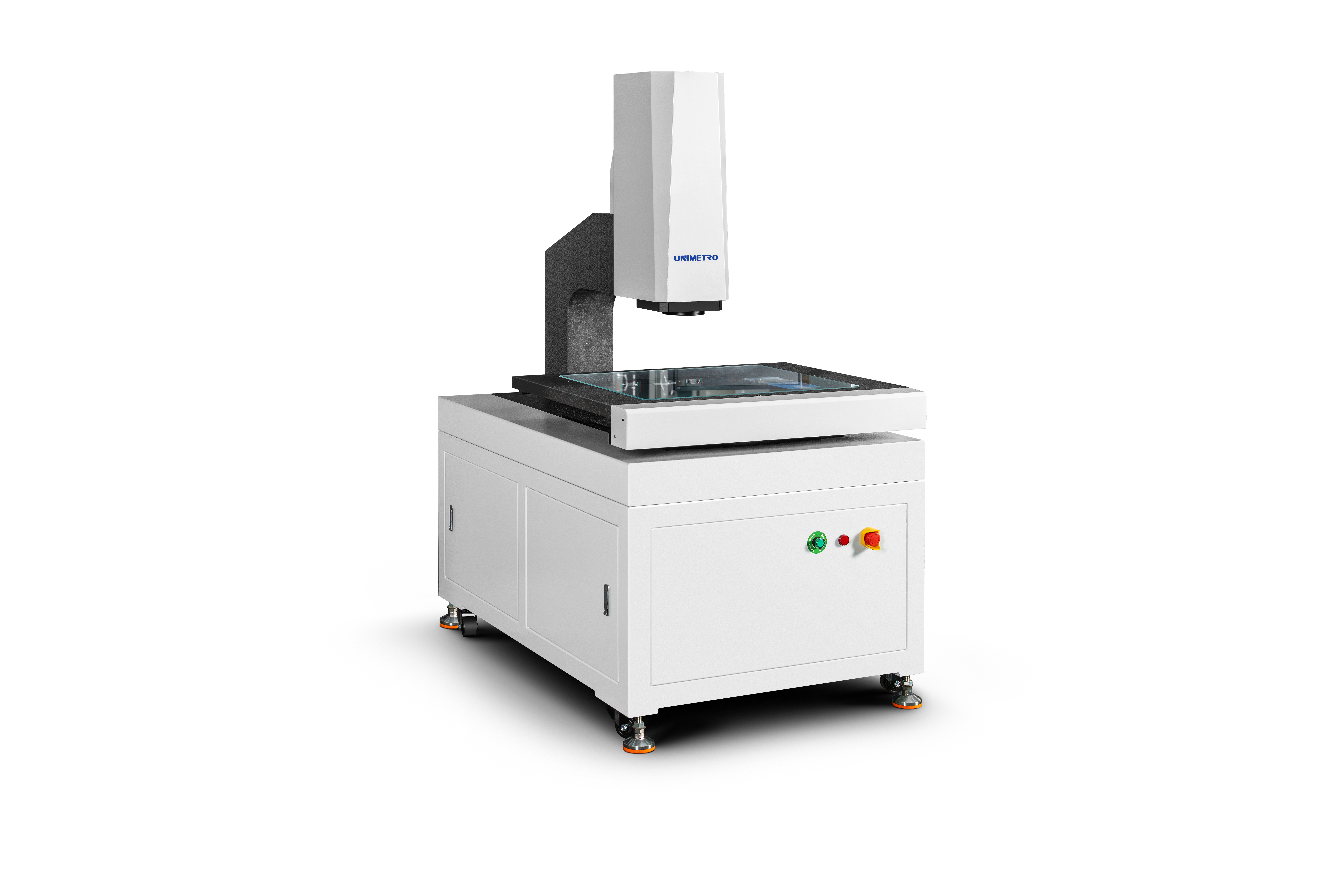

دستگاه اندازه گیری دید با کارایی بالا سری SV MarB پایه رزولوشن چند محوری برای بازرسی دقیق قطعه کار اتوماتیک / 3C

سری MARB-SV یک ابزار اندازه گیری تصویری کاملا اتوماتیک از سنگ مرمر با عملکرد بالا است که دارای فناوری های MARB (Multi-Axis Resolution Base) و SV (Super/Stable Video) است.این سیستم با پیکربندی بالا ارائه می دهد رزولوشن برتر و سرعت پردازش سریعتر، ارائه عملکرد قوی برای کاربردهای صنعتی سخت.

این سیستم قادر به تشخیص کاملا خودکار قابل برنامه ریزی سه محور است و از طریق برنامه ریزی برای اجرای خودکار فرآیندهای اندازه گیری، با سیستم های مختصات قطعه کار مطابقت دارد.برای اندازه گیری مکرر قطعات سنگین، دارای عملکردهای حافظه، یادگیری و برنامه ریزی خودکار است که باعث اندازه گیری سریع و دقیق در زمان واقعی در محل می شود.

ساخته شده با قطعات مرمر با ثبات بالا که دوام قوی و هزینه های نگهداری پایین را ارائه می دهند، این ابزار به طور کامل دقت بالا، کارایی بالا و دوام طولانی مدت را متعادل می کند،و به عنوان ابزار اصلی برای کنترل کیفیت در مقیاس بزرگ، صنایع تولیدی پیچیده و دقیق.

قطعنامه:0.5μm (0.1μm اختیاری)

دوربین:دوربین CCD رنگی درجه صنعتی

لنز:1x-10x (توسعه متغیر)

بزرگ کردن:20X - 200X (بزرگ شدن بسته به مدل دوربین انتخاب شده متفاوت است؛ بزرگ شدن واقعی وابسته به داده های اندازه گیری شده است.)

فاصله کار:85 میلی متر

نورپردازی:چراغ سطحی قابل برنامه ریزی، چراغ موازی پایین LED (اختیاری: نور هم محوری)

سیستم راننده:کنترل CNC، محرک خطی؛ جویستیک، کنترل صفحه کلید ماوس

رزولوشن مقیاس خطی:0.1μm

طراحی ساختار بسیار سفت:

• ساختار پل متحرک تمام بسته با قطعه اندازه گیری ثابت، ارائه ظرفیت حمل بزرگ و عملکرد حرکت عالی
• تکنولوژی تجزیه و تحلیل عناصر محدود که در طراحی مکانیکی برای اطمینان از سفتی و دقت بالا ادغام شده است
• پایه گرانیت درجه 000 با قدرت بالا، مقاومت در برابر خوردگی و ثبات عالی
• میز کار برای درمان سطح اکسید آلومینیوم برای کنترل سریع و انعطاف پذیر، دوام و زیبایی

پیکربندی با دقت بالا:

• RENISHAW لوله گیت باز با وضوح 0.5μm برای دقت بالا و ثبات
• ریل راهنمای خطی دقیق، پیچ توپ آسیاب و موتور سرو AC اطمینان از ثبات دقت موقعیت
• دوربین دیجیتالی گیگا با رنگ 2M پیکسل با وضوح بالا برای مشاهده واضح و اندازه گیری پایدار
• 6.5x لنز نوری با وضوح بالا با زوم خودکار دقیق و کالیبری سریع پیکسل

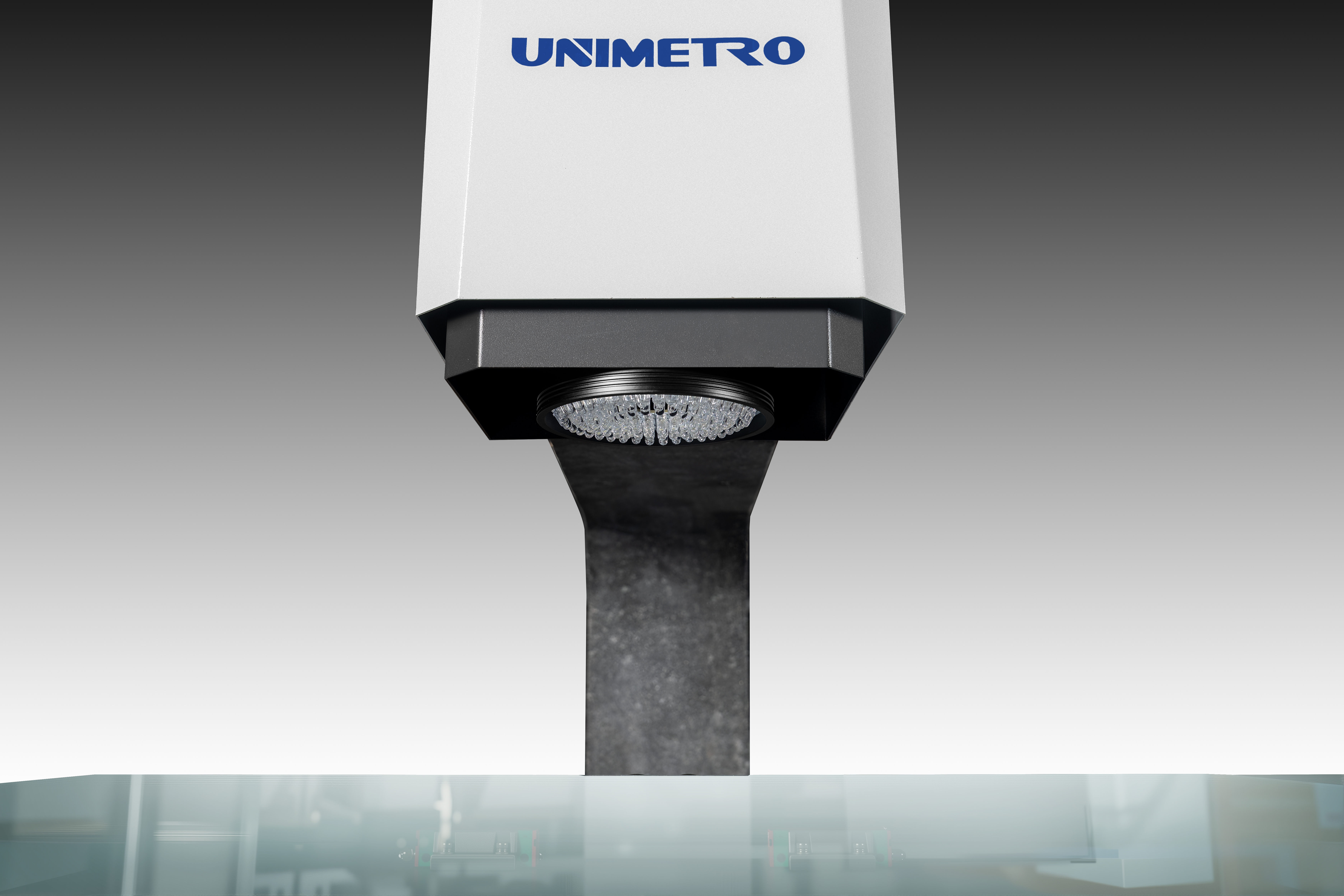

• منبع نوری سطحی LED 5 حلقه ای با 8 منطقه قابل برنامه ریزی، سیستم منبع نور کنتور LED موازی با تنظیم هوشمند 256 سطح روشنایی
• کنترل CNC محور کامل با AC کامل حلقه بسته servo موتور محرک

چند سنسور اختیاری برای اندازه گیری سه بعدی:

دستگاه اندازه گیری بینایی بزرگ سری HE می تواند با سنسورهای سه بعدی مختلف برای اندازه گیری جامع ترکیبی دو بعدی / سه بعدی مجهز باشد.همچنین از حسگرهای بدون تماس مانند کاوشگر و لیزر پشتیبانی می کند، و با سری کامل RENSHAW از براکت های سنج قابل سازگاری است، که امکان تبدیل خودکار اندازه گیری در مقیاس کامل را در یک دستگاه به طور قابل توجهی بهبود می بخشد.
