دستگاه اندازه گیری هماهنگ 3D خودکار OEM برای CAD مقایسه با فرمانروای ریز دقیق بالا

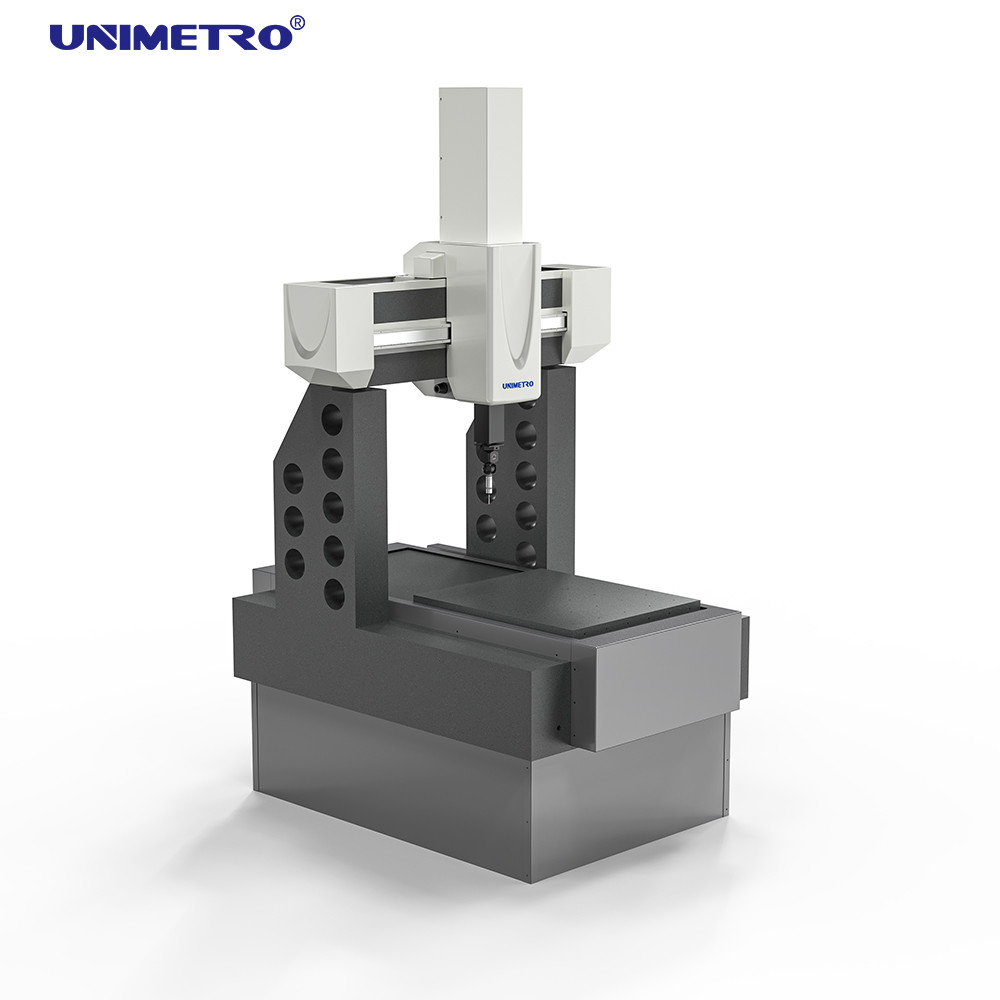

دستگاه اندازه گیری مختصات سه بعدی پل از طراحی ساده شده ای استفاده می کند و مقرون به صرفه بودن استثنایی را برای کاربردهای ماشینکاری دقیق ارائه می دهد. ایده آل برای الزامات تست در الکترونیک، قالب ها، لوازم خانگی، قطعات کوچک خودرو و اجزای هوافضا.

سکوی کار گرانیتی به عنوان پایه دستگاه اندازه گیری مختصات سه بعدی عمل می کند و هر سه محور از مواد گرانیتی ساخته شده اند. این خواص بدون تنش، ضد زنگ و مقاوم در برابر خوردگی را با ضریب انبساط حرارتی پایین و حداقل تغییر شکل ناشی از دما فراهم می کند. به طور موثر لرزش دستگاه را کاهش می دهد و عملکرد کلی را بهبود می بخشد.

ویژگی های انتقال اصطکاکی در هر سه محور با یک سیستم انتقال پایدار "انحراف خود اصلاح" را دارد. ساختار "ثابت + تعلیق میکرو" انتقال موازی به ریل راهنما را تضمین می کند و در عین حال پایداری دقت و سازگاری حرکت را حفظ می کند. حفاظت پیشرفته برخورد را برای عملیات ایمن تر فراهم می کند.

از خط کش های گریتینگ با دقت بالای رنیشاو با رزولوشن از 0.1 میکرومتر تا 20 نانومتر استفاده می کند. شهرت جهانی رنیشاو کیفیت و خدمات پس از فروش قابل اعتماد را برای تمام اجزای سیستم مختصات تضمین می کند.

دستگاه اندازه گیری مختصات سه بعدی سری هلیوم به طور خاص برای محصولات کوچک و متوسط، قالب ها و صنایع محصولات الکترونیکی طراحی شده است. در اندازه های قابل تنظیم بر اساس الزامات مشتری موجود است. دارای طراحی سبک وزن، نصب سریع و عدم نیاز به فونداسیون است.

Rational-DMIS یک بسته نرم افزاری جامع اندازه گیری سه بعدی یکپارچه است که با قابلیت استفاده آسان برای مبتدیان و عملکرد پیشرفته توسعه یافته است. ساخته شده با هسته DMIS بومی مطابق با استاندارد ISO 22093:2003، استاندارد نرم افزار اندازه گیری CMM را تعیین می کند.

هد دستی MH20I توسط رنیشاو (دستی)

• محور شاخص A: 0 درجه ~ 90 درجه فاصله گام: 15 درجه
• محور شاخص B: ±180 درجه فاصله گام: 15 درجه
• جهت گیری اندازه گیری فضایی: 168 بار
• تکرارپذیری موقعیت: 1.5 میکرومتر

هد پروب موتوری PH20MT توسط رنیشاو

• تکرارپذیری موقعیت: +0.5 میکرومتر
• مراحل موقعیت یابی: نامحدود
• محور چرخش: 360 درجه
• محور نوسان: 0 درجه - 115 درجه
• تعداد کل موقعیت ها: بی شمار
• دمای عملیاتی: 10-40 درجه سانتیگراد

PH10T توسط رنیشاو

سازگار با هر پروب رابط رزوه M8 و میله اکستنشن (حداکثر طول مجاز تا 300 میلی متر).

عمدتاً برای اندازه گیری کابینت ها، قاب ها، چرخ دنده ها، بادامک ها، چرخ دنده های حلزونی، کرم ها، پره ها، منحنی ها و سطوح منحنی در ماشین آلات، خودرو، هوافضا، نظامی، مبلمان، نمونه های اولیه ابزار و سایر قطعات کوچک تا متوسط و صنایع قالب استفاده می شود.

همچنین در صنایع الکترونیک، سخت افزار و پلاستیک برای تشخیص دقیق ابعاد قطعه کار، شکل و تلرانس های فرم کاربرد دارد. قادر به وظایف بازرسی قطعه، اندازه گیری شکل و کنترل فرآیند است.
