کیت های انعطاف پذیر 3D CMM
کیت های لامپ سری FlexFix راه حل های اندازه گیری دقیقی هستند که برای دستگاه های اندازه گیری مختصات (CMM) و دستگاه های اندازه گیری چشم (VMM) طراحی شده اند.این سیستم های تثبیت ماژولار قابلیت تکرار اندازه گیری را افزایش می دهد، دقت و استاندارد سازی در کاربردهای مختلف صنعتی.
کاربردهای صنعتی
کیت های فلکس فیکس به صنایع مختلف از جمله الکترونیک، هوافضا، خودرو، پلاستیک و مراقبت های پزشکی خدمت می کنند. سازگار با تمام اندازه ها و مدل های تجهیزات CMM و VMM،این ابزارها امکان انعطاف پذیری، قابل تکرار و فرایندهای اندازه گیری استاندارد.
سیستم ثابت سازی ماژولار
توسعه یافته توسط UNIMETRO، سری FlexFix بهبود بازتولید و دقت فرآیند بازرسی از طریق تنظیمات سریع و قابل تکرار.طراحی ماژولار اجازه می دهد تا گسترش بر اساس نیازهای کاربر، ارائه راه حل های تثبیت کامل برای قطعات هر اندازه، شکل یا مواد.
این سیستم دارای صفحه های ثابت با لوازم دوقطبی M8 است که در اندازه های استاندارد مختلف در دسترس است.اين صفحه ها امنيت سيستم را تضمین مي کنند. مونتاژ بدون ابزار راه حل های تثبیت سریع را فراهم می کند که سرعت تولید را افزایش می دهد و تاخیر در بازرسی را از بین می برد.
انتخاب کیت فکسچر

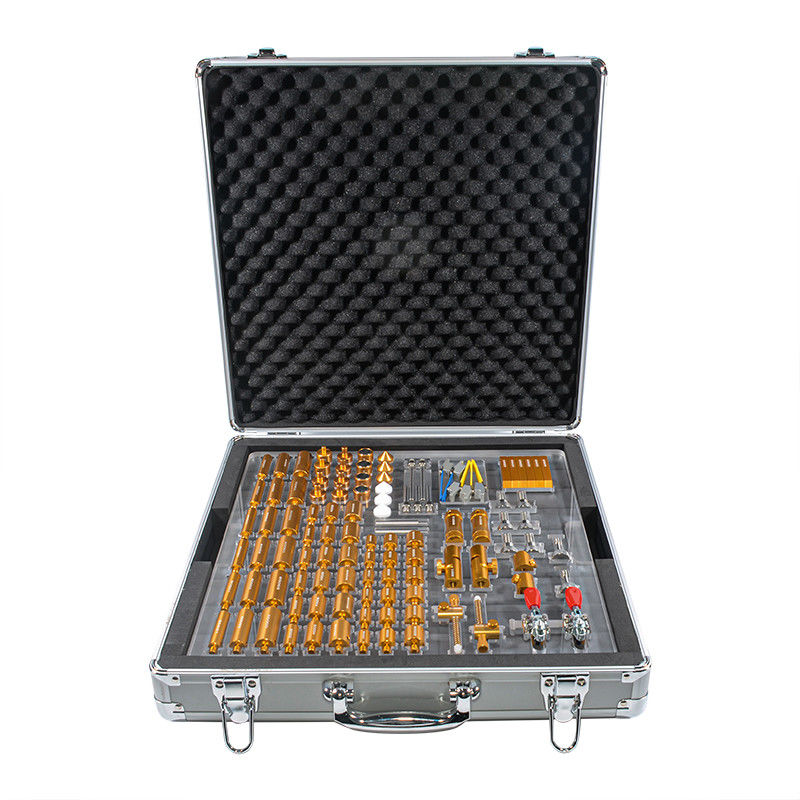

لوازم سری FlexFix به عنوان کیت های شروع که شامل یک پایه و یک مجموعه کامپوننت جامع است، فروخته می شود.کاربران باید اندازه های صفحه پایه را با توجه به ابعاد ماشین CMM و الزامات اندازه گیری خود انتخاب کنند..
اجزای تثبیت
اجزای FlexFix برای نگه داشتن قطعات کار با حداقل نیروی لازم طراحی شده اند، و نیاز به ابزار ویژه را از بین می برند. مجموعه کاملی از اجزای شامل پشتیبانی، کلیمپ،و عناصر فشرده سازی طراحی شده برای جلوگیری از آسیب یا تحریف قطعات اندازه گیری شده.
سیستم قطعات انعطاف پذیر اجازه می دهد تا ترکیب های مختلف تثبیت برای انواع قطعات مختلف ایجاد شود در حالی که مسیرهای آشکار سنجه را برای عملیات اندازه گیری سه بعدی تضمین می کند.

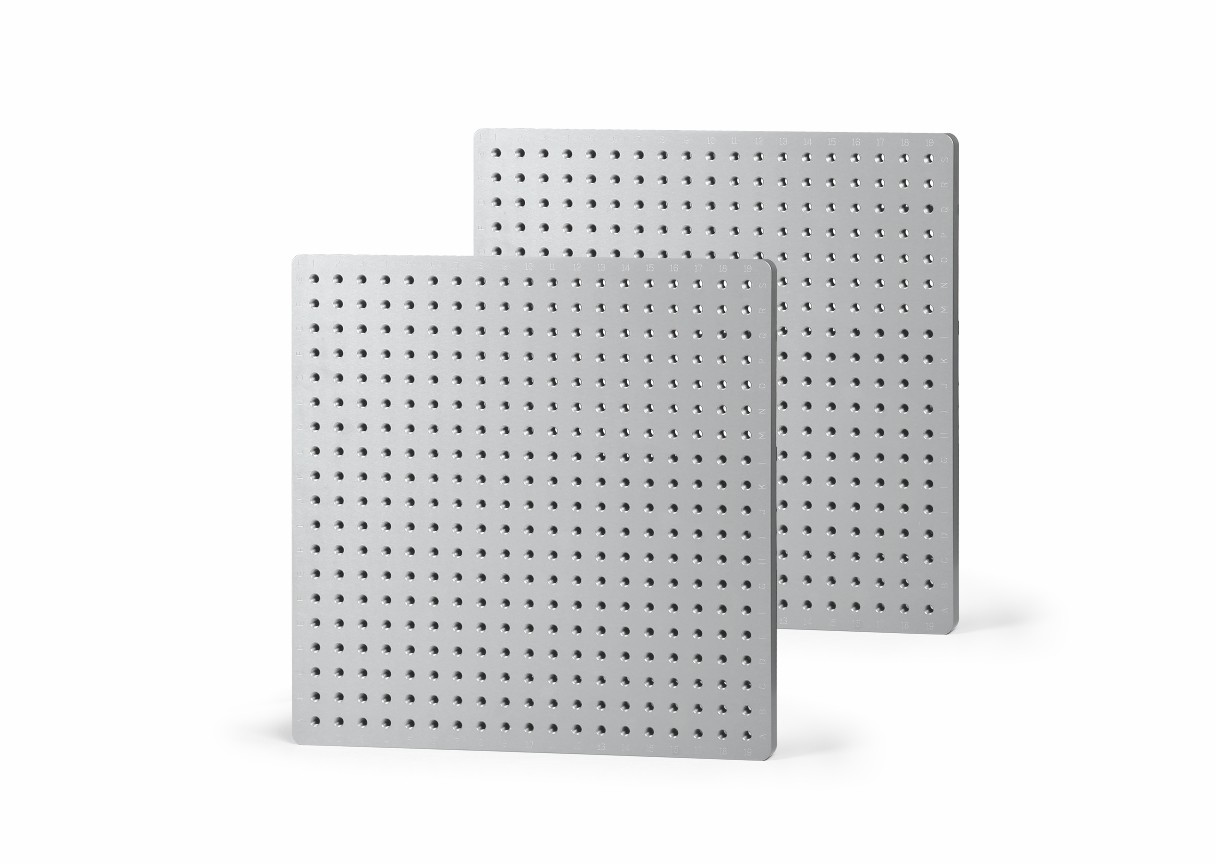

مشخصات صفحه پایه
اندازه های مختلف صفحه پایه برای ابعاد مختلف CMM و الزامات تثبیت قطعات مناسب است. تولید شامل ماشینکاری CNC، آسیاب دقیق، پوشش آنودیزه شده،و علامت گذاری لیزر برای دستیابی به دقت بالا، مسطحيت و امنيت
پلاک های استاندارد دارای الگوهای شبکه های حروف و اعداد با شماره های قطعات قابل مشاهده هستند، که امکان مستند سازی کامل تنظیمات تثبیت را فراهم می کند.این اجازه می دهد تا تولید مجدد سریع و دقیق از تنظیمات یکسان برای بازرسی های بعدی.
اندازه های موجود صفحه پایه
- 400*300 میلی متر با سوراخ های رشته ای M8
- 400*400 میلی متر با سوراخ های رشته ای M8
- 500*500 میلی متر با سوراخ های رشته ای M8
- 600*600 میلی متر با سوراخ های رشته ای M8
- اندازه های سفارشی در صورت درخواست در دسترس است
پارامترهای قطعات
| نام محصول |
مارک |
تعداد سال |
| 12*50 میلی متری | 80001 | 6 |
| 12*30 میلی متری | 80002 | 6 |
| 16*50 میلی متری | 80003 | 6 |
| 16*30 میلی متری | 80004 | 6 |
| 20*50 میلی متری | 80005 | 6 |
| 20*30 میلی متری | 80006 | 6 |
| 12*20 میلی متری | 80007 | 6 |
| 16*20 میلی متری | 80008 | 6 |
| 20*20 میلی متری | 80009 | 6 |
| رطوبت فشار | 800010 | 2 |
| پیچ فشار رطوبت | 800011 | 2 |
| مفصل محور قابل تنظیم | 800012 | 2 |
| ستند جک تنظیم شده | 800013 | 2 |
| مغناطيس | 800014 | 4 |
| "پين استاندوف" | 800015 | 2 |
| آداپتور | 800016 | 6 |
| پیچ بیسبورد | 800017 | 2 |
| پست V | 800018 | 2 |
| پیچ ها | 800019 | 2 |
| اسلاید قابل تنظیم | 800020 | 8 |
| کلیمپ تنش | 800021 | 4 |
| کلاپ رو نگه دار | 800022 | 2 |
| پشتیبانی مرطوب کننده فشار کوتاه | 800023 | 2 |
| حمایت از کلیمپ کشش بلند | 800024 | 2 |
| مخروط | 800025 | 3 |
| مخروط نایلون | 800026 | 3 |
| پیچکنده | 800027 | |
پرسش های مکرر
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: ما یک کارخانه هستیم و در عرض 24 ساعت پاسخ می دهیم.
سوال2: شرکت شما عمدتا چه تولیداتی را انجام می دهد؟
A2: ما در دستگاه های اندازه گیری بینایی، دستگاه های اندازه گیری مختصات و لوازم CMM / VMM تخصص داریم.
س3: چگونه مشخصات مناسب را انتخاب کنیم؟
A3: تیم حرفه ای ما مشخصات مناسب را بر اساس انواع محصولات و نیازهای اندازه گیری شما توصیه می کند.
Q4: آیا شما خدمات سفارشی را قبول می کنید؟
A4: بله، ما هر دو دستگاه استاندارد و راه حل های سفارشی متناسب با نیازهای مشتری را ارائه می دهیم.
Q5: دوره گارانتی شما چیست؟
A5: محصولات ما با یک سال گارانتی عرضه می شوند. ما دوام را در قطعات شکننده افزایش داده ایم تا کیفیت و قابلیت اطمینان محصول را تضمین کنیم.
