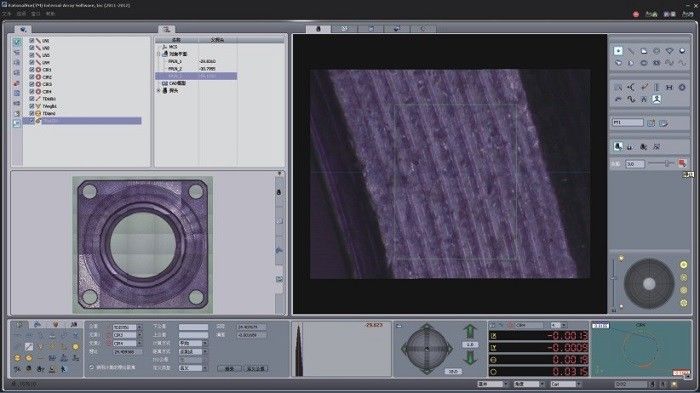

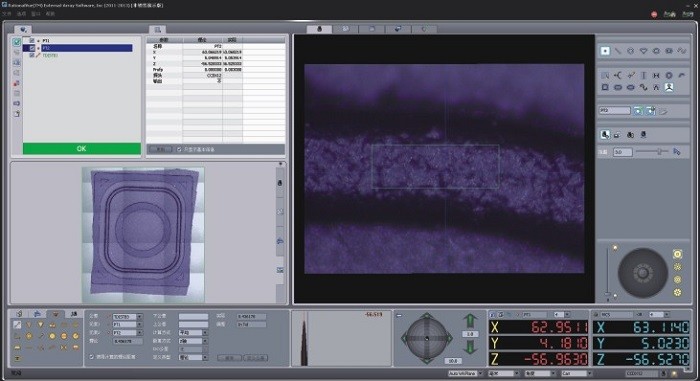

نرم افزار اندازه گیری دید دوبعدی با فیلترهای خاکستری و رنگی برای تشخیص لبه

سری نرم افزار اندازه گیری دید دو بعدی Rational Vue قابلیت های اندازه گیری تصویر دو بعدی جهانی و قدرتمندی را ارائه می دهد. این نرم افزار از اندازه گیری عناصر پایه شامل نقاط، خطوط، زوایا، دایره ها و فواصل پشتیبانی می کند. با کنترل حرکت برجسته برای ماشین های خودکار، توابع پیشرفته تشخیص لبه و برنامه نویسی آسان، RationalVue کارایی اندازه گیری بالایی را برای کاربردهای تولید انبوه تضمین می کند. ایده آل برای تلفن های همراه، محصولات پلاستیکی، الکترونیک و سایر صنایعی که نیاز به تولید انبوه و کنترل کیفیت دارند.

قابلیت های کالیبراسیون پیشرفته شامل کالیبراسیون مقیاس طول و عرض CCD، کالیبراسیون خودکار چرخش/افقی CCD، کالیبراسیون هم محور لنز CCD و کالیبراسیون پیکسل CCD. روش های کالیبراسیون متعدد دقت اندازه گیری را به حداکثر می رسانند. کالیبراسیون اعوجاج لنز دقت را برای لنزهای زاویه باز بزرگ به طور چشمگیری افزایش می دهد.

فیلترهای پیشرفته ناهمواری ها و نواقص محصولات اندازه گیری شده را حذف می کنند و نواحی محدب یا مقعر را از بین می برند تا از اندازه گیری های کامل و دقیق اطمینان حاصل شود.

لبه های تار و ناهموار را به راحتی ثبت می کند و قابلیت های اندازه گیری خودکار واقعی را امکان پذیر می سازد.

رنگ های اندازه گیری خاص را تنظیم کنید و در عین حال تداخل رنگ های دیگر را برای اندازه گیری های دقیق حذف کنید.

اثرات لبه های برجسته سفید را حذف کنید و لبه های اندازه گیری نشده را فیلتر کنید تا اطمینان حاصل شود که لبه های ضعیف تحت تأثیر لبه های واضح تر قرار نمی گیرند.

قابلیت های پردازش لبه پیشرفته برای سناریوهای مختلف اندازه گیری چالش برانگیز.

قابلیت های اندازه گیری جامع شامل نقاط، خطوط، دایره ها، قوس ها، بیضی ها، شیارها، مستطیل ها، اسکن منحنی، محیط و تجزیه و تحلیل ناحیه نقص. شامل مقایسه فرم با منحنی های اسمی CAD.

الگوریتم پیشرفته لبه ضعیف امکان اندازه گیری خطوط لبه ضعیف را بدون تنظیمات خاص فراهم می کند.

الگوریتم فوکوس پیشرفته فوکوس قطعه را در 2-3 ثانیه با دقت فوکوس تکراری 0.003 میلی متر تکمیل می کند. مناسب برای اندازه گیری تلرانس از جمله ارتفاع و صافی.

به طور خودکار لبه های محصول را برای اسکن پروفیل های منحنی ردیابی می کند. با منحنی های اسمی CAD وارد شده مقایسه می کند، خطاهای پروفیل را محاسبه می کند و گزارش های گرافیکی FormError را خروجی می دهد.

ابزارهای اندازه گیری حرفه ای که به طور خاص برای صفحات شبکه طراحی شده اند و امکان اندازه گیری آسان خطوط شبکه را فراهم می کنند. ایده آل برای صنایع انرژی خورشیدی و تلویزیون.

اندازه گیری خط چند لایه با یک دکمه با گزینه های خط قابل انتخاب توسط کاربر برای سناریوهای اندازه گیری پیچیده.

الگوریتم پیشرفته بین المللی زیر پیکسل دقت و تکرارپذیری اندازه گیری را به طور چشمگیری افزایش می دهد.

مسیرهای اندازه گیری را به کوتاه ترین مسیرهای ممکن بهینه می کند، کارایی اندازه گیری را به حداکثر می رساند و هزینه های عملیاتی را کاهش می دهد.
