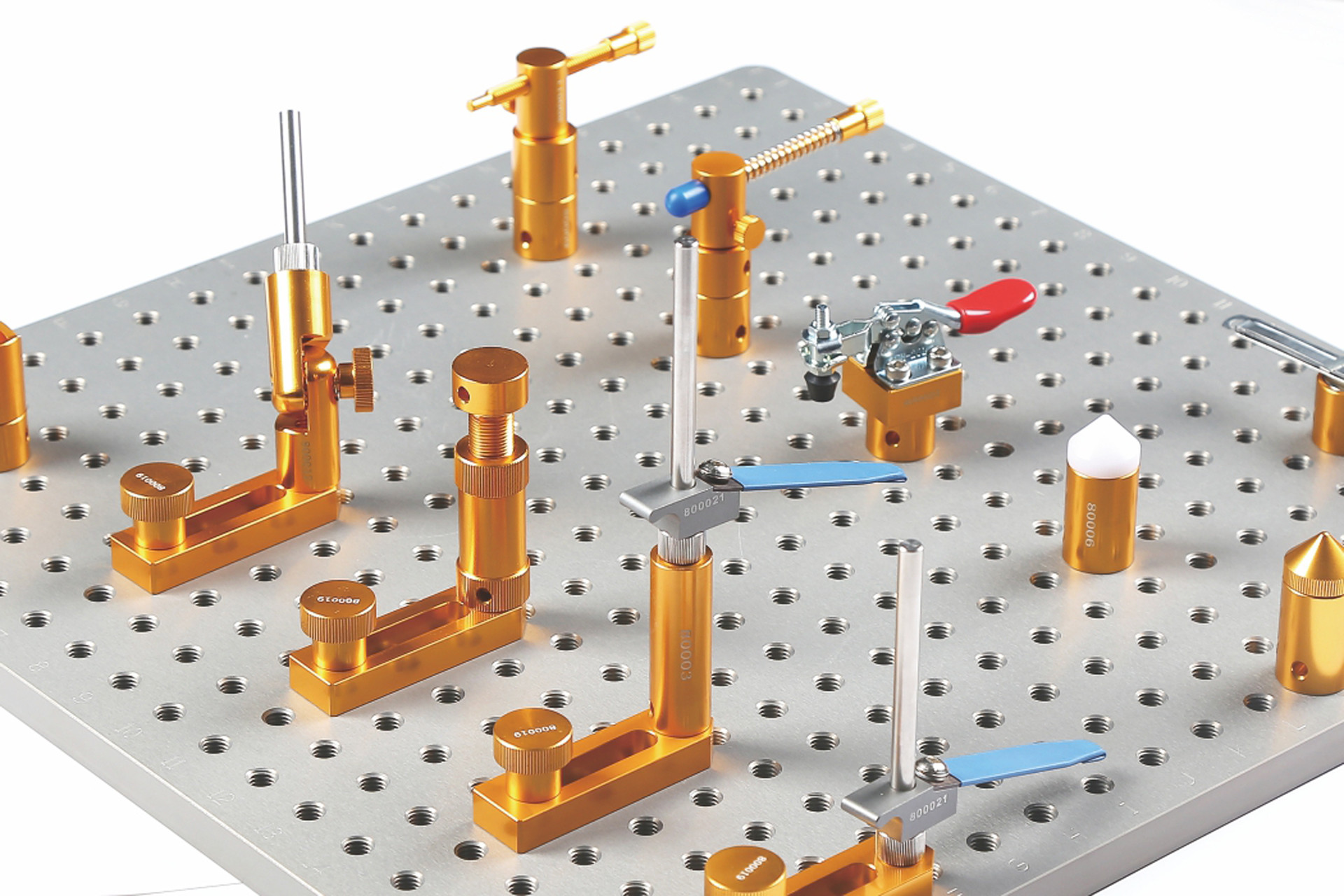

اندازه گیری های بازرسی و مجموعه نگهدارنده ابزار ️ تثبیت صفحه سطح برای تجهیزات CMM / VMM

Inspection Gauges & Tool Holder Set – Surface Plate Fixture for CMM/VMM Equipment

اطلاعات پایه

Place of Origin:	China
نام تجاری:	UNIMETRO
گواهی:	CE,ISO
شماره مدل:	فلکس فیکس

Minimum Order Quantity:	1
قیمت:	Discussible
جزئیات بسته بندی:	مورد
زمان تحویل:	3 روز کار
Payment Terms:	T/T
قابلیت ارائه:	100 در ماه

بهترین قیمت اکنون تماس بگیرید

نام محصول:

وسایل CMM

تابع:

برای تثبیت قطعات کار

حوزه کاربردی:

در بسیاری از انواع ماشین های CMM

مکان یابی سوراخ ها:

بیش از 200 مجموعه

پیچ:

M8،

چمدان پشتی:

گنجانده شده است

برجسته کردن:

cmm fixture components,cmm holding fixtures

cmm holding fixtures

شماره بخش

نام محصول

مقدار

توضیحات عملکردی

80001، 80002، 80007

چوب پشتیبان ترکیبی (Ø12mm)

۶ پی سی/۲۰ میلی متر
۶ پی سی/۳۰ میلی متر
۶ پی سی/۵۰ میلی متر

پشتیبانی و قرار دادن قطعات کار از طریق ترکیبات مختلف ارتفاع؛ پشتیبانی از سایر اجزای ثابت در سطوح مختلف

80003، 80004، 80008

چوب پشتیبان ترکیبی (Ø16mm)

۶ پی سی/۲۰ میلی متر
۶ پی سی/۳۰ میلی متر
۶ پی سی/۵۰ میلی متر

پشتیبانی و قرار دادن قطعات کار از طریق ترکیبات مختلف ارتفاع؛ پشتیبانی از سایر اجزای ثابت در سطوح مختلف

80005، 80006، 80009

میله ی پشتیبانی ترکیبی (Ø20mm)

۶ پی سی/۲۰ میلی متر
۶ پی سی/۳۰ میلی متر
۶ پی سی/۵۰ میلی متر

پشتیبانی و قرار دادن قطعات کار از طریق ترکیبات مختلف ارتفاع؛ پشتیبانی از سایر اجزای ثابت در سطوح مختلف

800010

پلنگر های بهار

2 پی سی در هر مجموعه

ایجاد نیروی فشرده سازی لاستیکی برای کاربردهایی که سایر روش های تثبیت ممکن است منجر به ضربه شود

800012

مفصل جهانی با خنک کننده

2 پی سی در هر مجموعه

مفصل جهانی خفیف با شاخص زاویه ای 15 درجه؛ می تواند در زاویه های چرخش ثابت یا خودسرانه قفل شود

800013

براکت قابل تنظیم بالا

2 پی سی در هر مجموعه

اتصال اجزای دیگر و تنظیم به ارتفاع های مختلف به عنوان مورد نیاز

800014

پشتوانه ی مسطح مغناطیسی

4 پی سی در هر مجموعه

تثبیت قابل اعتماد و تکرار شده قطعات فولادی با استفاده از نیروی مغناطیسی

800015

بلوک پشتیبان سر صاف

2 پی سی در هر مجموعه

ثابت کردن و پشتیبانی از قطعات باریک در حالی که حداکثر فضای نصب

800016

اتصال دهنده مرد

6 پی سی در هر مجموعه

اتصال اجزای تثبیت در حالی که همزمان تثبیت و پشتیبانی قطعات کار

800017

اتصال صفحه پایین

2 پی سی در هر مجموعه

ثابت کردن صفحه پایین تخته به پلاتفرم کار مرمر

800018

ستون پشتیبان شکل V

2 پی سی در هر مجموعه

ستون پشتیبانی نوع V با ویژگی های خود سازگاری برای اندازه گیری قطعات گره

800019

ستون پشتیبان شکل V

6 پی سی در هر مجموعه

جمع آوری فکسچر را به نصب روی زمین متصل کنید

800020

بلوک پشتیبانی متحرک

6 پی سی در هر مجموعه

موقعیت قابل تنظیم بدون گام در صورت عدم امکان استفاده از سوراخ های نصب کف

800021

صفحه فشار متوسط

5 پی سی در هر مجموعه

استفاده از فشار متوسط با طراحی دستگیره ارگونومیک برای عملکرد راحت

800022

چاک کوچولو

2 پی سی در هر مجموعه

چک قابل تنظیم دو طرفه که نیروی فشرده سازی بیشتری را با کار آسان فراهم می کند

800023

میله ی پشتیبانی صفحه ی فشار بلند

2 پی سی در هر مجموعه

میله پشتیبانی گسترده برای کاربردهایی که نیاز به محدوده تنظیم صفحه فشار بزرگ دارند

800024

نوار پشتی پلاک فشار کوتاه

3 پی سی در هر مجموعه

میله ی پشتیبانی فشرده برای کاربردهایی که محدوده تنظیم صفحه ی فشار محدود است

800025

پشتیبانی مخروطی آلومینیوم

3 پی سی در هر مجموعه

برای پیدا کردن سوراخ ها و محورها در موقعیت قطعه کار استفاده می شود

800026

پشتیبان مخروطی نایلون

3 پی سی در هر مجموعه

در حالی که از آسیب های سطحی به محصولات جلوگیری می شود، سوراخ ها و شاخه ها را پیدا کنید

800027

چوب چوبی

2 پی سی در هر مجموعه

فراهم می کند اهرم برای چرخش آسان میله های پشتیبانی و مجموعه های فلزی

800028

قطعات پالت

1 pc/set

سینی قطعات نوآورانه برای فضای کاری سازمان یافته؛ در جعبه بسته بندی در صورت استفاده

800029

108 قطعه چمدان

1 pc/set

جعبه بسته بندی دستگیره ای از آلومینیوم با ظرفیت بزرگ برای سینی نرم افزار و ذخیره صفحه پایین

صفحه پایه

400*300، 400*400، 500*500، 600*600، سفارشی

ارقام عربی حک شده و حروف انگلیسی ثبت مختصات دستگاه را تسهیل می کند و به سرعت وضعیت قبلی دستگاه را بازگرداند
