سیستم بازرسی ابزار دوربین HD 5M برای فرز برش صاف

اطلاعات پایه
Place of Origin: China
نام تجاری: UNIMETRO
گواهی: CE,ISO
شماره مدل: رنجر 600
Minimum Order Quantity: 1
قیمت: Discussible
Packaging Details: Wood case
Delivery Time: 15 work days
Payment Terms: T/T
Supply Ability: 5 per month
اطلاعات تکمیلی
نام محصول: سیستم بازرسی ابزار دوربین HD 5M برای فرز برش صاف X Axis Travel: 80 میلی متر
سفر محور Y: 60 میلی متر Z Axis Travel: 60 میلی متر
حداکثر قطر ابزار: 20 میلی متر حداکثر طول ابزار: 200 میلی متر
فاصله کاری: 90 میلی متر
برجسته:

سیستم بازرسی ابزار دوربین HD

,

دوربین بازرسی ویدیویی قابل حمل

,

سیستم بازرسی ابزار دوربین 5M


توضیحات محصول

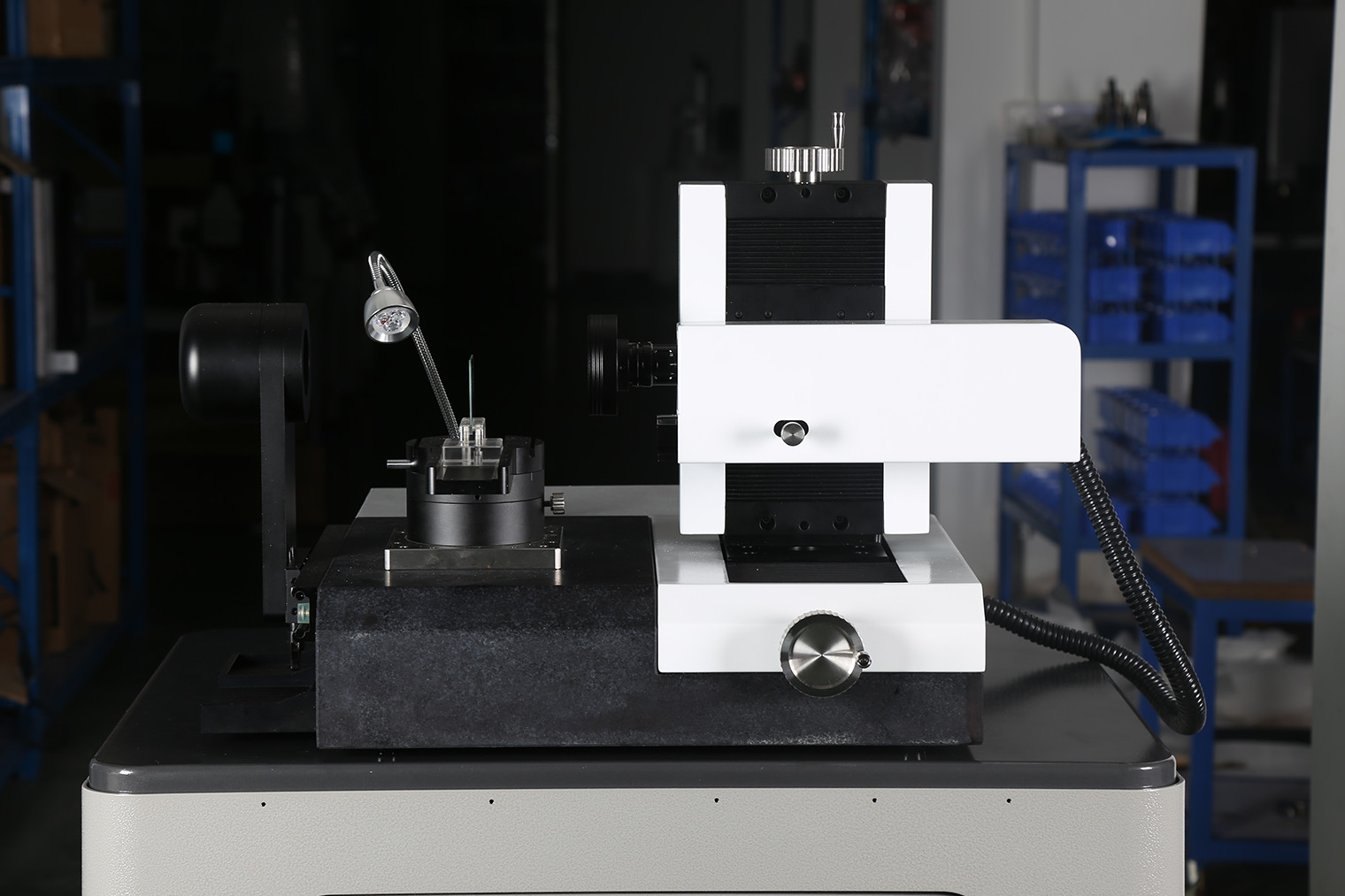

Ranger 600 5M HD Camera Tool Inspect System for Flat End Milling Cutter



سیستم بازرسی ابزار UNIMETRO RANGER600 دستگاه اندازه‌گیری جهانی برای مته‌ها، فرز برش‌ها و شمارنده‌ها و سینک‌ها تحت یک سیستم روشنایی انعطاف‌پذیر است.به لطف طراحی فشرده و پایداری عالی، RANGER600 می تواند در اتاق اندازه گیری، دریافت بازرسی یا مستقیماً در تولید استفاده شود.


مولفه های



نام محصول

ماشین بازرسی ابزار چند منظوره برای ابزارهای برش اشکال مختلف


مدل

رنجر 600


سفر محور X

80 میلی متر


سفر محور Y

60 میلی متر


محدوده اندازه گیری محور Z

60 میلی متر


حداکثر قطر ابزار

20 میلی متر (اختیاری 30 میلی متر)


حداکثر طول ابزار

200 میلی متر (اختیاری 350 میلی متر)


فاصله کاری

90 میلی متر



لنز

لنز زوم فرورفته 0.7X-4.5X

دوربین

دوربین 5 مگاپیکسلی HD

وضوح مقیاس خطی

0.1 میلی متر

بزرگنمایی

12.6X-79.2X/25.2X-158.4X (اختیاری)

میدان دید

27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (اختیاری)

دقت

X ~ Y، (2.5 + L / 100)μm، L طول اندازه گیری شده است

کامپیوتر

سیستم عامل ویندوز 10 با نمایشگر LCD 24 اینچی

سیستم روشنایی

8 بخش چراغ حلقه LED، نور کانتور و چراغ کمکی انعطاف پذیر، همه نرم افزار کنترل و قابل برنامه ریزی.

فرمت ورودی

فایل های DXF

فرمت خروجی

EXCEL، DXF




امکانات


1. طراحی پیشرفته
﹥ طراحی ارگونومیک و ساخت جامد.
﹥ گرفتن تصویر HD و ترکیب نمایش، همچنین سطح بزرگنمایی میکروسکوپ اختیاری است.
﹥ بلوک V پایدار و دقیق برای نگهداری و تراز کردن آسان ابزار.
﹥زوایای اندازه گیری ثابت مکانیکی 0 درجه و 90 درجه در مرحله چرخشی موجود است.
﹥ رمزگذار با دقت بالا در میز چرخشی تعبیه شده است، موقعیت زاویه دقیق را برای کاربران ارائه می دهد.
﹥چراغ LED قابل برنامه ریزی چند بخش برای روشنایی سطح، همچنین شامل نورپردازی کانتور و نور کمکی زاویه آزاد برای ویژگی های استاندارد.
نرم افزار اندازه گیری SMARTOOL عملکرد اندازه گیری خاصی را برای ابزارهای برش ارائه می دهد.
﹥تشخیص خودکار لبه، اندازه گیری سریع زاویه با شبکه، توابع مقایسه عناصر CAD در دسترس هستند.

2. اندازه گیری زاویه های چندگانه
میز چرخشی RANGER600 برای مکان‌یابی سریع‌تر و دقیق‌تر زاویه ابزار در طول فرآیند اندازه‌گیری، 2 زاویه ثابت مکانیکی، 0 درجه و 90 درجه را ارائه می‌دهد.در موقعیت صفر درجه، کاربران می‌توانند انتهای ابزار، انتهای ابزار - محور مرکزی، انتهای ابزار - زاویه جلو و غیره را اندازه‌گیری کنند و موقعیت 90 درجه برای زاویه هلیکس، زاویه جلو محوری، زاویه اول عقب، زاویه دوم عقب و کج شدن در دسترس است. زاویه لبه و غیره
