مقیاس خطی نوری مغناطیسی غیر تماسی / محدوده 32 متر برای اندازه گیری با سرعت بالا

Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
اطلاعات پایه
Place of Origin: China
نام تجاری: Bomatec
Model Number: UMLRB
Minimum Order Quantity: 1
قیمت: Discussible
Packaging Details: Paper box
Delivery Time: 5 work days
Payment Terms: T/T
Supply Ability: 100 per month
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
ولتاژ اتصال: 10-30 VDC / 5VDC فعلی: 10-30 VDC: حداکثر 150 میلی آمپر، 5 ولت دی سی: 200 میلی آمپر
سطح سیگنال: 10-30VHTL/5V TTL قطعنامه: 0.001mm/0.005mm/0.01mm
حداکثر سرعت دویدن: 2m/s سیگنال خروجی: A، A'، B، B'، Z، Z'
برجسته کردن:

linear digital scale,optical linear encoder

,

optical linear encoder

توضیحات محصول

مقیاس خطی نوری مشبک مغناطیسی بدون تماس
محدوده 32 متر برای اندازه گیری با سرعت بالا
مرور کلی محصول

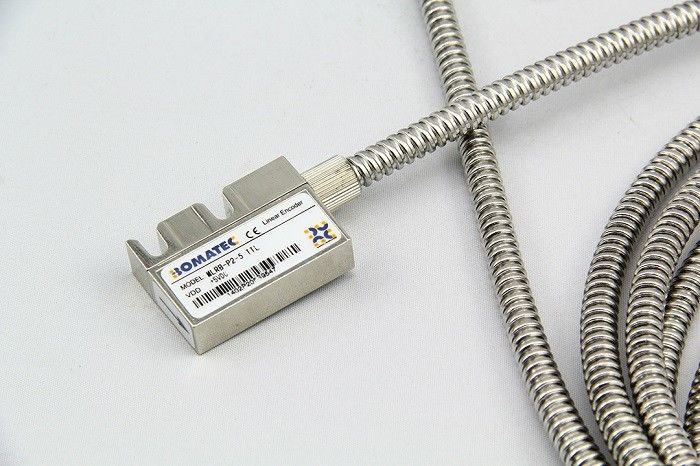

سری UMLRB یک سیستم اندازه گیری طول مشبک مغناطیسی با طراحی یکپارچه است که در آن سنسور و الکترونیک خواندن مقدار در یک پوسته واحد تعبیه شده اند. مقیاس مغناطیسی به سطوح صاف می چسبد و سر خواننده سنسور در حین نصب، شکاف دقیقی به اندازه 0.1-2.0 میلی متر از مقیاس مغناطیسی حفظ می کند.
مقیاس خطی نوری مغناطیسی غیر تماسی / محدوده 32 متر برای اندازه گیری با سرعت بالا 0
ویژگی های کلیدی
  • فناوری اندازه گیری بدون تماس
  • تلرانس شکاف بزرگ بین سر خواننده و مقیاس مغناطیسی (0.1-2.0 میلی متر)
  • طول اندازه گیری گسترده تا 32 متر
  • رزولوشن بالا تا 0.001 میلی متر
  • تکرارپذیری عالی ±0.001 میلی متر
  • قابلیت مقاومت برتر در برابر لکه
  • خروجی سیگنال جامع: A, A', B, B', Z, Z'
مقیاس خطی نوری مغناطیسی غیر تماسی / محدوده 32 متر برای اندازه گیری با سرعت بالا 1
پارامترهای فنی
پارامتر مشخصات
ولتاژ اتصال 10-30 ولت DC / 5 ولت DC
جریان 10-30 ولت DC: حداکثر 150 میلی آمپر، 5 ولت DC: 200 میلی آمپر
سطح سیگنال 10-30 ولت HTL / 5 ولت TTL
رزولوشن 0.001 میلی متر / 0.005 میلی متر / 0.01 میلی متر
تکرارپذیری ±0.001 میلی متر
حداکثر سرعت دویدن 2 متر بر ثانیه
سیگنال خروجی A, A', B, B', Z, Z'
طول اندازه گیری 32 متر (اندازه های سفارشی موجود است)
فاصله سنسور/مقیاس حداکثر 2.0 میلی متر
دقت در دمای 20 درجه سانتی گراد (μm) ±(20+20×L)، L=طول اندازه گیری بر حسب متر
دمای عملیاتی -10 تا 70 درجه سانتی گراد
دمای ذخیره سازی -25 تا 85 درجه سانتی گراد
رطوبت حداکثر 80% (غیر متراکم)
سطح حفاظت IP67
مشخصات مکانیکی
جزء مشخصات
پوسته سنسور 41 × 11 × 29 میلی متر
حداکثر طول 30.0 متر
وزن 58 گرم
کابل سیگنال 2 × 0.75 میلی متر²، و 6 × 0.14 میلی متر²

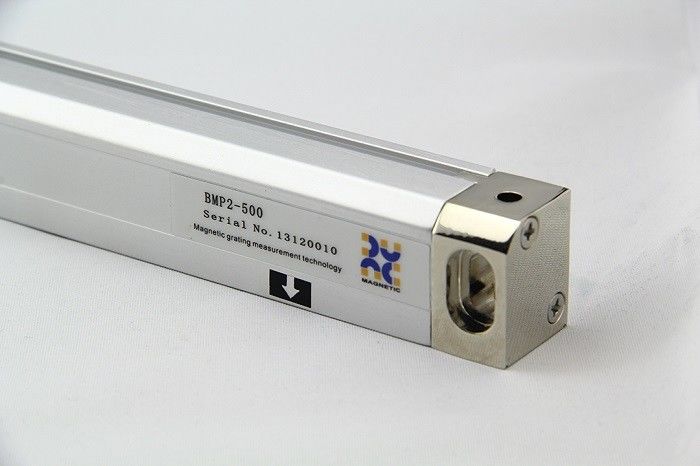

مقیاس مغناطیسی (MP2-xxx-xx) شعاع خمش: حداقل 60 میلی متر
شاخص انبساط α = 16×10⁻⁶K⁻¹
انبساط طول ΔL = L × α × ΔT
ابعاد 10 میلی متر × 1.8 میلی متر
حداقل شعاع انحنا 150 میلی متر
اطلاعات شرکت
مقیاس خطی نوری مغناطیسی غیر تماسی / محدوده 32 متر برای اندازه گیری با سرعت بالا 2 مقیاس خطی نوری مغناطیسی غیر تماسی / محدوده 32 متر برای اندازه گیری با سرعت بالا 3 مقیاس خطی نوری مغناطیسی غیر تماسی / محدوده 32 متر برای اندازه گیری با سرعت بالا 4 مقیاس خطی نوری مغناطیسی غیر تماسی / محدوده 32 متر برای اندازه گیری با سرعت بالا 5
مشتریان و نمایندگان ما
مقیاس خطی نوری مغناطیسی غیر تماسی / محدوده 32 متر برای اندازه گیری با سرعت بالا 6 مقیاس خطی نوری مغناطیسی غیر تماسی / محدوده 32 متر برای اندازه گیری با سرعت بالا 7
سوالات متداول
سوال 1: آیا شما کارخانه هستید یا شرکت بازرگانی؟
پاسخ 1: ما یک کارخانه هستیم و ظرف 24 ساعت پاسخ می دهیم.
سوال 2: شرکت شما عمدتاً چه محصولاتی تولید می کند؟
پاسخ 2: ما در دستگاه های اندازه گیری دیداری، دستگاه های اندازه گیری مختصات، اتصالات CMM و VMM و تجهیزات مرتبط تخصص داریم.
سوال 3: چگونه مشخصات مناسب را انتخاب کنیم؟
پاسخ 3: تیم حرفه ای ما ابزارهای اندازه گیری مناسب را بر اساس تنوع و اندازه محصولات شما توصیه خواهد کرد.
سوال 4: آیا خدمات سفارشی را می پذیرید؟
پاسخ 4: بله، ما هم ماشین های استاندارد و هم راه حل های سفارشی متناسب با نیازهای خاص مشتریان ارائه می دهیم.
سوال 5: دوره گارانتی شما چقدر است؟
پاسخ 5: محصولات ما دارای 1 سال گارانتی هستند. ما کیفیت پایدار محصول را حفظ می کنیم و دوام قطعات حیاتی را افزایش داده ایم.
