دستگاه اندازه گیری نوری دستی برای اندازه گیری 2D

دستگاه اندازه گیری نوری دستی برای اندازه گیری 2D

دستگاه اندازه گیری نوری دستی برای اندازه گیری 2D
video
دستگاه اندازه گیری نوری دستی برای اندازه گیری 2D
جزئیات محصول:
محل منبع: چین
نام تجاری: UNIMETRO
گواهی: CE,ISO
شماره مدل: پایه ای
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 5 ~ 15days
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 40
مخاطب
توضیحات محصول جزئیات
بعد، ابعاد، اندازه: 600 * 740 * 980mm محدوده اندازه گیری: 300 * 200 * 200 میلی متر
اندازه گیری دقت: 2.5 + L / 100um تکرارپذیری: 2.5um
وزن: 190KG وضوح مقیاس خطی: 0.5um (0.1um برای گزینه)
برجسته:

دستگاه اندازه گیری نوری دستی

,

دستگاه اندازه گیری نوری با وضوح 0.5um

دستگاه اندازه گیری فیلم ابزار دستی نوری برای اندازه گیری 2 بعدی



توصیف

دستگاه اندازه گیری بینایی ابزاری است که برای اندازه گیری دقیق ابعاد فیزیکی ، دقت تا سطح میکرون استفاده می شود. این یک ابزار اندازه گیری نوری با استفاده از دوربین برای ضبط تصویر قطعه کار ، تجزیه و تحلیل پیکسل تصویر و محاسبه ابعاد 2D با نرم افزار اندازه گیری است .


machine دستگاه اندازه گیری بینایی سری BASIC توسط UNIMETRO طراحی و توسعه یافته است ، که یک مدل محبوب مناسب برای اکثر برنامه های دقیق اندازه گیری بعد 2D و کاربران نهایی از صنایع مختلف است ، مانند قالب ، الکترونیک ، نیمه هادی ، تزریق پلاستیک ، محصولات 3C ، پزشکی مراقبت ، هواپیمایی ... و غیره. این یک ابزار مهم است که در فرآیند کنترل کیفیت محصولات شما استفاده می شود ، اطمینان از دقت ابعاد محصولات شما ، محصولات شما را رقابتی تر می کند.
◉ سری BASIC VMM متداول ترین مدل در بیشتر کارخانه های تولید قطعات دقیق است.این برای نمونه های کم حجم اندازه گیری مناسب است.کنترل دستی 3 محوره ، با استفاده از نرم افزار کاربرپسند ، به اپراتور این امکان را می دهد تا با استفاده از دستگاه در زمان بسیار کوتاه مدیریت کند.


◉ استفاده از گرانیت با دقت و ثبات بالا به عنوان پایه ماشین و ستون ، با سنسور خطی 3 محوره 0.0005mm با وضوح بالا
---- از عملکرد و دقت هر دستگاه اطمینان حاصل کنید.
◉ استفاده از روش راهنمای خطی HIWIN و ریل راهنمای خطی با دقت بالا ، با مرحله کار آلومینیوم و پردازش سطح آنودایز سخت.
---- عملکرد دینامیکی بالا و استفاده از چرخه عمر طولانی دستگاه را تضمین می کند.
◉ استفاده از یک جعبه کنترل هسته یکپارچه که توسط UNIMETRO ساخته شده است ، برای مقیاسهای خطی ، کنترل نور و انتقال سیگنال پروب لمسی.
---- اطمینان از سیم کشی و نگهداری آسان.پایداری دستگاه را بسیار بالا ببرید.
light نور LED با کانتور قابل برنامه ریزی با مسیر نور موازی ، از تغییر شکل تصویر جلوگیری می کند.
---- دقت اندازه گیری را تضمین می کند.
◉ با 8 بخش کنترل نرم افزار چراغ حلقه LED ، زاویه و روشنایی چندگانه را ارائه دهید.
---- مناسب برای قطعات شکل و مواد جداشونده.
parameters پارامترهای روشنایی را می توان در برنامه اندازه گیری قسمت ضبط کرد ، کاربران نیازی به تنظیم در طول فرآیند اندازه گیری ندارند.
---- دوستانه و معمولی استفاده کنید.



منطقه کاربرد

صنعت قالب

خودرو سازی

صنعت پزشکی

ساخت مکانیکی

صنعت دیجیتال 3C

تولید PCB

و غیره.

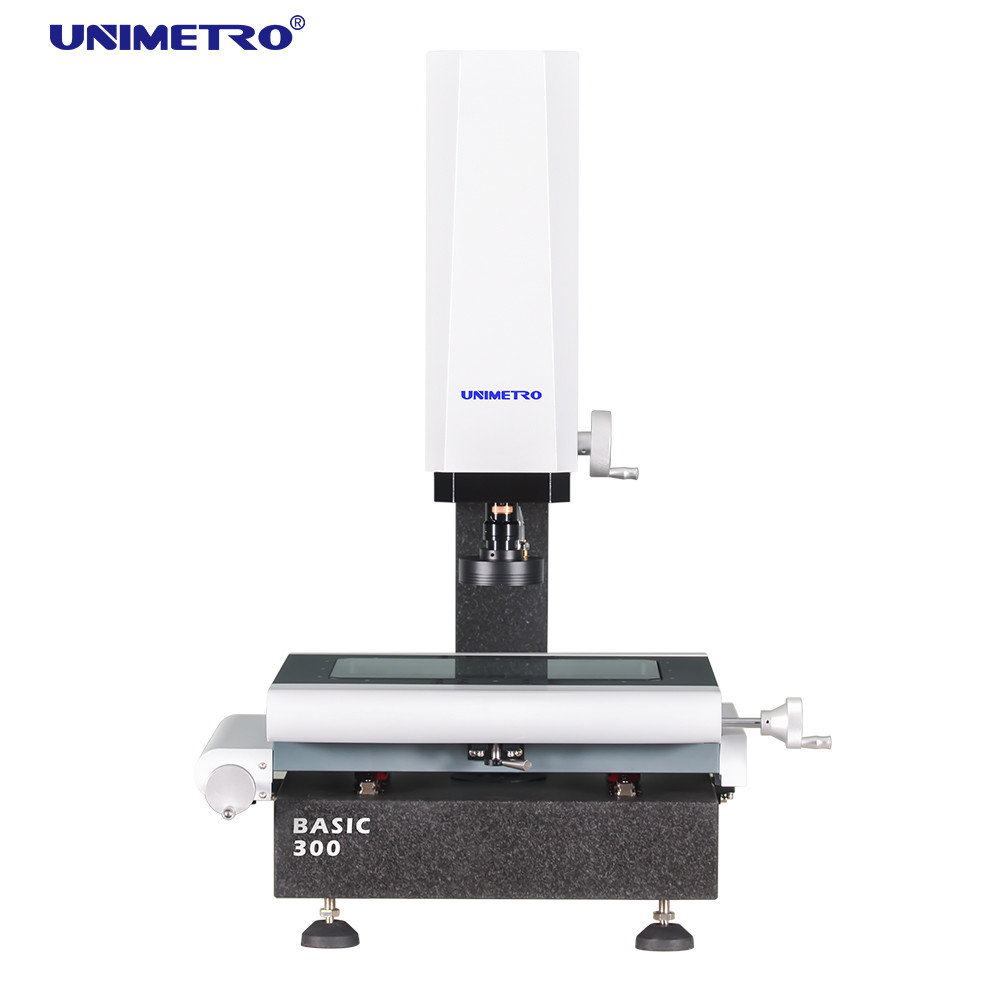

دستگاه اندازه گیری نوری دستی برای اندازه گیری 2D 0   دستگاه اندازه گیری نوری دستی برای اندازه گیری 2D 1   دستگاه اندازه گیری نوری دستی برای اندازه گیری 2D 2



پیکربندی سخت افزار

guide روش راهنمای خطی HIWIN

stage مرحله کار آلومینیوم و آنزیم سخت

. جعبه کنترل هسته یکپارچه

مقیاس های خطی ◆ 3 محور 0.5um

light گروه عملکرد موازی LED چند منظوره

◆ دوربین CCD با وضوح بالا درجه صنعتی

lens 0.7-4.5X لنز بزرگنمایی دستی دندانه دار با تکرارپذیری بالا

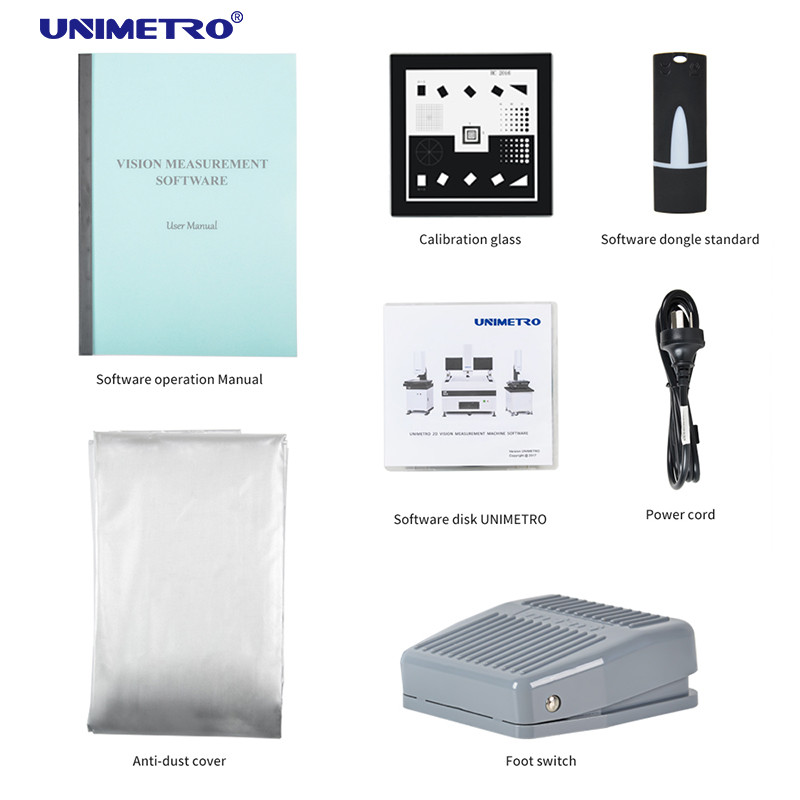

پشتیبانی از چندین لوازم جانبی خارجی

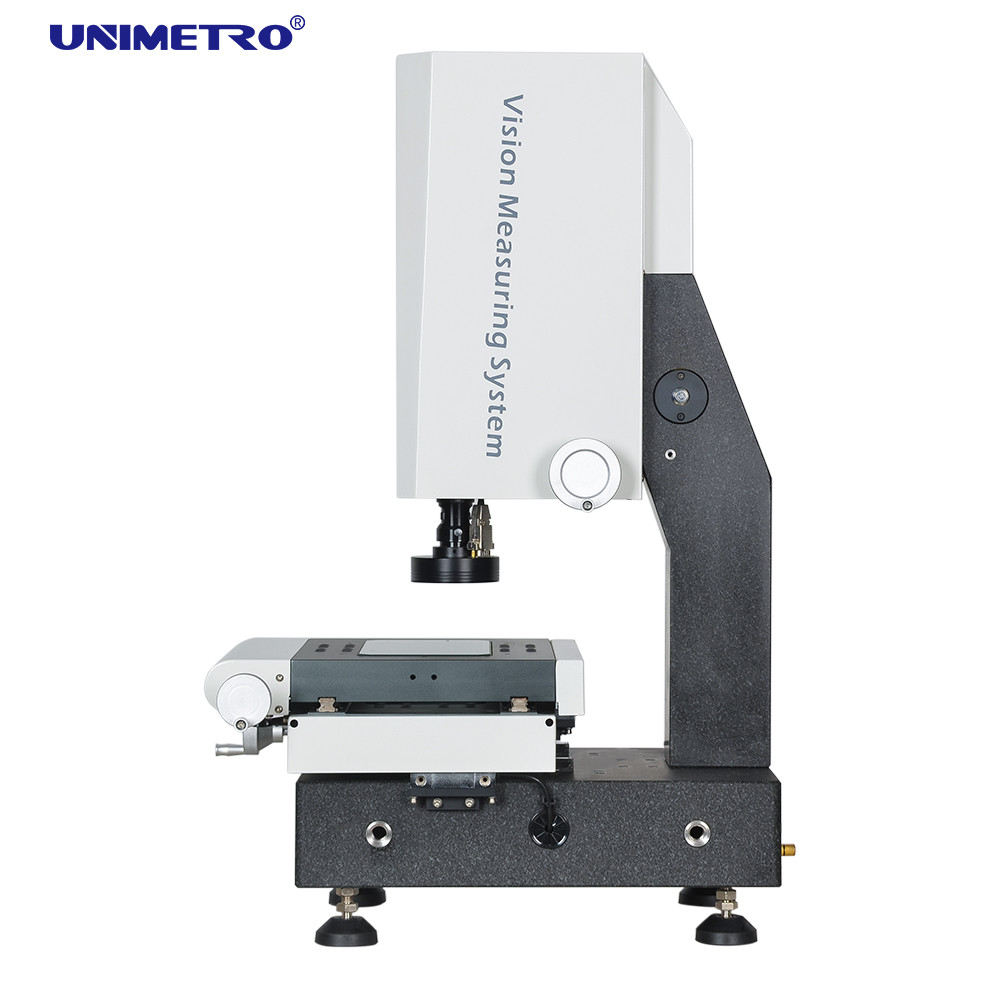

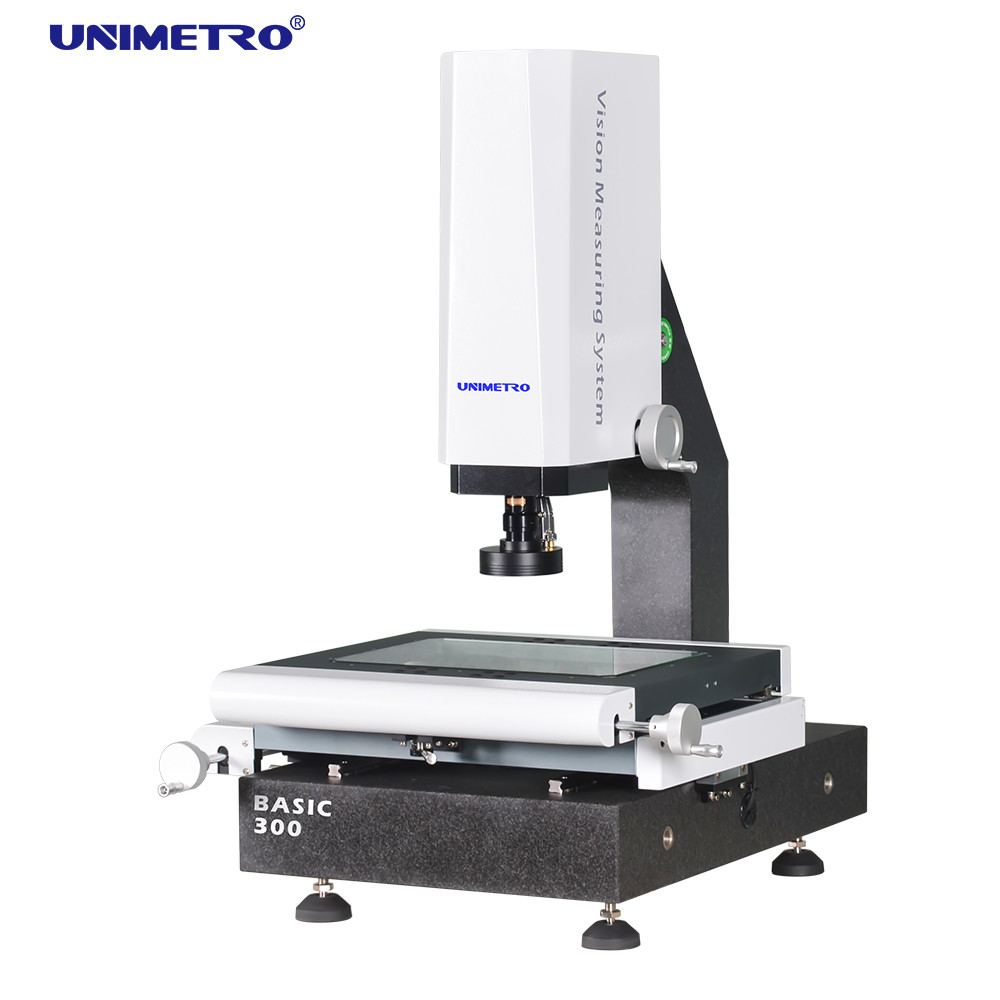

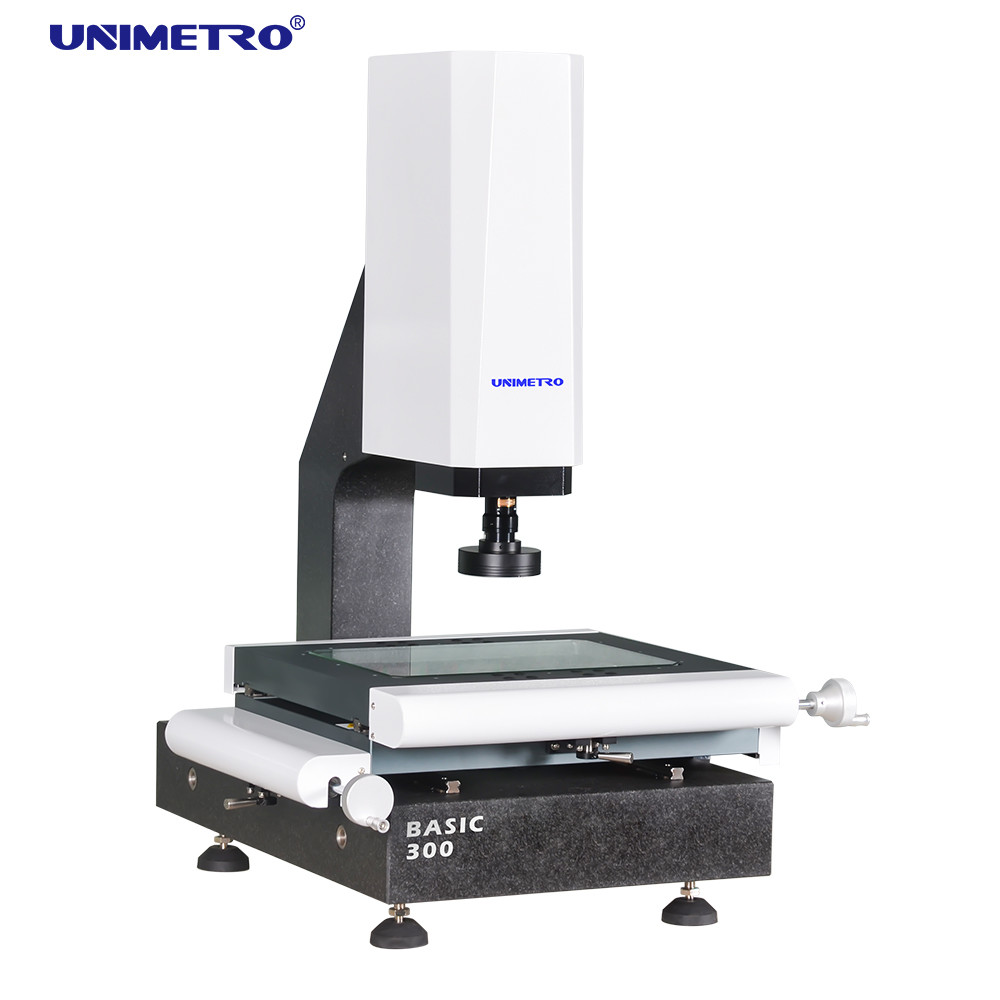

دستگاه اندازه گیری نوری دستی برای اندازه گیری 2D 3 دستگاه اندازه گیری نوری دستی برای اندازه گیری 2D 4 دستگاه اندازه گیری نوری دستی برای اندازه گیری 2D 5



پارامتر


BASIC200
BASIC300
BASIC400
BASIC500
ابعاد (میلی متر) (L × W × H)
550 * 540 * 930
600 * 740 * 980
700 * 840 * 980
800 * 940 * 980
محدوده اندازه گیری (میلی متر) (X × Y × Z)
200 * 100 * 150
300 * 200 * 200
400 * 300 * 200
500 * 400 * 200
اندازه گیری دقت (μm)
2.5 + L / 100
3.0 + L / 100
تکرارپذیری (μm)
2.5
3.0
وزن (کیلوگرم)
140
190
240
290
تصویر و اندازه گیری
دوربین
دوربین CCD با وضوح بالا درجه صنعتی
لنز
0.7 ~ 4.5X لنز بزرگنمایی دستی دندانه دار با تکرارپذیری بالا
بزرگنمایی
18 ~ 195 X
میدان دید
8.1 میلی متر ~ 1.3 میلی متر
فاصله کار
80 میلی متر
وضوح مقیاس خطی
0.5μm (0.1μm اختیاری)
سیستم رانندگی
کنترل دستی X / Y / Z
روشنایی
چراغ قابل برنامه ریزی 8 بخش / چراغ سطح حلقه یک بخش ، چراغ کانتور LED موازی





بررسی اجمالی نرم افزار



نرم افزار UNIMETRO INSPECT3D با رابط کاربر پسند ، آسان برای یادگیری ، عملکرد قدرتمند ، اجازه می دهد تا به کاربران برای رسیدن به
اندازه گیری سریع و دقیق.این نرم افزار با ارائه رابط کاربری کامل انگلیسی زبان ، امکان توسعه زبان جدید را نیز فراهم می کند.


file پرونده CAD را وارد کنید و اندازه بگیرید

◉ آرایه و اندازه گیری ماکرو قطعات
focus فوکوس خودکار و اندازه گیری ارتفاع
function عملکرد پیمایش به مکان یابی سریع کمک می کند
measuring عملکرد اندازه گیری هندسی قدرتمند
reports گزارش های داده های متعدد و عملکرد خروجی داده های گرافیکی


user برنامه کاربر انعطاف پذیر

ایجاد عناصر مرجع
function عملکرد تشخیص لبه قدرتمند
پشتیبانی از چندین لوازم جانبی خارجی
calculation محاسبه خودکار تحمل هندسی عناصر
◉ اندازه گیری سریع و راحت تولید پیچیده

دستگاه اندازه گیری نوری دستی برای اندازه گیری 2D 6

س: آیا شما یک کارخانه یا شرکت بازرگانی هستید؟

پاسخ: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم.


س: شرکت شما عمدتا در چیست؟
A: ما عمدتا دستگاه اندازه گیری چشم انداز ، دستگاه اندازه گیری مختصات ، لوازم جانبی CMM و VMM تولید می کنیم.

س: چگونه مشخصات مناسب را انتخاب کنیم؟
پاسخ: تا زمانی که شما به ما بگویید تنوع و اندازه محصول قابل اندازه گیری است ، تیم حرفه ای ما به شما توصیه می کند اندازه گیری کنید
ابزاری از مشخصات مناسب.

س: آیا خدمات سفارشی را قبول می کنید؟
پاسخ: حتماً!ما می توانیم نه تنها ماشین آلات معمولی ، بلکه ماشین آلات سفارشی بر اساس نیاز مشتری را نیز ارائه دهیم.

س: مدت ضمانت شما چیست؟
A: دوره گارانتی محصول ما 2 سال است.کیفیت محصول ما بسیار پایدار است و در برخی از قطعات شکستنی بسیار پیشرفت کرده ایم.می توانید از کیفیت محصول ما اطمینان داشته باشید.
