بعد، ابعاد، اندازه: | 600*740*980 میلی متر | محدوده اندازه گیری: | 300*200*200 |
---|---|---|---|
دقت اندازه گیری: | 2.5 + L/100 | وزن: | 190 کیلوگرم |
تکرارپذیری: | 2.5 میکرومتر | ||
برجسته: | دستگاه اندازه گیری بینایی واکنش سریع,دستگاه اندازه گیری بینایی Z Axis,کنترل موتوری دستگاه اندازه گیری بینایی |
پیکربندی Hardeare
تنظیمات دستگاه های اندازه گیری بینایی ما به شرح زیر است: ● مقیاس خطی با وضوح 0.5um 3 محور ● عملکرد فوکوس خودکار با کارایی بالا ● سازگار با پروب لمسی Renishaw ● مرحله کار آلومینیوم و آندایزینگ سخت ● 3 حلقه 8 بخش LED رینگ نور نرم افزار کنترل و قابل برنامه ریزی ● مسیر نور موازی LED نور کانتور نرم افزار کنترل و قابل برنامه ریزی ● دوربین دیجیتال 1.2M پیکسل HD ● جعبه کنترل هسته یکپارچه ● کنترل موتوری محور Z ● راهنما خطی HIWIN ● مولد پالس دستی برای کنترل حرکت محور Z ● دارای نشانگرهای لیزری برای موقعیت یابی و فوکوس کمکی ● لنز زوم دستی 0.7-4.5X با سنسور بازخورد سیگنال بزرگنمایی |
ویژگی های محصول
ماشین های اندازه گیری بینایی ما می توانند کاوشگر را برای تحقق عملکرد سه بعدی اضافه کنند ● کالیبراسیون آسان ● لمس چندین زاویه ● تنظیم سریع مختصات سیستم ● سازگار با خط کامل استایل های Renishaw ● پشتیبانی از ماژول CAD (اختیاری) ● خروجی طراحی سه بعدی ● کاوشگر ستاره سازگار است ● اندازه گیری ابعاد سه بعدی ● تصویر و پروب لمسی اندازه گیری را با هم ترکیب می کنند ● قفسه پروب پشتیبانی میشود (اختیاری) |
مولفه های
پارامتر دستگاه های اندازه گیری بینایی ما به شرح نمودار زیر است:

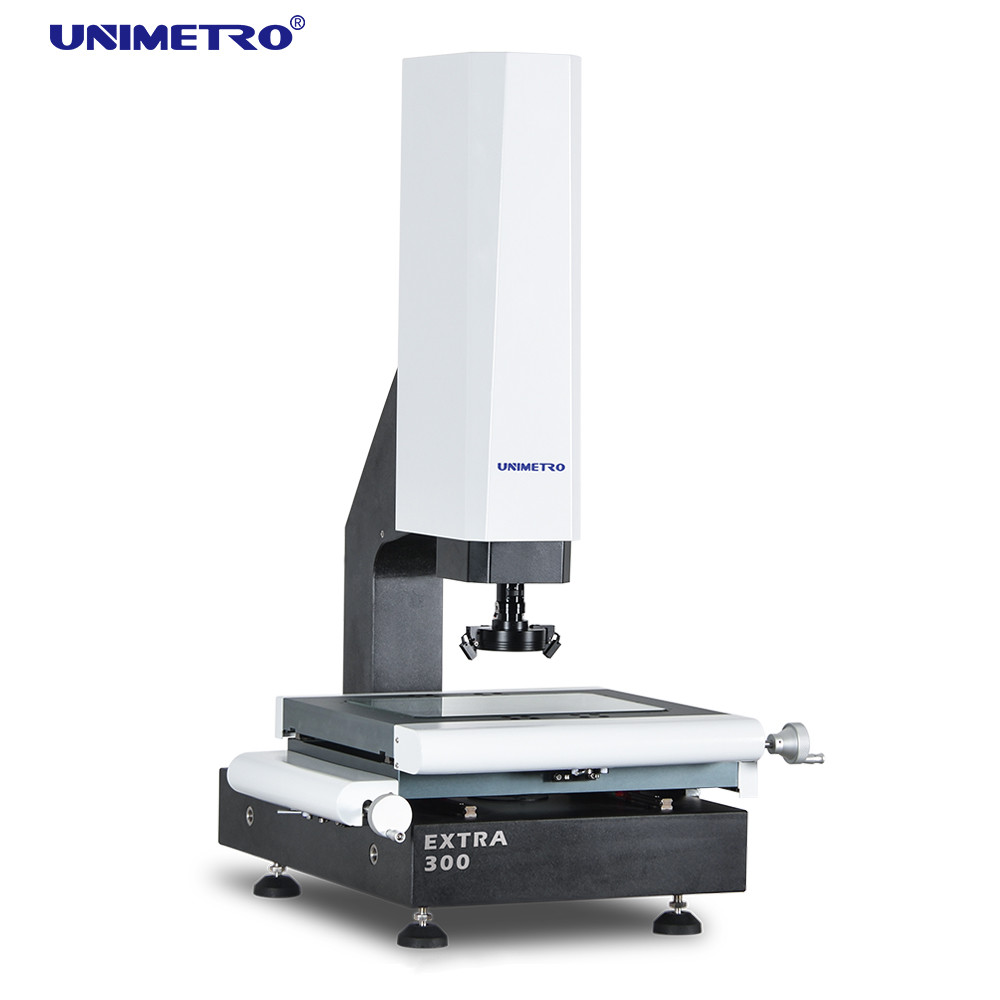

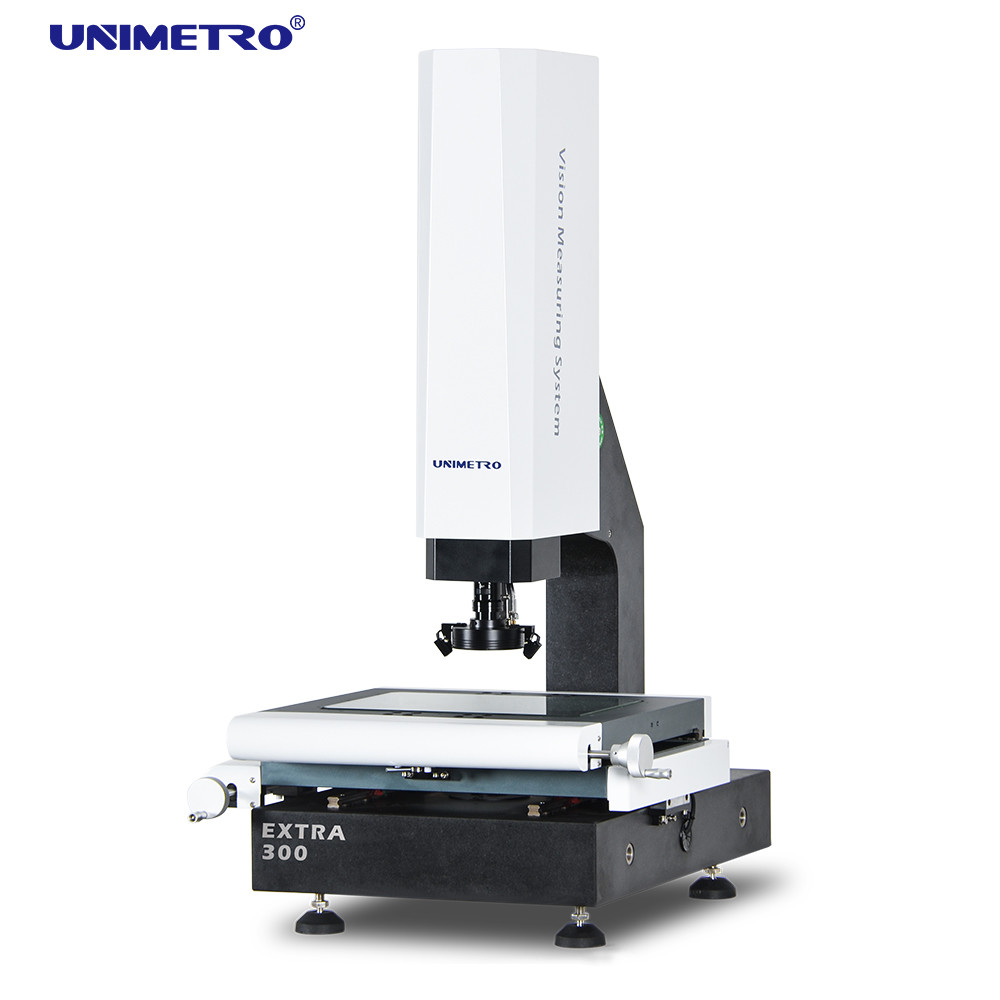

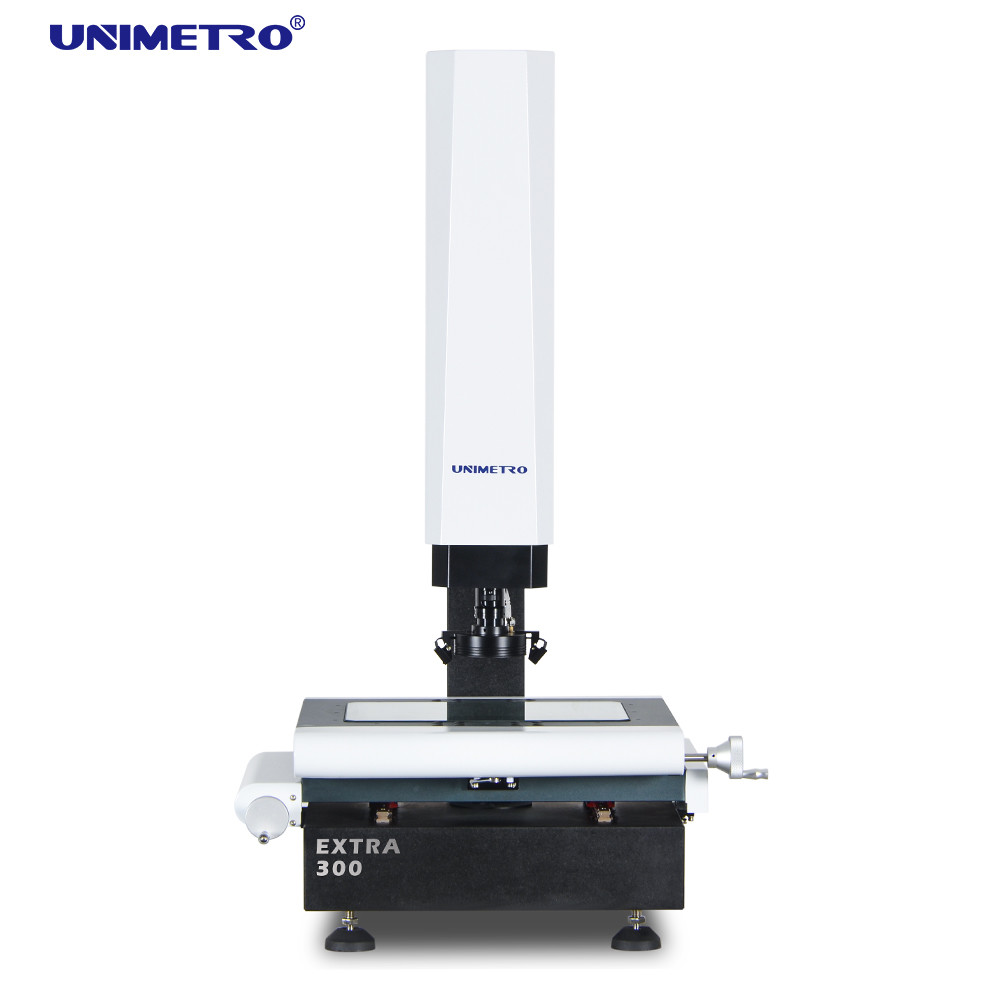

مدل | EXTRA 200 | EXTRA 300 | EXTRA 400 | EXTRA 500 | |
ابعاد (mm) (L*W*H) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
محدوده اندازه گیری (mm) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
دقت اندازه گیری (μm) | 2.5 + L/100 | 2.5 + L/100 | 2.5 + L/100 | 3+L/100 | |
تکرارپذیری (μm) | 2.5 | 2.5 | 2.5 | 3 | |
وزن (کیلوگرم) | 140 کیلوگرم | 190 کیلوگرم | 240 کیلوگرم | 290 کیلوگرم | |
تصویر و اندازه گیری | CCD | 200 میلی متر (با توجه به نیاز مشتریان قابل افزایش است) | |||
لنز | لنز زوم دستی فرورفته 0.7-4.5X/عدسی زوم خودکار 1-10X | ||||
بزرگنمایی | 18-195X (فقط برای مرجع. با دوربین و لنز متفاوت، بزرگنمایی متفاوت خواهد بود.) | ||||
میدان دید | 8.1 ~ 1.3 میلی متر | ||||
فاصله کاری | 108 میلی متر | ||||
وضوح مقیاس خطی | 0.5 میکرومتر (0.1μm برای گزینه) | ||||
سیستم رانندگی | کنترل دستی محور X، Y، کنترل CNC حلقه بسته محور Z و عملکرد AUTU FOCUS موجود است | ||||

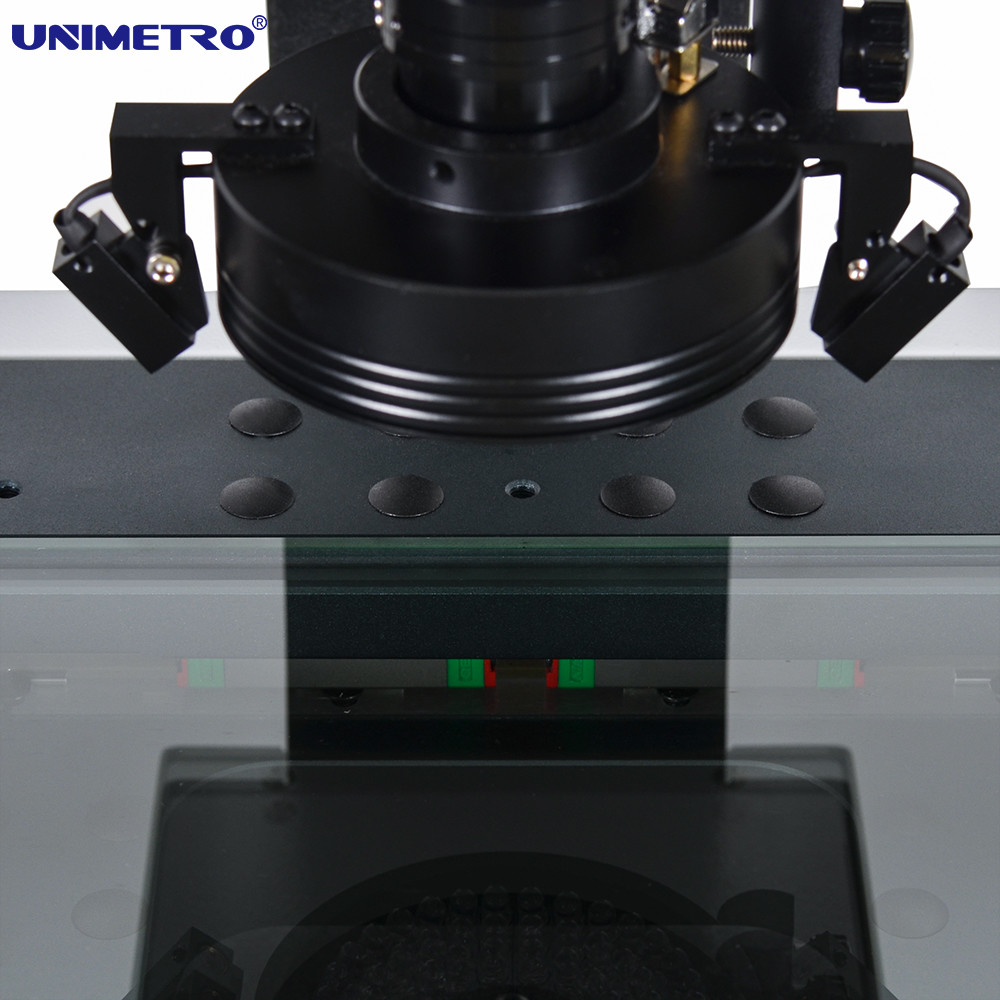

روشنایی | نور حلقه ای LED قابل برنامه ریزی 4 بخش، نور کانتور LED موازی، نور حلقه LED 8 بخش، هم محور، برای گزینه |
عملکرد نرم افزار
● فایل CAD را وارد کرده و اندازه گیری کنید
● کالیبراسیون آسان
● فایل CAD را وارد کرده و اندازه گیری کنید
● آرایه قطعات و اندازه گیری ماکرو
● فوکوس خودکار و اندازه گیری ارتفاع
● عملکرد پیمایش به مکان یابی سریع کمک می کند
● عملکرد اندازه گیری هندسی قدرتمند
● گزارش داده های متعدد و عملکرد خروجی داده های گرافیکی
● برنامه کاربر انعطاف پذیر
● ایجاد عناصر مرجع
● عملکرد قدرتمند تشخیص لبه
● پشتیبانی از لوازم جانبی خارجی متعدد
● محاسبه خودکار تحمل هندسی عناصر
● اندازه گیری تولید پیچیده سریع و راحت
اطلاعات شرکت
مشتری و نماینده ما
سوالات متداول |
---|
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟ |
A1: ما یک کارخانه هستیم و سریعترین پاسخ را در 24 ساعت به شما می دهیم. |
Q2: شرکت شما عمدتا در چه زمینه ای است؟ |
A2: ما عمدتاً دستگاه اندازه گیری Vision، دستگاه اندازه گیری مختصات، تجهیزات CMM و VMM و غیره را تولید می کنیم. |
Q3: چگونه مشخصات مناسب را انتخاب کنیم؟ |
A3: تا زمانی که تنوع و اندازه محصول را به ما بگویید که باید اندازه گیری شود، تیم حرفه ای ما ابزار اندازه گیری با مشخصات مناسب را به شما توصیه می کند. |
Q4: آیا خدمات سفارشی را قبول می کنید؟ |
A4: مطمئن باشید!ما میتوانیم نه تنها ماشینهای معمولی، بلکه ماشینهای سفارشیشده برای نیازهای مشتری را نیز ارائه کنیم. |
Q5: دوره گارانتی شما چقدر است؟ |
A5: دوره ضمانت محصول ما 1 سال است.کیفیت محصول ما بسیار پایدار است و ما داریم در برخی از قطعات شکستنی بسیار بهبود یافته است.شما می توانید از کیفیت محصول ما مطمئن باشید. |
