تستر برای اندازه گیری زبری سطح و کانتور بلبرینگ های بازوی مفصلی

اطلاعات پایه

محل منبع:	Dongguan چین
نام تجاری:	UNIMETRO
شماره مدل:	SPR1000

مقدار حداقل تعداد سفارش:	1
قیمت:	Discussible
جزئیات بسته بندی:	چوب مورد

بهترین قیمت اکنون تماس بگیرید

اطلاعات تکمیلی

سنسور:

سنسور کانتور نوع دیجیتال و سنسور زبری استاندارد بدون سر

نرم افزار:

سیستم اندازه‌گیری کانتور CMS و سیستم اندازه‌گیری زبری سطح و سیستم آنالیز RMW

متقاضی:

بلبرینگ بازوی مفصلی، کریستال ژرمانیوم درجه نوری، حلقه مهر و موم، مهر و موم توربو و غیره

برجسته کردن:

,

contour measuring equipment

توضیحات محصول

تستر زبری سطح و کانتور برای یاتاقان‌های بازوی مفصلی

تستر زبری سطح و کانتور سری SPR1000 یک سیستم اندازه‌گیری دقیق است که برای تجزیه و تحلیل جامع سطح قطعات صنعتی از جمله یاتاقان‌های بازوی مفصلی، کریستال‌های ژرمانیوم درجه اپتیکی، حلقه‌های آب‌بندی و آب‌بندهای توربو طراحی شده است.

مبانی اندازه‌گیری سطح

تمام سطوح را می‌توان در چهار عنصر کلیدی که ویژگی‌های عملکردی آن‌ها را تعریف می‌کنند، اندازه‌گیری کرد:

ابعاد: روابط خطی بین شعاع، زاویه، فاصله و ویژگی‌های سطح
شکل: انحراف از هندسه هدف (صفحه، کره، مخروط) که معمولاً ناشی از خطای دستگاه است
زبری: بافت سطح ناشی از ابزارهای برش یا فرآیندهای ماشین‌کاری
موج‌داری: اثرات غیر ایده‌آل دستگاه ناشی از لرزش، سفتی ناکافی یا ناپایداری فرآیند

مشخصات سری SPR1000

پیکربندی استاندارد با بهینه‌ترین هزینه. دارای فناوری سنسور دوگانه است که سنجش کانتور دیجیتال را با اندازه‌گیری زبری القایی برای تجزیه و تحلیل جامع سطح در یک دستگاه ترکیب می‌کند.

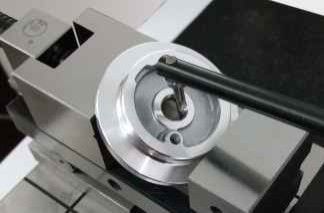

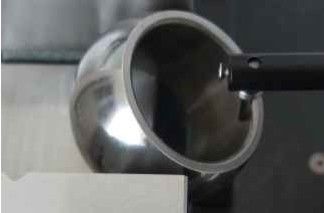

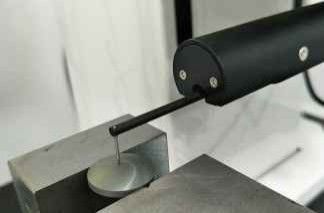

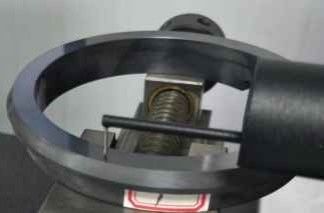

کاربردهای اندازه‌گیری

مشخصات فنی

مشخصات	مقدار
شماره مدل	PR1103G-sdk
محدوده اندازه‌گیری محور X	100 میلی‌متر
محدوده اندازه‌گیری محور Z	320 میلی‌متر
محدوده اندازه‌گیری محور Z1	C:±12.5mm/R:±420μm
دقت کانتور Z1 دقت خطی	±(1.5+\|0.2H\|)μm
دقت قوس	±(2+R/8)μm
دقت زاویه	±2′
صافی	0.8μm/100mm
دقت خطی زبری	±4%
نویز باقی‌مانده	≤0.02μm
مقدار تکرار	1δ≤2nm
طول برش	0.025، 0.08، 0.25، 0.8، 2.5، 8 میلی‌متر
طول رتبه‌بندی	λcX2,3,4,5,6,7
سرعت حرکت محور X	0.1~10 میلی‌متر بر ثانیه
سرعت حرکت محور Z	0.5-10 میلی‌متر بر ثانیه

قابلیت‌های اندازه‌گیری

تجزیه و تحلیل پروفیل: عناصر خطی، ویژگی‌های نقطه‌ای، فواصل بین نقاط و خطوط، تجزیه و تحلیل موقعیت شامل فاصله، موازی بودن، عمود بودن، زاویه، عمق شیار، عرض شیار، شعاع، تجزیه و تحلیل صافی، تجزیه و تحلیل محدب بودن و تجزیه و تحلیل پروفیل.

پارامترهای زبری: Ra، Rp، Rv، Rz(jis)، R3z، RzDIN، Rzj، Rmaz، Rc، Rt، Rq، Rsk، Rku، Rsm، Rs، RΔq، Rk، Rpk، Rvk، Mr1، Mr2، Rmr

پارامترهای موج‌داری: Wa، Wt، Wp، Wv، Wz، Wq، Wsm، Wsk، Wku، Wmr

پارامترهای کانتور اصلی: Pa، Pt، Pp، Pv، Pz، Pq، Psm، Psk، Pku، Pmr

اجزای سیستم

سنسور کانتور دیجیتال سری P

دقت: 0.02-0.2 میکرومتر
محدوده: ±7.5-±30 میکرومتر
دقت خطی: ±(1.5+|0.6H|)µm
نیروی اندازه‌گیری: 1.2 کیلوگرم
خطی بودن عالی را در محدوده‌های اندازه‌گیری بزرگ حفظ می‌کند

گزینه‌های سیستم درایو

مسافت حرکت ریل: 100-150 میلی‌متر
فاصله بین نقاط: 0.2~2 میکرومتر
صافی کانتور: 0.5 میکرومتر بر 100 میلی‌متر
مقدار باقی‌مانده زبری: ≤0.02 میکرومتر
حداکثر سرعت: 10 میلی‌متر بر ثانیه
حداقل سرعت: 0.1 میلی‌متر بر ثانیه
درایو استاندارد نیازهای اندازه‌گیری کانتور قطعه را برآورده می‌کند

اجزای ستون

محدوده: 320~420 میلی‌متر / 520~620 میلی‌متر (قابل انتخاب)
حداکثر سرعت: 10 میلی‌متر بر ثانیه
حداقل سرعت: 0.5 میلی‌متر بر ثانیه
دقت موقعیت‌یابی: 0.01 میلی‌متر
طراحی قاب سبک وزن، پایداری طولانی مدت را بدون تغییر شکل تضمین می‌کند

اجزای پلتفرم

جنس: ساخت مرمر
مشخصات: 500×800 میلی‌متر، 500×1000 میلی‌متر
طراحی یکپارچه با ساختار فشرده برای نگهداری آسان

سوالات متداول

آیا شما کارخانه هستید یا شرکت بازرگانی؟

ما کارخانه هستیم و ظرف 24 ساعت پاسخ می‌دهیم.

شرکت شما عمدتاً چه چیزی تولید می‌کند؟

ما در دستگاه‌های اندازه‌گیری بصری، دستگاه‌های اندازه‌گیری مختصات، اتصالات CMM و VMM و تجهیزات مرتبط تخصص داریم.

چگونه مشخصات مناسب را انتخاب کنیم؟

تیم حرفه‌ای ما مشخصات مناسب را بر اساس تنوع محصول و الزامات اندازه‌گیری شما توصیه خواهد کرد.

آیا خدمات سفارشی را می‌پذیرید؟

بله، ما هم ماشین‌های استاندارد و هم راه‌حل‌های سفارشی متناسب با نیازهای خاص مشتریان ارائه می‌دهیم.

دوره گارانتی شما چقدر است؟

محصولات ما دارای 1 سال گارانتی هستند. ما دوام قطعات قابل شکست را برای اطمینان از قابلیت اطمینان محصول افزایش داده‌ایم.
