تستر پیشرفته چند منظوره زبری سطح RMW
تستر زبری سطح حرفه ای با فناوری سنسور القایی بدون پروب برای تجزیه و تحلیل و اندازه گیری جامع سطح.
مبانی اندازه گیری زبری سطح
تجزیه و تحلیل سطح شامل چهار عنصر قابل اندازه گیری حیاتی است که برای ارزیابی قطعات با دقت بالا ضروری است:
- ابعاد: روابط خطی که اشکال عملکردی سطح را تعریف می کنند از جمله شعاع، زاویه ها و فواصل
- شکل: انحراف از هندسه سطح هدف ناشی از عدم دقت ماشین
- زبری: تغییرات بافت سطح ناشی از ابزارهای برش و فرآیندهای ماشین کاری
- موج دار بودن: ناهمواری های دوره ای سطح ناشی از لرزش، مسائل مربوط به استحکام یا ناپایداری فرآیند
ویژگی های سری SR1000
پیکربندی استاندارد رومیزی با بهره وری هزینه و عملکرد استثنایی:
- فناوری سنسور القایی استاندارد بدون سرب
- ارزیابی جامع صدها پارامتر زبری، موج دار بودن و پروفیل
- قابلیت های اندازه گیری درجه حرفه ای
کاربردهای اندازه گیری

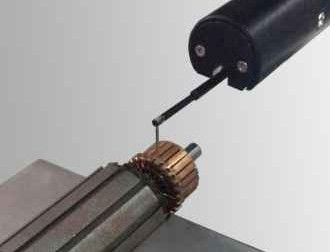

کلکتور

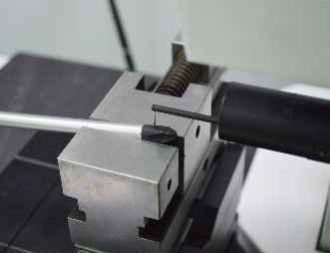

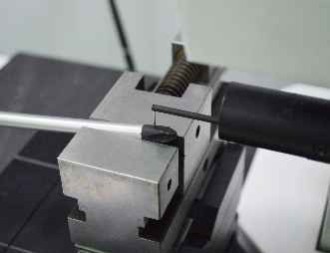

دسته پیچ گوشتی

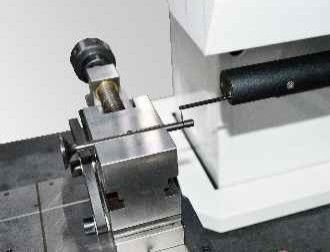

قطعه شیر

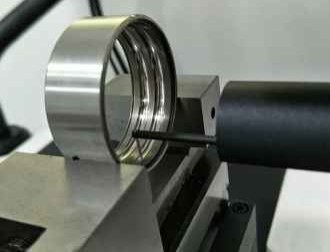

بلبرینگ
مشخصات فنی
| مشخصات |
مقدار |
| شماره مدل |
SR1133G-sak |
| محدوده اندازه گیری محور X |
100 میلی متر |
| محدوده اندازه گیری محور Z |
320 میلی متر |
| محدوده محور Z1 |
±420 میکرومتر/65536:1 |
| دقت خطی Z1 |
±4% |
| تکرارپذیری |
1δ≤2 نانومتر |
| طول قطع |
0.025، 0.08، 0.25، 0.8، 2.5، 8 میلی متر |
| طول رتبه بندی |
μcX2,3,4,5,6,7 |
| نویز باقی مانده |
≤0.005 میکرومتر |
| سرعت درایو محور X |
0.1~10 میلی متر بر ثانیه |
| سرعت درایو محور Z |
0.5-10 میلی متر بر ثانیه |
قابلیت های اندازه گیری
تجزیه و تحلیل پارامتر جامع شامل:
پارامترهای زبری: Ra، Rp، Rv، Rz(jis)، R3z، RzDIN، Rzj، Rmaz، Rc، Rt، Rq، Rsk، Rku، Rsm، Rs، RΔq، Rk، Rpk، Rvk، Mr1، Mr2، Rmr
پارامترهای موج دار بودن: Wa، Wt، Wp، Wv، Wz، Wq، Wsm، Wsk، Wku، Wmr
پارامترهای کانتور اصلی: Pa، Pt، Pp، Pv، Pz، Pq، Psm، Psk، Pku، Pmr
اجزای سیستم
سنسور القایی سری R
رزولوشن: 65536:1 / 262144:1
محدوده اندازه گیری: ±420 میکرومتر / ±620 میکرومتر
دقت خطی: R: ±4% / ±3%
نویز باقی مانده: ≤0.007 میکرومتر / ≤0.005 میکرومتر
مرجع زبری: راهنما، بدون سرب
سنسور زبری بدون هد با مشخصات پاسخ فرکانسی عالی و پهنای باند سیگنال گسترده، که نشان دهنده نوع سنسور بهینه برای کاربردهای اندازه گیری زبری است.
گزینه های سیستم درایو
مسافت ریل: 100-150 میلی متر
فاصله شماره گذاری: 0.2~2 میکرومتر
صافی کانتور: 0.5 میکرومتر/100 میلی متر
مقدار باقی مانده زبری: ≤0.02 میکرومتر
حداکثر سرعت حرکت: 10 میلی متر بر ثانیه
حداقل سرعت اندازه گیری: 0.1 میلی متر بر ثانیه
سیستم درایو استاندارد که دقت اندازه گیری کانتور در سطح قطعه را ارائه می دهد، سازگار با سنسورهای زبری برای اندازه گیری های فراتر از Ra 0.1 میکرون.
اجزای ستون
محدوده: 320~420 میلی متر / 520~620 میلی متر
حداکثر سرعت حرکت: 10 میلی متر بر ثانیه
حداقل سرعت حرکت: 0.5 میلی متر بر ثانیه
دقت موقعیت یابی: 0.01 میلی متر
طراحی قاب-ستون سبک وزن که پایداری طولانی مدت را بدون تغییر شکل تضمین می کند.
اجزای پلت فرم
جنس: مرمر
مشخصات: 500×800، 500×1000
طراحی یکپارچه با ساختار فشرده برای نگهداری آسان و بهره وری فضا.
سوالات متداول
آیا شما کارخانه هستید یا شرکت بازرگانی؟
ما یک کارخانه هستیم و ظرف 24 ساعت پاسخ می دهیم.
شرکت شما عمدتاً چه محصولاتی تولید می کند؟
ما در ماشین آلات اندازه گیری بصری، ماشین آلات اندازه گیری مختصات، اتصالات CMM و VMM و تجهیزات اندازه گیری مرتبط تخصص داریم.
چگونه مشخصات مناسب را انتخاب کنیم؟
تیم حرفه ای ما مشخصات مناسب را بر اساس تنوع محصول و الزامات اندازه گیری شما توصیه خواهد کرد.
آیا خدمات سفارشی را می پذیرید؟
بله، ما هم ماشین های استاندارد و هم راه حل های سفارشی متناسب با نیازهای خاص مشتری ارائه می دهیم.
دوره گارانتی شما چقدر است؟
محصولات ما دارای 1 سال گارانتی هستند. ما دوام قطعات قابل شکست را برای اطمینان از قابلیت اطمینان محصول افزایش داده ایم.
