سیستم اندازه‌گیری زبری سطح و کانتور با دقت بالا / سرعت پیمایش سریع ۲۰ میلی‌متر بر ثانیه

اطلاعات پایه

محل منبع:	چين
نام تجاری:	UNIMETRO
شماره مدل:	SER2000

مقدار حداقل تعداد سفارش:	1
قیمت:	Discussible
جزئیات بسته بندی:	چوب مورد
شرایط پرداخت:	T/T
قابلیت ارائه:	15set در هر ماه

بهترین قیمت اکنون تماس بگیرید

اطلاعات تکمیلی

سنسور:

سنسور نمایه زبری القایی دامنه وسیع

نرم افزار:

سیستم اندازه‌گیری و آنالیز زبری CAS&سیستم آنالیز و اندازه‌گیری زبری سطح RMW

متقاضی:

لوازم جانبی گیربکس، دنده، بدنه سوپاپ و غیره

برجسته کردن:

contour measuring equipment

roughness measuring instrument

توضیحات محصول

سیستم اندازه گیری خشن و محدوده سطح با دقت بالا

اصول تجزیه و تحلیل اندازه گیری سطح

تمام اندازه گیری های سطحی شامل چهار عنصر حیاتی است که کیفیت و عملکرد قطعات را تعریف می کند:

ابعاد:شکل های عملکردی سطح که توسط روابط خطی بین شعاع، زاویه، فاصله و ویژگی ها تعریف می شوند
شکل:انحراف از هندسه سطح هدف (طرح، کره، مخروط و غیره) ، که معمولاً به دلیل خطای ماشین ایجاد می شود
خشکی:تغییرات بافت سطحی ناشی از ابزار برش یا فرایندهای ماشینکاری
امواج:اثرات ماشین غیر ایده آل ناشی از لرزش، سفتی ناکافی یا عدم ثبات فرآیند

ویژگی های سری SER2000

دستیابی به تعادل بهینه عملکرد و هزینه با نسبت بالاتر قیمت به عملکرد:

سنسور کنتور دیجیتال با دقت بالا
سنسور خشکی گسترده بدون سر
قابلیت های پروفایل سنجی در مقیاس بزرگ و اندازه گیری پروفایل های کوچک
اندازه گیری گستره گسترده خشکی
اندازه گیری خشکی و محدوده در مقیاس بزرگ با دقت بالا در مدل های ترکیبی

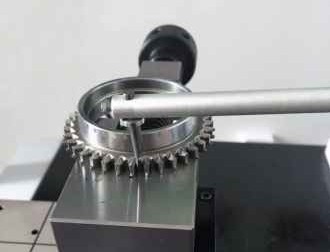

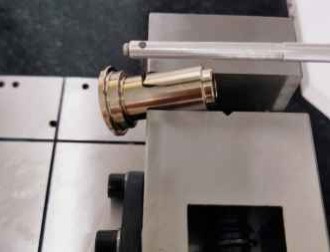

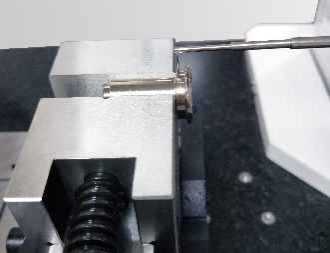

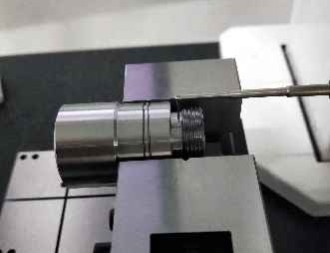

کاربرد اندازه گیری

لوازم جانبی گیربکس

اجزای جعبه گیربکس

تجهیزات دقیق

بدن شیر

مشخصات فنی - SER2042G-tbo

پارامتر	مشخصات
محدوده اندازه گیری در محور X	120 میلی متر
محدوده اندازه گیری محور Z	۴۲۰ میلی متر
محدوده اندازه گیری در محور Z1	C:±7.5mm / R:±600μm
دقت کنتور Z1 دقت خطی	0.....
Pt دقت	±0.3μm
دقت زاویه	±1′
راست بودن	0.3μm/100mm
خشکی دقت دقت خطی	±4٪
سر و صدا باقیمانده	≤0.02μm
تکرار	1δ≤3nm
طول موج قطع	0.025، 0.08، 0.25، 0.8، 2.5، 8 میلی متر
طول درجه بندی	λcX2،3,4,5,6,7
سرعت در محور X	0.5~20mm/s
سرعت در محور Z	0.2-20mm/s

قابلیت های اندازه گیری

اندازه گیری پروفایل:تجزیه و تحلیل جامع عناصر خط، ویژگی های نقطه ای، فاصله بین نقاط و خطوط، روابط موضعی از جمله فاصله، موازی، عمودی، زاویه، عمق شکاف،عرض شکاف، شعاع. قادر به تجزیه و تحلیل مستقیم، تجزیه و تحلیل محوری و تجزیه و تحلیل پروفایل.

اندازه گیری خشکی:تجزیه و تحلیل کامل پارامترهای خشکی شامل Ra، Rp، Rv، Rz ((jis) ، R3z، RzDIN، Rzj، Rmaz، Rc، Rt، Rq، Rsk، Rku، Rsm، Rs، RΔq، Rk، Rpk، Rvk، Mr1, Mr2, Rmr. پارامترهای موج: Wa، Wt، Wp، Wv، Wz،چه، Wsm، Wsk، Wku، Wmr. پارامترهای اصلی کنتور: Pa، Pt، Pp، Pv، Pz، Pq، Psm، Psk، Pku، Pmr.

اجزای سیستم

سنسور پروفایل خشکی محرک سری ER

قطعنامه: 65536:1 / 262144:1
محدوده: R:±400μm/±600μm، C:±5mm/±7.5mm
دقت خطی: R: ± 7%/± 4٪، C:0.15%/0.07%
صدای باقیمانده: ≤0.025μm/≤0.02μm
مرجع خشکی: راهنما، بدون راهنما
سنسور نفوذی یکپارچه با دقت بالا برای اندازه گیری خشکی و پروفایل با تغییر ساده سوزن

سیستم های محرک

Dsh راننده کم سر و صدا / راننده سرامیکی کم سر و صدا(بر اساس الزامات درخواست انتخاب کنید)

راه آهن سفر: 100-150mm / 180 ~ 220mm
فاصله شماره: 0.05 ~ 2μm / 0.05 ~ 5μm
راست بودن کنتور: 0.3μm/100mm
مقدار باقیمانده خشکی: ≤0.005μm
حداکثر سرعت حرکت: 20mm/s
حداقل سرعت اندازه گیری: 0.1mm/s
محرک کم سر و صدا، الزامات اندازه گیری مشخصات قطعات استاندارد و اندازه گیری خشکی را بیش از Ra 0.025 میکران را برآورده می کند

اجزای ستون

Cnf ستون با سرعت بالا / Cnfl ستون بلند با سرعت بالا(بر اساس الزامات اندازه گیری انتخاب کنید)

محدوده: 320~420mm / 520~620mm
حداکثر سرعت حرکت: 20mm/s
حداقل سرعت حرکت: 0.2mm/s
دقت موقعیت: 0.005mm
ستون با سرعت بالا با ساخت قاب دقت بدون تغییر شکل را حفظ می کند، با ساختار انتقال سریع و طیف گسترده ای از سرعت

اجزای پلتفرم

جدول ماشینی ارگونومیکی MPE

مواد: سنگ مرمر
مشخصات: 500*800، 500*1000
طراحی یکپارچه با ساختار فشرده برای نگهداری آسان و بهره وری از فضا
طراحی ارگونومیک خستگی کاربری را کاهش می دهد

پرسش های مکرر

سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟

A1: ما یک کارخانه هستیم و در عرض 24 ساعت پاسخ می دهیم.

سوال2: شرکت شما عمدتا چه تولیداتی را انجام می دهد؟

A2: ما در دستگاه های اندازه گیری بینایی، دستگاه های اندازه گیری مختصات، لوازم CMM و VMM و تجهیزات مرتبط تخصص داریم.

س3: چگونه مشخصات مناسب را انتخاب کنیم؟

A3: تیم حرفه ای ما ابزار اندازه گیری مناسب را بر اساس انواع محصولات و نیازهای اندازه گیری شما توصیه می کند.

Q4: آیا شما خدمات سفارشی را قبول می کنید؟

A4: بله، ما هر دو دستگاه استاندارد و راه حل های سفارشی متناسب با نیازهای خاص مشتری را ارائه می دهیم.

Q5: دوره گارانتی شما چیست؟

A5: محصولات ما یک سال گارانتی دارند. ما برای اطمینان از قابلیت اطمینان محصول، دوام اجزای شکننده را افزایش داده ایم.
