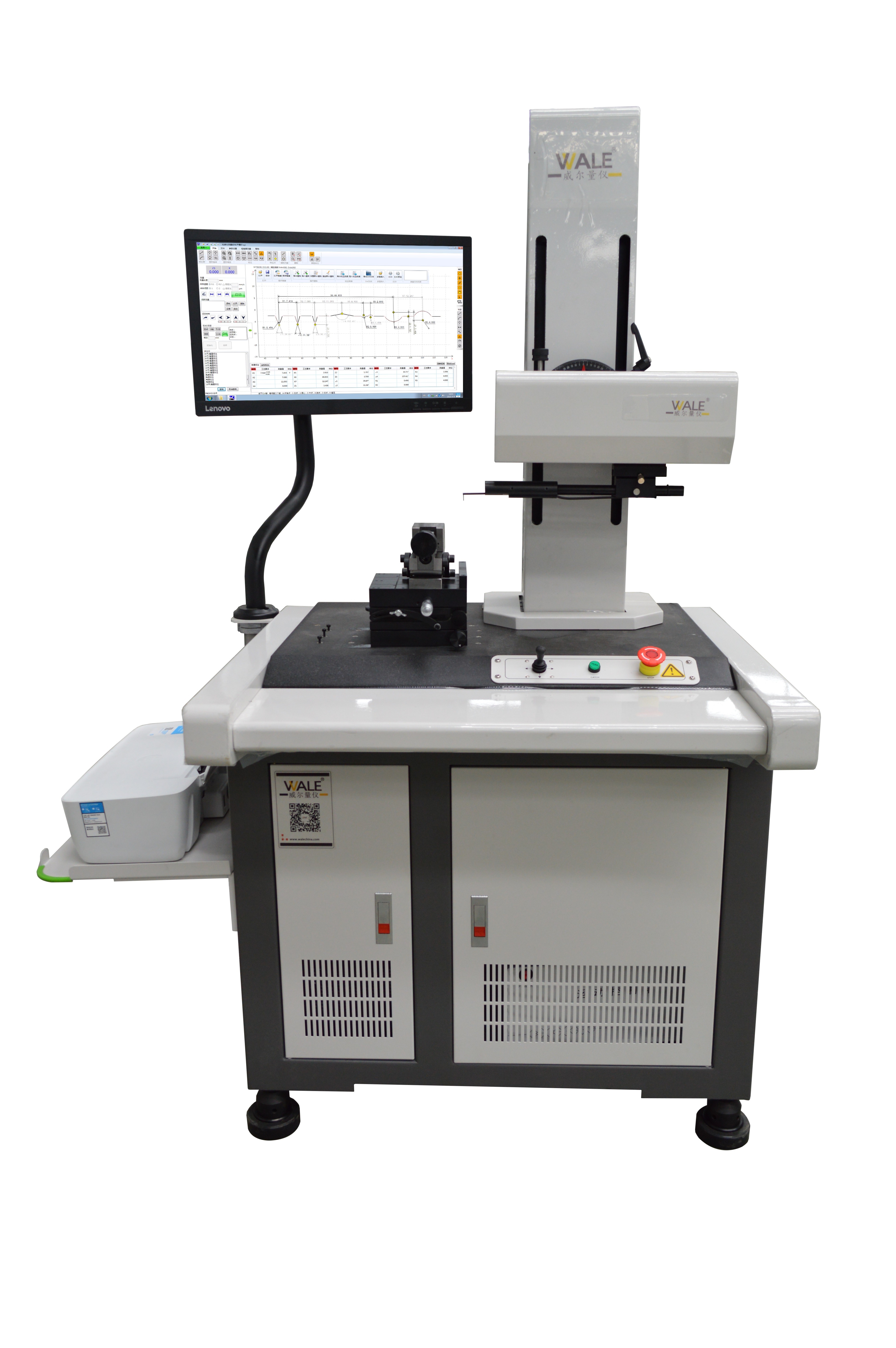

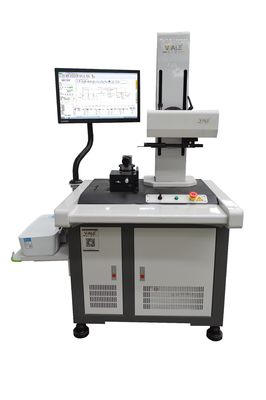

سیستم اندازه گیری کانتور بازوی مفصلی و زبری برای سطوح بلبرینگ

اطلاعات پایه

محل منبع:	دونگوان، چین
نام تجاری:	UNIMETRO
شماره مدل:	SPR1000

مقدار حداقل تعداد سفارش:	1
قیمت:	Discussible
جزئیات بسته بندی:	کیس چوبی

بهترین قیمت اکنون تماس بگیرید

اطلاعات تکمیلی

سنسور:	سنسور کانتور نوع دیجیتال و سنسور زبری استاندارد بدون سر	نرم افزار:	سیستم اندازه‌گیری کانتور CMS و سیستم اندازه‌گیری زبری سطح و سیستم آنالیز RMW
متقاضی:	بلبرینگ بازوی مفصلی، کریستال ژرمانیوم درجه نوری، حلقه مهر و موم، مهر و موم توربو و غیره	دقت کانتور:	± 2´
قبیله:	Rsk,Rku,Rsm,Rsm,Rs,RΔq,Rk,Rpk,Rvk,Mr1,Mr2,Rmr	طول رتبه بندی:	λcX2،3،4،5،6،7
محور x:	0.1 ~ 10 میلی متر بر ثانیه	محور z:	0.5-10mm/s
برجسته کردن:	ابزار اندازه گیری کانتور 10 میلی متر بر ثانیه , ابزار اندازه گیری ناهمواری Rsk , ابزار اندازه گیری زبری Rku

توضیحات محصول

سیستم اندازه گیری کنتور و خشکی بازوی مفصلی برای سطوح پرت

تست کننده کنتور خشکی سطح

یک سیستم جامع تجزیه و تحلیل اندازه گیری پروفایل خشکی برای ارزیابی دقیق سطح سطوح لاجری و سایر اجزای برجسته.

عناصر اندازه گیری سطح

تمام سطوح نیاز به تجزیه و تحلیل این عناصر حیاتی دارند:

ابعاد:شکل های عملکردی سطح که توسط روابط خطی بین شعاع، زاویه، فاصله و ویژگی ها تعریف می شوند
شکل:انحراف از شکل سطح هدف (طرح، کره، مخروط و غیره) که معمولاً به دلیل خطای ماشین ایجاد می شود
خشکی:تغییرات بافت سطحی ناشی از ابزار برش یا فرایندهای ماشینکاری
امواج:اثرات ماشین غیر ایده آل ناشی از لرزش، سفتی ناکافی یا سایر عوامل ناپایدار فرآیند

سری SPR1000 - نوع استاندارد

دارای تکنولوژی دو سنسور با سنسور کنتور دیجیتال و سنسور خشن بودن استاندارد استندکتیو برای اندازه گیری ترکیبی کنتور و خشکی در یک دستگاه است.

مشخصات فنی

مشخصات	PR1103G-sdk
محدوده اندازه گیری در محور X	100 میلی متر
محدوده اندازه گیری محور Z	320 میلی متر
محدوده اندازه گیری در محور Z1	C:±12.5mm/R:±420μm
دقت کنتور Z1 دقت خطی	± ((1.5+ 0.2H)
دقت قوس	± ((2+R/8)μm
دقت زاویه	±2
راست بودن	0.8μm/100mm
خشکی دقت دقت خطی	±4٪
سر و صدا باقیمانده	≤0.02μm
ارزش تکراری	1δ≤2nm
طول موج قطع	0.025، 0.08، 0.25، 0.8، 2.5، 8 میلی متر
طول درجه بندی	λcX2،3,4,5,6,7
سرعت در محور X	0.1~10mm/s
سرعت در محور Z	0.5-10mm/s

توابع اندازه گیری

اندازه گیری پروفایل

عناصر خطی سطوح مختلف قطعه کار، ویژگی های نقطه ای، اندازه گیری فاصله، موازی، عمودی، زاویه، عمق شکاف، عرض شکاف، شعاع، تجزیه و تحلیل راست بودن، تجزیه و تحلیل کج,و تجزیه و تحلیل پروفایل.

پارامترهای خشکی

Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr

پارامترهای موج

Wa، Wt، Wp، Wv، Wz، Wq، Wsm، Wsk، Wku، Wmr

پارامترهای کنتور اصلی

Pa، Pt، Pp، Pv، Pz، Pq، Psm، Psk، Pku، Pmr

کاربرد اندازه گیری

نمونه های واقعی اندازه گیری که قابلیت های سیستم را نشان می دهد:

تجزیه و تحلیل سطح ناقل بازوی مفصل

ارزیابی سطح کریستال جرمنیوم با درجه نوری

تجزیه و تحلیل سطح حلقه مهر و تحلیل خشکی

اندازه گیری سطح قطعات مهر و موم توربو

اجزای سیستم

حسگر کنتور دیجیتال سری P

رزولوشن: 0.02-0.2μm
محدوده: ±7.5-±30μm
دقت خطی: ±1.5+ 0.6H
قدرت اندازه گیری: 1.2kg
ویژگی: خطی بودن عالی را در محدوده های اندازه گیری بزرگ حفظ می کند

سیستم های محرک

راه آهن: 100-150 میلی متر
فاصله شماره: 0.2 ~ 2μm
راست بودن کنتور: 0.5μm/100mm
مقدار باقیمانده خشکی: ≤0.02μm
حداکثر سرعت حرکت: 10mm/s
حداقل سرعت اندازه گیری: 0.1mm/s
گزینه ها: راننده استاندارد DS یا راننده سرامیکی DC
کاربرد: نیازهای دقت اندازه گیری محدوده سطح جزئی و نیازهای اندازه گیری خشکی را برای Ra بیشتر از 0.1 میکروم را برآورده می کند

بررسی آزمون خشکی

این تست کننده خشکی، تعیین سریع و دقیق بافت سطحی و خشکی سطحی مواد را فراهم می کند.که هر دو عمق خشکی (Rz) و مقدار متوسط خشکی (Ra) را در میکرومتر یا میکرومتر (μm) نشان می دهد.
