سیستم پیشرفته اندازه گیری سطح و کنتور چند عملکردی
اندازه گیری سطح با دقت بالا و اندازه گیری محدوده با قابلیت های تجزیه و تحلیل جامع برای کاربردهای اندازه گیری صنعتی.
اصول اساسی اندازه گیری سطح
تمام سطوح حاوی عناصر قابل اندازه گیری از جمله ابعاد، شکل، خشکی و موج است. قطعات با دقت بالا نیاز به تجزیه و تحلیل همه این عناصر دارند:
- ابعاد:شکل های عملکردی سطح که توسط روابط خطی بین شعاع، زاویه، فاصله و ویژگی ها تعریف می شوند
- شکل:انحراف از شکل سطح هدف (طرح، کره، مخروط و غیره) که معمولاً به دلیل خطای ماشین ایجاد می شود
- خشکی:بافت سطحی ناشی از ابزار برش یا فرایندهای ماشینکاری
- امواج:اثرات ماشین غیر ایده آل ناشی از لرزش، سفتی ناکافی یا عدم ثبات فرآیند
ویژگی های سری SPR2000
تعادل بهینه عملکرد و هزینه با نسبت بالاتر قیمت به عملکرد:
- سنسور کنتور دیجیتال با دقت بالا
- سنسور خشکی گسترده بدون سر
- پروفایل سنجی در مقیاس بزرگ و اندازه گیری پروفایل های کوچک
- قابلیت های اندازه گیری گستره گسترده خشکی
- اندازه گیری خشکی و محدوده مقیاس بزرگ با دقت بالا برای مدل های کامپوزیت

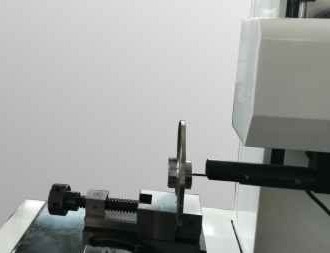

کاربرد اندازه گیری

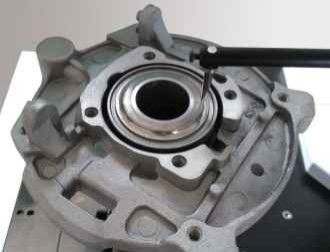

پوشش موتور

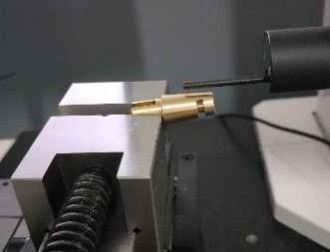

بدن دریچه اسپول

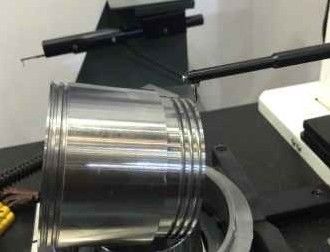

پیستون
قطعات کلاچ خودرو
مشخصات توصیه شده - SPR2012G-tdp
| پارامتر |
مشخصات |
| محدوده اندازه گیری در محور X |
150 میلی متر |
| محدوده اندازه گیری محور Z |
۴۲۰ میلی متر |
| محدوده اندازه گیری در محور Z1 |
C:±12.5mm/R:±620μm |
| دقت کنتور Z1 دقت خطی |
± 0.8+ 0.12H |
| دقت قوس |
± ((1.5+R/12)μm |
| دقت زاویه |
±1′ |
| راست بودن |
0.5μm/100mm |
| خشکی دقت دقت خطی |
±3٪ |
| سر و صدا باقیمانده |
≤0.05μm |
| تکرار |
1δ≤1nm |
| طول موج قطع |
0.025، 0.08، 0.25، 0.8، 2.5، 8 میلی متر |
| طول درجه بندی |
λcX2،3,4,5,6,7 |
| سرعت در محور X |
0.5~20mm/s |
| سرعت در محور Z |
0.2-20mm/s |
توابع اندازه گیری
اندازه گیری پروفایل:عناصر خط از سطوح مختلف قطعه کار، ویژگی های نقطه، اندازه گیری فاصله بین نقاط و خطوط، تجزیه و تحلیل موقعیت از جمله فاصله، موازی، عمودی، زاویه، عمق شکاف،عرض شکاف، شعاع. قادر به تجزیه و تحلیل مستقیم، تجزیه و تحلیل محوری و تجزیه و تحلیل پروفایل.
پارامترهای خشکی:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
پارامترهای موج:Wa، Wt، Wp، Wv، Wz، Wq، Wsm، Wsk، Wku، Wmr
پارامترهای کنتور اصلی:Pa، Pt، Pp، Pv، Pz، Pq، Psm، Psk، Pku، Pmr
اجزای سیستم
سنسور: سنسور پروفایل دیجیتال با نویز پایین سری PHP
- رزولوشن: 0.02-0.1μm
- محدوده: ±7.5-±30μm
- دقت خطی: ± 0.7+ 0.05H
- نیروی اندازه گیری: 0.7g
- سنسور خشکی بدون راهنما با پاسخ فرکانسی عالی و پهنای باند سیگنال گسترده
راننده: راننده کم سر و صدا DSH / راننده سرامیکی کم سر و صدا DCH
- راه آهن سفر: 100-150mm / 180-220mm
- فاصله شماره: 0.05-2μm / 0.05-5μm
- راست بودن کنتور: 0.3μm/100mm
- مقدار باقیمانده خشکی: ≤0.005μm
- حداکثر سرعت حرکت: 20mm/s
- حداقل سرعت اندازه گیری: 0.1mm/s
- محرک کم سر و صدا با الزامات دقت اندازه گیری مشخصات قطعات استاندارد مطابقت دارد
عضو ستون: ستون CNF با سرعت بالا / ستون بلند CNFL با سرعت بالا
- محدوده: 320-420mm / 520-620mm
- حداکثر سرعت حرکت: 20mm/s
- حداقل سرعت حرکت: 0.2mm/s
- دقت موقعیت: 0.005mm
- ستون با سرعت بالا با طراحی قاب، غیر قابل تغییر برای استفاده طولانی مدت
اجزای پلتفرم: MPE Integral Ergonomic Machine Table
- مواد: سنگ مرمر
- مشخصات: 500*800، 500*1000
- طراحی یکپارچه با ساختار جمع و جور
- نگهداری راحت و صرفه جویی در فضا
- طراحی ارگونومیک خستگی کاربری را کاهش می دهد
پرسش های مکرر
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: ما یک کارخانه هستیم و در عرض 24 ساعت پاسخ می دهیم.
سوال2: شرکت شما عمدتا چه تولیداتی را انجام می دهد؟
A2: ما در درجه اول دستگاه های اندازه گیری بینایی، دستگاه های اندازه گیری هماهنگی، لوازم CMM و VMM و تجهیزات مرتبط را تولید می کنیم.
س3: چگونه مشخصات مناسب را انتخاب کنیم؟
A3: تیم حرفه ای ما ابزار اندازه گیری مناسب را بر اساس انواع محصولات و نیازهای اندازه گیری شما توصیه می کند.
Q4: آیا شما خدمات سفارشی را قبول می کنید؟
A4: بله، ما هر دو دستگاه استاندارد و راه حل های سفارشی متناسب با نیازهای مشتری را ارائه می دهیم.
Q5: دوره گارانتی شما چیست؟
A5: دوره گارانتی محصول ما 1 سال است. ما قسمت های شکننده را بهبود بخشیده ایم و کیفیت محصول را پایدار نگه می داریم.
