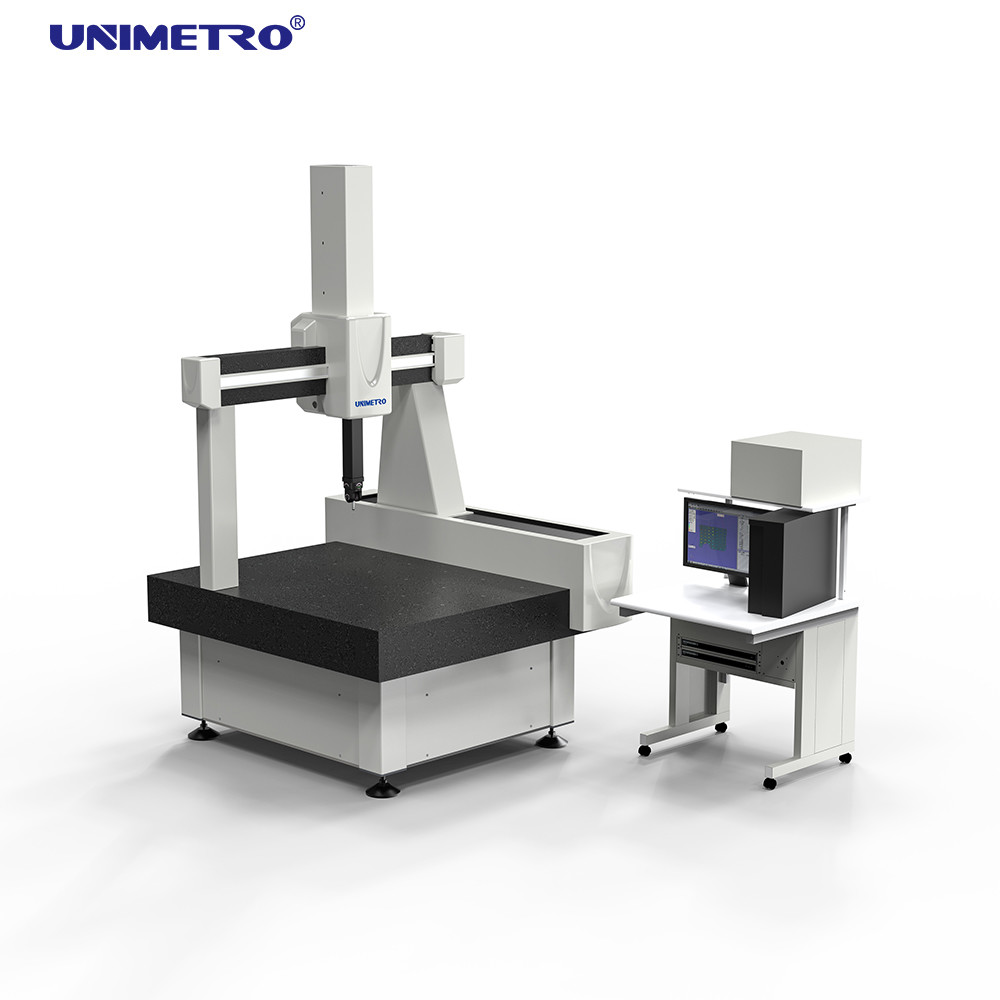

دستگاه اندازه گیری همبستگی های سه بعدی برای اتومبیل های بزرگ 220 ولت
دستگاه اندازه گیری 3D همبستگی پل ساده ترین طراحی را اتخاذ می کند و مقرون به صرفه ترین در بازار است.آن را به خصوص مناسب برای الزامات آزمایش محصولات ماشینکاری دقیق است، مانند محصولات الکترونیکی، قالب ها، لوازم خانگی، قطعات کوچک خودرو و قطعات کوچک هواپیمایی.
ویژگی های عملکرد:
پلتفرم کاری --- پلتفرم گرانیت با کیفیت بالا:
پلتفرم کار گرانیت پشتیبانی کلی دستگاه اندازه گیری مختصات سه بعدی است و کیفیت آن بر عملکرد کلی ماشین تأثیر می گذارد.که از گرانیت ساخته شده اندآنها بدون استرس، ضد زنگ و ضد خوردگی، نگهداری آسان، ضریب گسترش حرارتی پایین و تغییر شکل کوچک تحت تاثیر دمای هستند.می تواند به طور موثر ارتعاش ماشین اندازه گیری را کاهش دهد و عملکرد کل ماشین را بهبود بخشد.
سیستم انتقال --- انتقال "خود اصلاح" از نوع اصطکاک:
انتقال اصطکاک 3D Coordinate Measuring Machine در تمام انتقال سه محور استفاده می شود و سیستم انتقال پایدار "اصلاح انحراف" پذیرفته شده است.سیستم انتقال از ساختار "ثابت + میکرو تعلیق" استفاده می کند تا اطمینان حاصل شود که انتقال موازی با ریل راهنما استدر عین حال، می تواند ثبات دقت و ثبات حرکت را حفظ کند. علاوه بر این، حفاظت از خود دستگاه در صورت برخورد را بهبود می بخشد و استفاده از آن امن تر است.
مقیاس خطی RENISHAW --- لوله ریز دقیق بالا:
ریگلر شبکه یک بخش مهم از سیستم مختصات است. رنیشو غول از سه قسمت مختصات در جهان است.کیفیت و خدمات پس از فروش آن بهترین شهرت و ضمانت در بازار را دارندتمام ماشین های ما از رینیشاو استفاده می کنند
پارامترهای محصول:
| |
محدوده اندازه گیری ((ملی متر)) |
دقت |
| اون |
X |
Y |
Z |
MPEE |
MPEp |
| 500 |
500 تا 1000 |
400,500 |
1.3+L/350 |
1.3 |
| 600,700 |
600 تا 1000 |
600 |
1.3+L/350 |
1.3 |
| 800 |
800 تا 1500 |
600,700 |
1.5+L/350 |
1.5 |
| 1000 |
1000 تا 3000 |
800 |
1.5+L/350 |
1.5 |
پارامتر فنی:
دستگاه اندازه گیری هلیوم سری 3D به طور خاص برای محصولات کوچک و متوسط، قالب ها، صنعت محصولات الکترونیکی و غیره طراحی شده است.اندازه می تواند بر اساس نیازهای مشتریان انتخاب شودطراحی ما از نور سه بعدی کوچک و متوسط، نصب سریع، بدون پایه.
جزئیات محصول:
نرم افزار Rational-DMIS
Rational - DMIS یک بسته نرم افزاری برای اندازه گیری سه بعدی یکپارچه در مقیاس بزرگ است. علاوه بر توسعه و طراحی نرم افزار استودیو،که نیازهای مبتدیان برای یادگیری و استفاده آسان از نرم افزار و نیازهای کاربردی کاربران سطح بالا برای نرم افزار را در نظر می گیرد.، مهمتر از آن، آن را به یک مدل برای استاندارد سازی نرم افزار اندازه گیری CMM تبدیل شده است.
برنامه های DMIS منطقی با هسته DMIS کامل و بومی تا نسخه 5.0 DMIS طراحی شده اند، که کاملاً متفاوت از DMIS پشتیبانی نامیده می شود (نخل DMIS نیست).همانطور که همه میدونیم، DMIS به یک استاندارد ISO تبدیل شده است (ISO 22093:2003)
دستگاه اندازه گيري مختصات سه بعدی سیستم سُنب ((برای گزینه)
سر دستی MH20I توسط RENISHAW ((دستور))
محور شاخص A:0°~90° فاصله گام:15°
محور شاخص B:±180° فاصله قدم:15°
جهت گیری اندازه گیری فضایی:168 بار
تکرار موقعیت: 1.5um، هر محور در مراحل 15° با عملکرد موقعیت تکرار است.
PH20MT سرهای سنجش موتور شده توسط RENISHAW
تکرار پذیری موقعیت: +0.5 μm
گام های موقعیت: نامحدود
محور چرخش: 360°
محور حرکت: 0°- 115°
تعداد کل پست ها: بی شماری
دمای کار: 10-40°C
PH10T توسط RENISHAW
PH10T می تواند به هر سُند رابط M8 و میله تمدید (حداکثر طول مجاز به 300 میلی متر) متصل شود.
کاربرد محصول:
دستگاه اندازه گیری 3D به طور عمده برای اندازه گیری کابینت، قاب، دنده، کام، دنده کرم، کرم، تیغه، منحنی، سطوح منحنی، و غیره در ماشین آلات، خودرو، هواپیمایی،ارتش، مبلمان، نمونه های اولیه ابزار، ماشین آلات و سایر قطعات کوچک و متوسط، قالب ها و صنایع دیگر.
دستگاه اندازه گیری 3D همگام نیز می تواند در الکترونیک، سخت افزار، پلاستیک و صنایع دیگر استفاده شود.در نتیجه انجام وظایف مانند بازرسی قطعات، اندازه گیری شکل و کنترل فرآیند.
اطلاعات شرکت:
مزیت ما
10 سال تجربه:
UNIMETRO تولید کننده حرفه ای از سنجش با بیش از 10 سال تجربه است. ما بر روی سطح متوسط سنجش تمرکز می کنیم
محصولات، راه حل های کامل اندازه گیری با دقت بالا را برای مشتریان ارائه می دهد.
خط تولید ما:
بجز ابزار اندازه گیری دقیق مانند دستگاه اندازه گیری بینایی، دستگاه اندازه گیری مختصات و پروفایل
پروژکتورها، خط تولید ما همچنین شامل اجزای اصلی برای متروولوژی نوری، مانند کنترل کننده های VMM یک سبد، لنز، سیستم دوربین، مقیاس خطی، VMM و CMM است،سیستم روشنایی و غیره..
خدمات مشتری:
ما تیم متخصص در صنعت سنجش و توانایی ارائه راه حل های اندازه گیری انعطاف پذیر به مشتریان ما و
فروشندگان. بیشتر محصولات یونی مترو توسعه مستقل هستند و مفهوم طراحی ما پایدار و مدولار است، که
به حداقل رساندن خدمات پس از فروش. این به شرکای ما کمک می کند تا جزئیات محصولات و فروش را با حداقل هزینه نیروی کار مدیریت کنند
و هزینه های آموزش کارکنان.
Unimetro تمرکز بر هر مرحله در فرآیند کسب و کار از جمله طراحی، تولید، نصب و خدمات پس از فروش.
خدمات و راهنمایی در محل:
* 24 ساعت آنلاین از طریق تلفن، ایمیل، واتساپ، اسکایپ، یوتیوب، فیس بوک و غیره.
* ذخيره اي فوري، تحویل سريع
* خدمات پس از فروش
خدمات گارانتی 1 ساله و ارتقاء نرم افزار رایگان.
آموزش فنی برای مهندسان فنی
ارائه راه حل های تست مطابقت.
تجهیزات نصب در محل و دستورالعمل های استفاده
