Name: چند سنسور جهانی سیستم اندازه گیری کانتور و زبری با پروفیلومتر یکپارچه
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SER1000
Price: 20,500.00 USD
Availability: InStock

سیستم اندازه گیری سطح و خشکی چند سنسور

سیستم اندازه گیری محدوده ی تست کننده خشکی سطح

سیستم جهانی اندازه گیری خشکی سطح و محدوده با دستگاه ترکیبی اندازه گیری خشکی سنسور

اصول تجزیه و تحلیل اندازه گیری سطح

تمام سطوح را می توان در چهار عنصر کلیدی اندازه گیری کرد: ابعاد، شکل، خشکی و موج. قطعات با دقت بالا نیاز به تجزیه و تحلیل جامع از تمام این پارامترها دارند.

ابعاد:شکل های عملکردی سطح که توسط روابط خطی بین شعاع، زاویه، فاصله و ویژگی ها تعریف می شوند
شکل:انحراف از شکل سطح هدف (طرح، کره، مخروط و غیره) که معمولاً به دلیل خطای ماشین ایجاد می شود
خشکی:تغییرات بافت سطحی ناشی از ابزار برش یا فرایندهای ماشینکاری
امواج:اثرات ماشینی غیر ایده آل ناشی از لرزش، سفتی ناکافی یا دیگر عدم ثبات فرآیند

ویژگی های سری SER1000

نوع استاندارد با هزینه کم استفاده

سنسور پروفایل محرک

اندازه گیری خشکی بدون سرب

اندازه گیری مشخصات با دقت بالا در محدوده کوچک

ترکیب اندازه گیری خشکی و پروفایل

کاربرد اندازه گیری

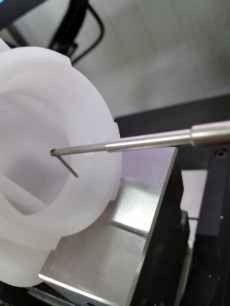

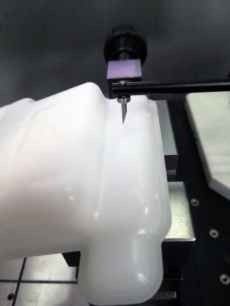

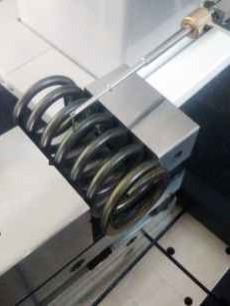

کاربردها شامل:قوطی های روغن ترمز، اسپرینگ ها، بولت های اتصال ماشین

مشخصات فنی

مشخصات	SER1143G-sak
محدوده اندازه گیری
محور X	100 میلی متر
محور Z	320 میلی متر
محور Z1	C:±5mm R:±400μm
دقت کنتور
Z1 دقت خطی1	0.15 درصد از ف.س
Pt	±0.3μm
زاویه	±2
راست بودن	0.5μm/100mm
دقت خشکی
دقت خطی	±7٪
سر و صدا باقیمانده	≤0.025μm
ارزش تکراری	1δ≤3nm
طول موج قطع	0.025، 0.08، 0.25، 0.8، 2.5، 8 میلی متر
طول درجه بندی	λcX2،3,4,5,6,7
سرعت راننده
محور X	0.1~10mm/s
محور Z	0.5-10mm/s
توابع اندازه گیری
پروفایل	عناصر خط، ویژگی های نقطه ای، مسافت ها، موازی، عمودی، زاویه، عمق شکاف، عرض شکاف، شعاع، تجزیه و تحلیل راست بودن، تجزیه و تحلیل محوری، تجزیه و تحلیل پروفایل
خشکی	Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
امواج	Wa، Wt، Wp، Wv، Wz، Wq، Wsm، Wsk، Wku، Wmr
شکل اصلی	Pa، Pt، Pp، Pv، Pz، Pq، Psm، Psk، Pku، Pmr

اجزای سیستم

حسگر کنتور دیجیتال سری P

قطعنامه: 65536:1 / 262144:1
محدوده: R:±400μm/±600μm، C:±5mm/±7.5mm
دقت خطی: R: ± 7%/± 4٪، C:0.15%/0.07%
صدای باقیمانده: ≤0.025μm/≤0.02μm
مرجع خشکی: راهنما، بدون راهنما
سنسور نفوذی یکپارچه با دقت بالا برای اندازه گیری خشکی و پروفایل با تغییر ساده سوزن

گزینه های راننده

راه آهن سفر: 100-150mm
فاصله عددی: 0.2~2μm
خط مستقیم: 0.5μm/100mm
مقدار باقیمانده خشکی: ≤0.02μm
حداکثر سرعت حرکت: 10mm/s
حداقل سرعت اندازه گیری: 0.1mm/s
درایو استاندارد الزامات دقت اندازه گیری محدوده نیمه سطح را برآورده می کند

اجزای ستون

محدوده: 320~420mm / 520~620mm
حداکثر سرعت حرکت: 10mm/s
حداقل سرعت حرکت: 0.5mm/s
دقت موقعیت: 0.01mm
طراحی ستون سبک برای ثبات طولانی مدت

اجزای پلتفرم

مواد: سنگ مرمر
مشخصات: 500*800، 500*1000
طراحی یک قطعه با ساختار جمع و جور برای نگهداری آسان

در مورد یونیمترو

کسب و کار خود را با راه حل های متروولوژی حرفه ای بسازید

یونیمترو یک تولید کننده حرفه ای تجهیزات سنجش با بیش از 10 سال تجربه است.ما محصولات با عملکرد بالا را با قیمت مناسب ارائه می دهیم و به شرکای حرفه ای از بازارهای جهانی خوش آمدید.

خدمات ما

یونیمترو متعهد به ارائه بهترین محصولات و راه حل های سنجش و خدمات پس از فروش شامل پشتیبانی آنلاین رایگان، ارتقاء نرم افزار و زمان پاسخ سریع است.

بازار جهانی

ما به فروشندگان و توزیع کنندگان در سراسر جهان خوش آمدید و پشتیبانی کامل تجاری و فنی را ارائه می دهیم. UNIMETRO به طور مداوم محصولات را با بهترین نسبت قیمت و عملکرد و خدمات برتر ارائه می دهد.

راه حل های OEM و سفارشی

UNIMETRO خدمات OEM را برای توزیع کنندگان ارائه می دهد و راه حل های اندازه گیری سفارشی را از طریق تیم فنی حرفه ای ما توسعه می دهد. برای نیازهای تخصصی با مهندسان ما مشورت کنید.

اطلاعات شرکت

مشتریان و نمایندگان ما

پرسش های مکرر

سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟

A1: ما یک کارخانه هستیم و در عرض 24 ساعت پاسخ می دهیم.

سوال2: شرکت شما عمدتا چه تولیداتی را انجام می دهد؟

A2: ما در ماشین آلات اندازه گیری چشم انداز، ماشین آلات اندازه گیری هماهنگ، لوازم CMM و VMM و تجهیزات متروولوژی مرتبط تخصص داریم.

سوال 3: چگونه مشخصات مناسب را انتخاب کنیم؟

A3: تیم حرفه ای ما مشخصات مناسب را بر اساس انواع محصولات و نیازهای اندازه گیری شما توصیه می کند.

Q4: آیا شما خدمات سفارشی را قبول می کنید؟

A4: بله، ما هر دو دستگاه استاندارد و راه حل های سفارشی متناسب با نیازهای مشتری را ارائه می دهیم.

Q5: دوره گارانتی شما چیست؟

A5: محصولات ما با یک سال گارانتی عرضه می شوند. ما دوام بخش های شکننده را برای اطمینان از قابلیت اطمینان محصول افزایش داده ایم.

محل منبع:	چين
نام تجاری:	UNIMETRO
شماره مدل:	SER1000

مقدار حداقل تعداد سفارش:	1
قیمت:	Discussible
جزئیات بسته بندی:	چوب مورد
شرایط پرداخت:	T/T
قابلیت ارائه:	15set در هر ماه
