خانه > محصولات> ماشین اندازه گیری کانتور> نمایه سطح و سیستم اندازه گیری کانتور مبتنی بر حسگر القایی

نمایه سطح و سیستم اندازه گیری کانتور مبتنی بر حسگر القایی

Inductive Sensor-Based Surface Profile and Contour Measurement System
Inductive Sensor-Based Surface Profile and Contour Measurement System Inductive Sensor-Based Surface Profile and Contour Measurement System Inductive Sensor-Based Surface Profile and Contour Measurement System Inductive Sensor-Based Surface Profile and Contour Measurement System
اطلاعات پایه
محل منبع: چين
نام تجاری: UNIMETRO
شماره مدل: SE2000
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: چوب مورد
شرایط پرداخت: T/T
قابلیت ارائه: 15set در هر ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
سنسور: سنسور پروفایل القایی نرم افزار: نرم افزار اندازه گیری کانتور CMS
متقاضی: ابزار، سیستم فیلتراسیون موتور، بوش، قالب تزریق
برجسته کردن:

,

,

roughness measuring instrument

توضیحات محصول

سیستم اندازه‌گیری پروفیل و کانتور سطح مبتنی بر سنسور القایی
راهکارهای اندازه‌گیری پروفیل و کانتور سطح
تمام سطوح حاوی عناصر قابل اندازه‌گیری از جمله اندازه، شکل، زبری و موج‌داری هستند. قطعات با دقت بالا برای اطمینان از عملکرد و کیفیت بهینه به تجزیه و تحلیل جامع تمام این عناصر نیاز دارند.
عناصر اندازه‌گیری سطح
  • ابعاد: اشکال عملکردی سطح که با روابط خطی بین شعاع، زاویه، فاصله و ویژگی‌ها تعریف می‌شوند
  • شکل: انحراف از شکل سطح هدف (صفحه، کره، مخروط و غیره)، که معمولاً ناشی از خطای دستگاه است
  • زبری: تغییرات بافت سطح ناشی از ابزارهای برش یا فرآیندهای ماشین‌کاری
  • موج‌داری: اثرات غیر ایده‌آل دستگاه ناشی از لرزش، سفتی ناکافی یا سایر عوامل بی‌ثباتی فرآیند
ویژگی‌های سری SE2000
دستیابی به تعادل بهینه بین عملکرد و هزینه با نسبت قیمت به عملکرد استثنایی.
  • طیف گسترده‌ای از سنسورهای القایی برای کاربردهای متنوع
  • قابلیت‌های اندازه‌گیری کانتور با دقت بالا در محدوده کوچک
  • اندازه‌گیری میکرو-پروفیل با دقت استثنایی

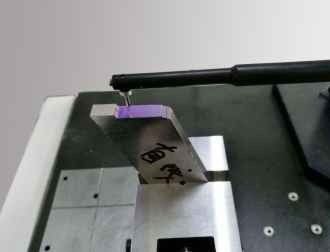

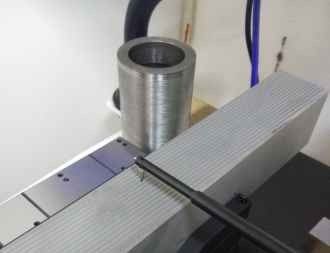

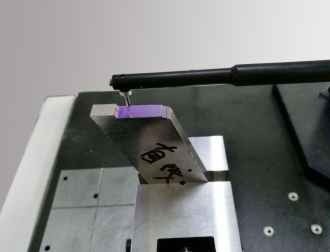

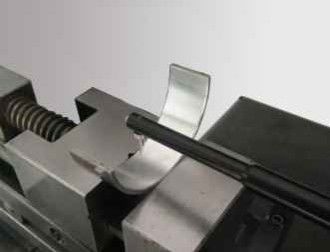

کاربردهای اندازه‌گیری
نمایه سطح و سیستم اندازه گیری کانتور مبتنی بر حسگر القایی 0 نمایه سطح و سیستم اندازه گیری کانتور مبتنی بر حسگر القایی 1 نمایه سطح و سیستم اندازه گیری کانتور مبتنی بر حسگر القایی 2 نمایه سطح و سیستم اندازه گیری کانتور مبتنی بر حسگر القایی 3
مشخصات SE2022G-tbo
مشخصاتجزئیات
محدوده اندازه‌گیری - محور X120 میلی‌متر
محدوده اندازه‌گیری - محور Z420 میلی‌متر
محدوده اندازه‌گیری - محور Z1±0.5 میلی‌متر تا ±7.5 میلی‌متر / 262144:1
دقت خطی Z10.07% f.s.
دقت زاویه±1 درجه
صافی0.3 میکرومتر / 100 میلی‌متر
سرعت حرکت محور X0.05 تا 20 میلی‌متر بر ثانیه
سرعت حرکت محور Z0.2 تا 20 میلی‌متر بر ثانیه
قابلیت‌های اندازه‌گیری
تجزیه و تحلیل جامع پروفیل شامل عناصر خطی سطوح مختلف قطعه کار، ویژگی‌های نقطه‌ای، اندازه‌گیری فاصله بین نقاط و خطوط، تحلیل موقعیت عناصر شامل فاصله، موازی بودن، عمود بودن، زاویه، عمق شیار، عرض شیار، شعاع، تحلیل صافی، تحلیل محدب بودن و تحلیل پروفیل.
اجزای سیستم

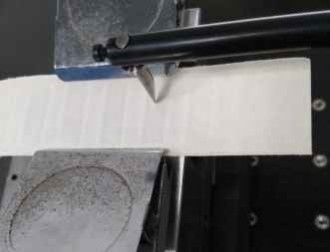

سنسور کانتور القایی سری E
نمایه سطح و سیستم اندازه گیری کانتور مبتنی بر حسگر القایی 4
  • دقت: 65536:1 / 262144:1
  • محدوده: ±0.5 میلی‌متر تا ±5 میلی‌متر / ±0.5 میلی‌متر تا ±7.5 میلی‌متر
  • دقت خطی: 0.15% / 0.07%
  • نیروی اندازه‌گیری: 0.7 میلی‌گرم
  • نسبت دقت/محدوده انعطاف‌پذیر با مزایای بی‌نظیر برای سنسورهای دیجیتال در کاربردهای اندازه‌گیری کانتور کوچک
سیستم‌های محرک
نمایه سطح و سیستم اندازه گیری کانتور مبتنی بر حسگر القایی 5
درایور کم‌نویز Dsh / درایور سرامیکی کم‌نویز Dch(قابل انتخاب بر اساس الزامات کاربرد)
  • مسافت حرکت ریل: 100-150 میلی‌متر / 180-220 میلی‌متر
  • فاصله گام: 0.05 تا 2 میکرومتر / 0.05 تا 5 میکرومتر
  • صافی کانتور: 0.3 میکرومتر / 100 میلی‌متر
  • مقدار باقی‌مانده زبری: ≤0.005 میکرومتر
  • حداکثر سرعت حرکت: 20 میلی‌متر بر ثانیه
  • حداقل سرعت اندازه‌گیری: 0.1 میلی‌متر بر ثانیه
  • اکچویتور کم‌نویز الزامات دقت اندازه‌گیری پروفیل قطعات استاندارد را برآورده می‌کند
  • قابلیت اندازه‌گیری Ra بزرگتر از 0.025 میکرومتر با سنسور زبری
اجزای ستون
ستون پرسرعت Cnf / ستون بلند پرسرعت Cnfl(قابل انتخاب بر اساس الزامات کاربرد)
  • محدوده: 320-420 میلی‌متر / 520-620 میلی‌متر
  • حداکثر سرعت حرکت: 20 میلی‌متر بر ثانیه
  • حداقل سرعت حرکت: 0.2 میلی‌متر بر ثانیه
  • دقت موقعیت‌یابی: 0.005 میلی‌متر
  • طراحی ستون پرسرعت با ساختار قاب غیر قابل تغییر شکل
  • ساختار انتقال سریع دقیق با محدوده سرعت گسترده و دقت موقعیت‌یابی بالا
اجزای پلتفرم
نمایه سطح و سیستم اندازه گیری کانتور مبتنی بر حسگر القایی 6
میز دستگاه ارگونومیک یکپارچه MPE
  • جنس: مرمر
  • مشخصات: 500*800، 500*1000
  • طراحی یکپارچه با ساختار فشرده
  • نگهداری راحت و صرفه‌جویی در فضا
  • طراحی ارگونومیک خستگی اپراتور را کاهش می‌دهد
سوالات متداول
سوال 1: آیا شما کارخانه هستید یا شرکت بازرگانی؟
پاسخ 1: ما کارخانه هستیم و ظرف 24 ساعت پاسخ می‌دهیم.
سوال 2: شرکت شما عمدتاً چه محصولاتی تولید می‌کند؟
پاسخ 2: ما عمدتاً دستگاه‌های اندازه‌گیری بصری، دستگاه‌های اندازه‌گیری مختصات، اتصالات CMM و VMM و تجهیزات مرتبط را تولید می‌کنیم.
سوال 3: چگونه مشخصات مناسب را انتخاب کنیم؟
پاسخ 3: تیم حرفه‌ای ما مشخصات ابزار اندازه‌گیری مناسب را بر اساس تنوع محصول و الزامات اندازه‌گیری شما توصیه خواهد کرد.
سوال 4: آیا خدمات سفارشی را می‌پذیرید؟
پاسخ 4: بله، ما هم ماشین‌های استاندارد و هم راه‌حل‌های سفارشی متناسب با نیازهای خاص مشتریان ارائه می‌دهیم.
سوال 5: دوره گارانتی شما چقدر است؟
پاسخ 5: محصولات ما دارای 1 سال گارانتی هستند. ما کیفیت پایدار محصول را با بهبود قطعات قابل شکست برای عملکرد قابل اعتماد حفظ می‌کنیم.
