سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر

اطلاعات پایه

محل منبع:	چين
نام تجاری:	UNIMETRO
شماره مدل:	SP1000

مقدار حداقل تعداد سفارش:	1
قیمت:	Discussible
جزئیات بسته بندی:	چوب مورد
شرایط پرداخت:	T/T
قابلیت ارائه:	15set در هر ماه

بهترین قیمت اکنون تماس بگیرید

اطلاعات تکمیلی

سنسور:

سنسور کانتور دیجیتال

نرم افزار:

نرم افزار اندازه گیری کانتور CMS

متقاضی:

رینگ روغن موتور، ابزار سنگ زنی پیستون، بلبرینگ، هسته محوری ....

برجسته کردن:

,

,

roughness measuring instrument

توضیحات محصول

سیستم اندازه گیری پروفایل سطح و کنتور CMS با تکنولوژی پروفیلومتر

دستگاه اندازه گیری کنتور دیجیتال

عناصر قابل اندازه گیری تمام سطوح شامل اندازه، شکل، خشکی و موج است. بسیاری از اجزای برجسته نیاز به تجزیه و تحلیل جامع از همه این عناصر دارند.

ابعاد:شکل های عملکردی سطح که توسط رابطه خطی بین شعاع، زاویه، فاصله و ویژگی ها تعریف می شوند
شکل:انحراف از شکل هدف از سطح (طابق، کره، مخروط و غیره) ، به طور معمول ناشی از خطای ماشین
خشکی:ناشی از عوامل مانند ابزار برش یا فرایندهای ماشینکاری
امواج:اثر ماشین غیر ایده آل ناشی از لرزش، سفتی ناکافی یا سایر عوامل ناپایدار در فرآیند

ویژگی های سری SP1000

نوع استاندارد با هزینه کم استفاده
سنسور کنتور دیجیتال
قابلیت پروفایل سنجی در مقیاس بزرگ

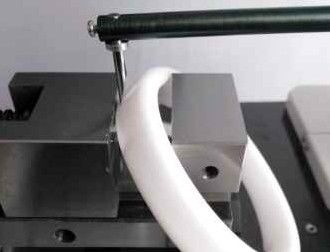

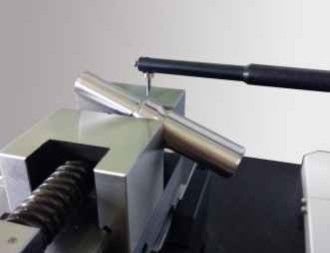

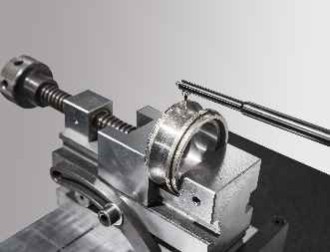

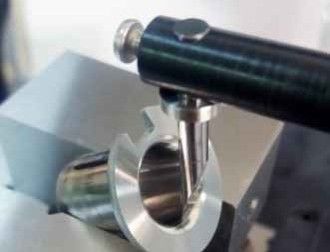

نمونه های موردی اندازه گیری

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 0

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 1

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 2

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 3

مشخصات توصیه شده

مشخصات	جزئیات
شماره مدل	SE2022G-tbo
محدوده اندازه گیری در محور X	120 میلی متر
محدوده اندازه گیری محور Z	۴۲۰ میلی متر
محدوده محور Z1	±0.5mm~±7.5mm/262144:1
Z1 دقت خطی	0........
دقت زاویه	±1′
راست بودن	0.3μm/100mm
سرعت محور X	0.05~20mm/s
سرعت محور Z	0.2~20mm/s
توابع اندازه گیری	عناصر خط، ویژگی های نقطه ای، مسافت ها، موازی، عمودی، زاویه، عمق شکاف، عرض شکاف، شعاع، تجزیه و تحلیل راست بودن، تجزیه و تحلیل محوری، تجزیه و تحلیل پروفایل

اجزای سیستم

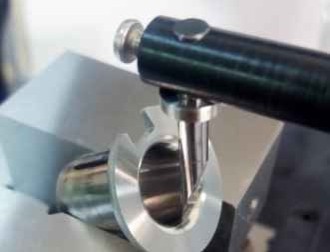

حسگر کنتور دیجیتال سری P

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 4

قطعنامه: 65536:1 / 262144:1
محدوده: R:±400μm/±600μm، C:±5mm/±7.5mm
دقت خطی: R:±7%/±4%, C:0.15%/0.07%
صدای باقیمانده: ≤0.025μm/≤0.02μm
مرجع خشکی: راهنما، بدون راهنما
سنسور نفوذی یکپارچه با دقت بالا برای اندازه گیری خشکی و پروفایل با تغییر سوزن

گزینه های راننده

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 5

راه آهن: 100-150 میلی متر
فاصله شماره: 0.2 ~ 2μm
راست بودن کنتور: 0.5μm/100mm
مقدار باقیمانده خشکی: ≤0.02μm
حداکثر سرعت حرکت: 10mm/s
حداقل سرعت اندازه گیری: 0.1mm/s
درایو استاندارد الزامات دقت اندازه گیری محدوده نیمه سطح را برآورده می کند

اجزای ستون

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 6

محدوده: 320~420mm / 520~620mm
حداکثر سرعت حرکت: 10mm/s
حداقل سرعت حرکت: 0.5mm/s
دقت موقعیت: 0.01mm
طراحی سبک با ستون نوع قاب برای ثبات طولانی مدت

اجزای پلتفرم: دستگاه استاندارد یکپارچه MPM

مواد: سنگ مرمر
مشخصات: 500*800، 500*1000
طراحی یک قطعه با ساختار جمع و جور برای نگهداری آسان

اطلاعات شرکت

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 7

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 8

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 9

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 10

مشتریان و نمایندگان ما

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 11

سیستم اندازه‌گیری نمایه و کانتور سطح CMS با فناوری پروفیلومتر 12

پرسش های مکرر

سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟

A1: ما یک کارخانه هستیم و در عرض 24 ساعت پاسخ می دهیم.

Q2: شرکت شما عمدتا چه تولید می کند؟

A2: ما در ماشین آلات اندازه گیری چشم انداز، ماشین آلات اندازه گیری مختصات، لوازم CMM و VMM و تجهیزات مرتبط تخصص داریم.

سوال 3: چگونه مشخصات مناسب را انتخاب کنیم؟

A3: تیم حرفه ای ما به شما در مورد مشخصات مناسب بر اساس انواع محصولات و نیازهای اندازه گیری توصیه می کند.

Q4: آیا شما خدمات سفارشی را قبول می کنید؟

A4: بله، ما هر دو دستگاه استاندارد و راه حل های سفارشی متناسب با نیازهای مشتری را ارائه می دهیم.

Q5: دوره گارانتی شما چیست؟

A5: دوره گارانتی محصول ما 1 سال است. ما قسمت های شکننده را بهبود بخشیده ایم و کیفیت محصول را پایدار نگه می داریم.
