خانه > محصولات> ماشین اندازه گیری کانتور> سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما

سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما

Waviness and Contour Measurement System with Wide-Range, Guide-free Roughness Sensor
Waviness and Contour Measurement System with Wide-Range, Guide-free Roughness Sensor Waviness and Contour Measurement System with Wide-Range, Guide-free Roughness Sensor Waviness and Contour Measurement System with Wide-Range, Guide-free Roughness Sensor Waviness and Contour Measurement System with Wide-Range, Guide-free Roughness Sensor
اطلاعات پایه
محل منبع: چين
نام تجاری: UNIMETRO
شماره مدل: SR2000
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: چوب مورد
شرایط پرداخت: T/T
قابلیت ارائه: 15set در هر ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
سنسور: سنسور زبری غیر راهنما با برد وسیع نرم افزار: سیستم اندازه‌گیری و آنالیز زبری سطح RMW
متقاضی: گیربکس، شفت بالایی کمپرسور هوا، قطعات موتور موتور سیکلت، لوازم جانبی خودرو و غیره
برجسته کردن:

,

,

roughness measuring instrument

توضیحات محصول

سیستم اندازه‌گیری موج‌دار بودن و کانتور با سنسور زبری بدون راهنما با دامنه وسیع
سیستم اندازه‌گیری کانتور تستر زبری سطح
زبری، موج‌دار بودن، پروفایل و بسیاری پارامترهای دیگر را با دستگاه اندازه‌گیری زبری و کانتور ما که دارای سنسور زبری بدون راهنما با دامنه وسیع است، ارزیابی کنید.
مبانی تحلیل اندازه‌گیری سطح
تمام سطوح حاوی عناصر قابل اندازه‌گیری از جمله اندازه، شکل، زبری و موج‌دار بودن هستند. قطعات با دقت بالا نیاز به تحلیل تمام این عناصر دارند:
  • ابعاد: اشکال عملکردی سطح که با روابط خطی بین شعاع، زاویه، فاصله و ویژگی‌ها تعریف می‌شوند
  • شکل: انحراف از شکل سطح هدف (صفحه، کره، مخروط و غیره)، که معمولاً ناشی از خطای دستگاه است
  • زبری: ناشی از عواملی مانند ابزارهای برش یا فرآیندهای ماشین‌کاری
  • موج‌دار بودن: اثرات غیر ایده‌آل دستگاه ناشی از لرزش، سفتی ناکافی یا سایر عوامل فرآیند ناپایدار
ویژگی‌های سری SR2000
بهترین تعادل عملکرد و هزینه با نسبت قیمت/عملکرد برتر:
  • سنسور القایی استاندارد بدون سرب با دامنه وسیع
  • ارزیابی جامع زبری، موج‌دار بودن، پروفایل و چندین پارامتر

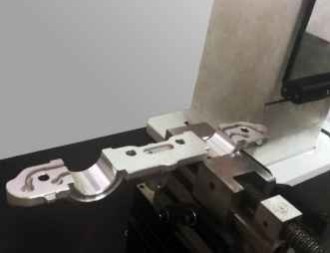

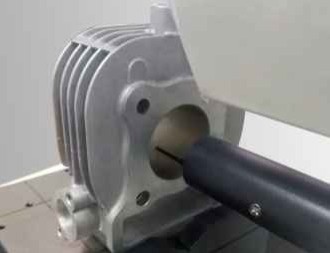

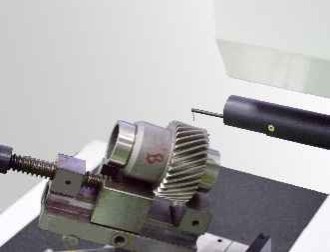

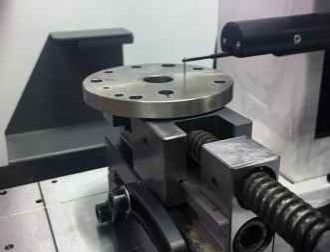

مطالعات موردی اندازه‌گیری
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 0سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 1سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 2سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 3
مشخصات SR2023G-tbo
پارامترمشخصات
دامنه اندازه‌گیری محور X120 میلی‌متر
دامنه اندازه‌گیری محور Z420 میلی‌متر
دامنه اندازه‌گیری محور Z1±620 میکرومتر/262144:1
دقت خطی پارامتر زبری¹±3%
تکرارپذیری1δ≤1 نانومتر
طول برش0.025، 0.08، 0.25، 0.8، 2.5، 8 میلی‌متر
طول درجه‌بندیμcX2,3,4,5,6,7
نویز باقی‌مانده≤0.12 میکرومتر
سرعت درایو محور X0.05~20 میلی‌متر بر ثانیه
سرعت درایو محور Z0.2~20 میلی‌متر بر ثانیه
توابع اندازه‌گیری
زبری: Ra، Rp، Rv، Rz(jis)، R3z، RzDIN، Rzj، Rmaz، Rc، Rt، Rq، Rsk، Rku، Rsm، Rs، RΔq، Rk، Rpk، Rvk، Mr1، Mr2، Rmr
موج‌دار بودن: Wa، Wt، Wp، Wv، Wz، Wq، Wsm، Wsk، Wku، Wmr
کانتور اصلی: Pa، Pt، Pp، Pv، Pz، Pq، Psm، Psk، Pku، Pmr
اجزای سیستم
سنسور زبری بدون راهنمای سری R
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 4
  • دقت: 65536:1/262144:1
  • دامنه: ±420 میکرومتر/±620 میکرومتر
  • دقت خطی: R:±4%/±3%
  • نویز باقی‌مانده: ≤0.007 میکرومتر/≤0.005 میکرومتر
  • مرجع زبری: راهنما، بدون سرب
  • سنسور زبری بدون هد با مشخصات پاسخ فرکانسی عالی و پهنای باند سیگنال گسترده
گزینه‌های درایور
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 5
درایور کم نویز Dsh / درایور سرامیکی کم نویز Dch(بر اساس نیاز شما انتخاب کنید)
  • مسیر ریل: 100-150 میلی‌متر/180~220 میلی‌متر
  • فاصله شماره‌گذاری: 0.05~2 میکرومتر/0.05~5 میکرومتر
  • صافی کانتور: 0.3 میکرومتر/100 میلی‌متر
  • مقدار باقی‌مانده زبری: ≤0.005 میکرومتر
  • حداکثر سرعت حرکت: 20 میلی‌متر بر ثانیه
  • حداقل سرعت اندازه‌گیری: 0.1 میلی‌متر بر ثانیه
  • اکچویتور کم نویز الزامات دقت اندازه‌گیری پروفایل قطعات استاندارد را برآورده می‌کند
اجزای ستون
ستون پرسرعت Cnf / ستون بلند پرسرعت Cnfl(بر اساس نیاز شما انتخاب کنید)
  • دامنه: 320~420 میلی‌متر / 520~620 میلی‌متر
  • حداکثر سرعت حرکت: 20 میلی‌متر بر ثانیه
  • حداقل سرعت حرکت: 0.2 میلی‌متر بر ثانیه
  • دقت موقعیت‌یابی: 0.005 میلی‌متر
  • ستون پرسرعت با طراحی قاب، مقاومت در برابر تغییر شکل طولانی مدت، ساختار انتقال سریع دقیق
اجزای پلتفرم
میز ارگونومیک یکپارچه Mpe
  • جنس: مرمر
  • مشخصات: 500*800، 500*1000
  • طراحی یکپارچه با ساختار فشرده، نگهداری آسان، صرفه‌جویی در فضا
  • طراحی ارگونومیک خستگی اپراتور را کاهش می‌دهد
اطلاعات شرکت
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 6سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 7سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 8سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 9
مشتریان و نمایندگان ما
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 10سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 11
سوالات متداول
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 12
س1: آیا شما کارخانه هستید یا شرکت بازرگانی؟
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 13
پ1: ما یک کارخانه هستیم و ظرف 24 ساعت پاسخ می‌دهیم.
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 12
س2: شرکت شما عمدتاً چه محصولاتی تولید می‌کند؟
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 13
پ2: ما عمدتاً دستگاه‌های اندازه‌گیری بصری، دستگاه‌های اندازه‌گیری مختصات، اتصالات CMM و VMM و تجهیزات مرتبط را تولید می‌کنیم.
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 12
س3: چگونه مشخصات مناسب را انتخاب کنیم؟
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 13
پ3: تیم حرفه‌ای ما مشخصات مناسب را بر اساس تنوع محصول و الزامات اندازه‌گیری شما توصیه خواهد کرد.
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 12
س4: آیا خدمات سفارشی را می‌پذیرید؟
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 13
پ4: بله! ما هم ماشین‌های استاندارد و هم راه‌حل‌های سفارشی متناسب با نیاز مشتریان ارائه می‌دهیم.
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 12
س5: دوره گارانتی شما چقدر است؟
سیستم اندازه‌گیری موج و کانتور با سنسور زبری وسیع و بدون راهنما 13
پ5: دوره گارانتی محصول ما 1 سال است. ما کیفیت محصول پایداری با بهبود قطعات قابل شکست برای عملکرد قابل اعتماد داریم.
