سیستم اندازه گیری کانتور دیجیتال با دقت بالا برای چرخ دنده ها، قرقره ها و پیچ ها

High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws
High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws
اطلاعات پایه
محل منبع: چين
نام تجاری: UNIMETRO
شماره مدل: SP2000
مقدار حداقل تعداد سفارش: 1
قیمت: Discussible
جزئیات بسته بندی: چوب مورد
شرایط پرداخت: T/T
قابلیت ارائه: 15set در هر ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
سنسور: سنسور پروفایل دیجیتال کم نویز سری Php نرم افزار: سیستم اندازه گیری و تجزیه و تحلیل مشخصات CAS
متقاضی: چرخ دنده، قرقره، پیچ، چرخ دنده مارپیچ و غیره
برجسته کردن:

,

,

contour measuring equipment

توضیحات محصول

سیستم اندازه گیری کنتور دیجیتال با دقت بالا برای دنده ها، فلزها و پیچ ها
سیستم اندازه گیری محدوده ی تست کننده خشکی سطح
عناصر قابل اندازه گیری تمام سطوح شامل اندازه، شکل، خشکی و موج است. بسیاری از اجزای برجسته نیاز به تجزیه و تحلیل همه این عناصر دارند:
  • ابعاد:شکل های عملکردی سطح که توسط رابطه خطی بین شعاع، زاویه، فاصله و ویژگی ها تعریف می شوند
  • شکل:انحراف از شکل هدف از سطح (طابق، کره، مخروط و غیره) ، به طور معمول ناشی از خطای ماشین
  • خشکی:ناشی از عوامل مانند ابزار برش یا فرایندهای ماشینکاری
  • امواج:اثر ماشین غیر ایده آل ناشی از لرزش، سفتی ناکافی یا سایر عوامل ناپایدار در فرآیند
ویژگی های سری SP2000
بهترین تعادل عملکرد و هزینه با نسبت قیمت / عملکرد برتر
  • سنسور کنتور دیجیتال با دقت بالا
  • اندازه گیری محدوده بزرگ و دقیق و اندازه گیری مشخصات کوچک
  • UNIMETRO به طور نوآورانه از یک سنسور دیجیتال جدید استفاده می کند که تا پنج برابر دقت خطی بهتر از سنسورهای رمزگذاری دیجیتال سنتی است
  • توانایی 10 برابر برای اندازه گیری خطوط کوچک در حالی که نیازهای اندازه گیری در مقیاس بزرگ را برآورده می کند
  • کاربردهای معمول شامل نردبان های گلوله ای خروجی عمیق، نردبان های رولر مخروطی و نردبان های پیچ گلوله ای برای اندازه گیری ارزش R، انحراف پیکربندی و ارزش Pt است.
کاربرد اندازه گیری

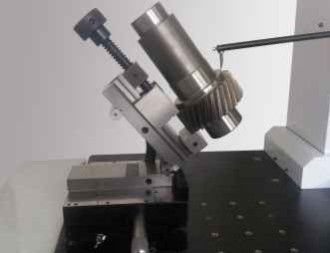

سیستم اندازه گیری کانتور دیجیتال با دقت بالا برای چرخ دنده ها، قرقره ها و پیچ ها 0
تجهیزات

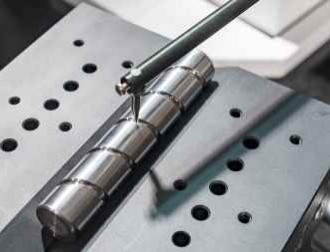

سیستم اندازه گیری کانتور دیجیتال با دقت بالا برای چرخ دنده ها، قرقره ها و پیچ ها 1
قطب دار

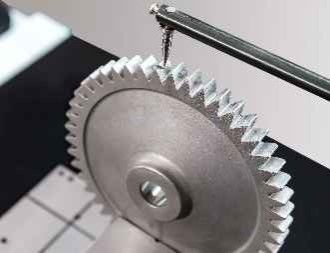

سیستم اندازه گیری کانتور دیجیتال با دقت بالا برای چرخ دنده ها، قرقره ها و پیچ ها 2
گره بزن

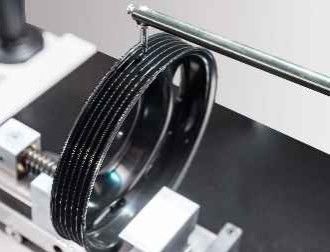

سیستم اندازه گیری کانتور دیجیتال با دقت بالا برای چرخ دنده ها، قرقره ها و پیچ ها 3
ابزار مارپیچی
مشخصات فنی
مشخصات SP2012G-tdo
محدوده اندازه گیری
محور X 120 میلی متر
محور Z ۴۲۰ میلی متر
محور Z1 ±12.5mm
دقت
Z1 دقت خطی ± 0.8+ 0.15H
قوس ± ((1.5+R/12)μm
زاویه ±1′
راست بودن 0.5μm/100mm
سرعت راننده
محور X 0.05~20mm/s
محور Z 0.2~20mm/s
توابع اندازه گیری
تجزیه و تحلیل پروفایل از جمله عناصر خطی سطوح مختلف قطعه کار، ویژگی های نقطه ای، اندازه گیری فاصله بین نقاط و خطوط، تجزیه و تحلیل موقعیت عناصر از جمله فاصله، موازی،عمودی، زاویه، عمق شکاف، عرض شکاف، شعاع. قادر به تجزیه و تحلیل مستقیم، تجزیه و تحلیل مخروط و تجزیه و تحلیل پروفایل جامع.
اجزای سیستم
سنسور: سنسور پروفایل دیجیتال با نویز پایین سری PHP
سیستم اندازه گیری کانتور دیجیتال با دقت بالا برای چرخ دنده ها، قرقره ها و پیچ ها 4
  • رزولوشن: 0.02-0.1μm
  • محدوده: ±7.5-±30μm
  • دقت خطی: ± 0.7+ 0.05H
  • قدرت اندازه گیری: 0.7kg
  • ضوضای بسیار کم برای اندازه گیری میکروپروفیل در محدوده بزرگ با خطی بودن عالی
راننده: راننده کم سر و صدا DSH / راننده سرامیکی کم سر و صدا DCH
سیستم اندازه گیری کانتور دیجیتال با دقت بالا برای چرخ دنده ها، قرقره ها و پیچ ها 5
  • راه آهن سفر: 100-150mm/180 ~ 220mm
  • فاصله شماره: 0.05 ~ 2μm/0.05 ~ 5μm
  • راست بودن کنتور: 0.3μm/100mm
  • مقدار باقیمانده خشکی: ≤0.005μm
  • حداکثر سرعت حرکت: 20mm/s
  • حداقل سرعت اندازه گیری: 0.1mm/s
  • محرک کم سر و صدا، الزامات دقت اندازه گیری پروفایل را برای قطعات استاندارد برآورده می کند
عضو ستون: ستون CNF با سرعت بالا / ستون بلند CNFL با سرعت بالا
  • محدوده: 320~420mm / 520~620mm
  • حداکثر سرعت حرکت: 20mm/s
  • حداقل سرعت حرکت: 0.2mm/s
  • دقت موقعیت: 0.005mm
  • ستون با سرعت بالا با طراحی قاب، ساخت طولانی مدت غیر قابل تغییر شکل
اجزای پلتفرم: MPE Integral Ergonomic Machine Table
  • مواد: سنگ مرمر
  • مشخصات: 500*800، 500*1000
  • طراحی یکپارچه با ساختار جمع و جور برای نگهداری راحت
  • طراحی ارگونومیک خستگی کاربری را کاهش می دهد
پرسش های مکرر
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: ما یک کارخانه هستیم و در عرض 24 ساعت پاسخ می دهیم.
Q2: شرکت شما عمدتا چه تولید می کند؟
A2: ما عمدتاً ماشین آلات اندازه گیری چشم انداز، ماشین آلات اندازه گیری هماهنگی، لوازم CMM و VMM و تجهیزات مرتبط را تولید می کنیم.
سوال 3: چگونه مشخصات مناسب را انتخاب کنیم؟
A3: تیم حرفه ای ما ابزار اندازه گیری مناسب را بر اساس انواع محصولات و نیازهای اندازه شما توصیه می کند.
Q4: آیا شما خدمات سفارشی را قبول می کنید؟
A4: بله، ما هر دو دستگاه استاندارد و راه حل های سفارشی متناسب با نیازهای مشتری را ارائه می دهیم.
Q5: دوره گارانتی شما چیست؟
A5: دوره گارانتی محصول ما 1 سال است. ما قطعات شکننده را برای افزایش ثبات و کیفیت محصول بهبود بخشیده ایم.
